CLP-115 Montaje del soporte para teclado 29
ESP
AÑOL

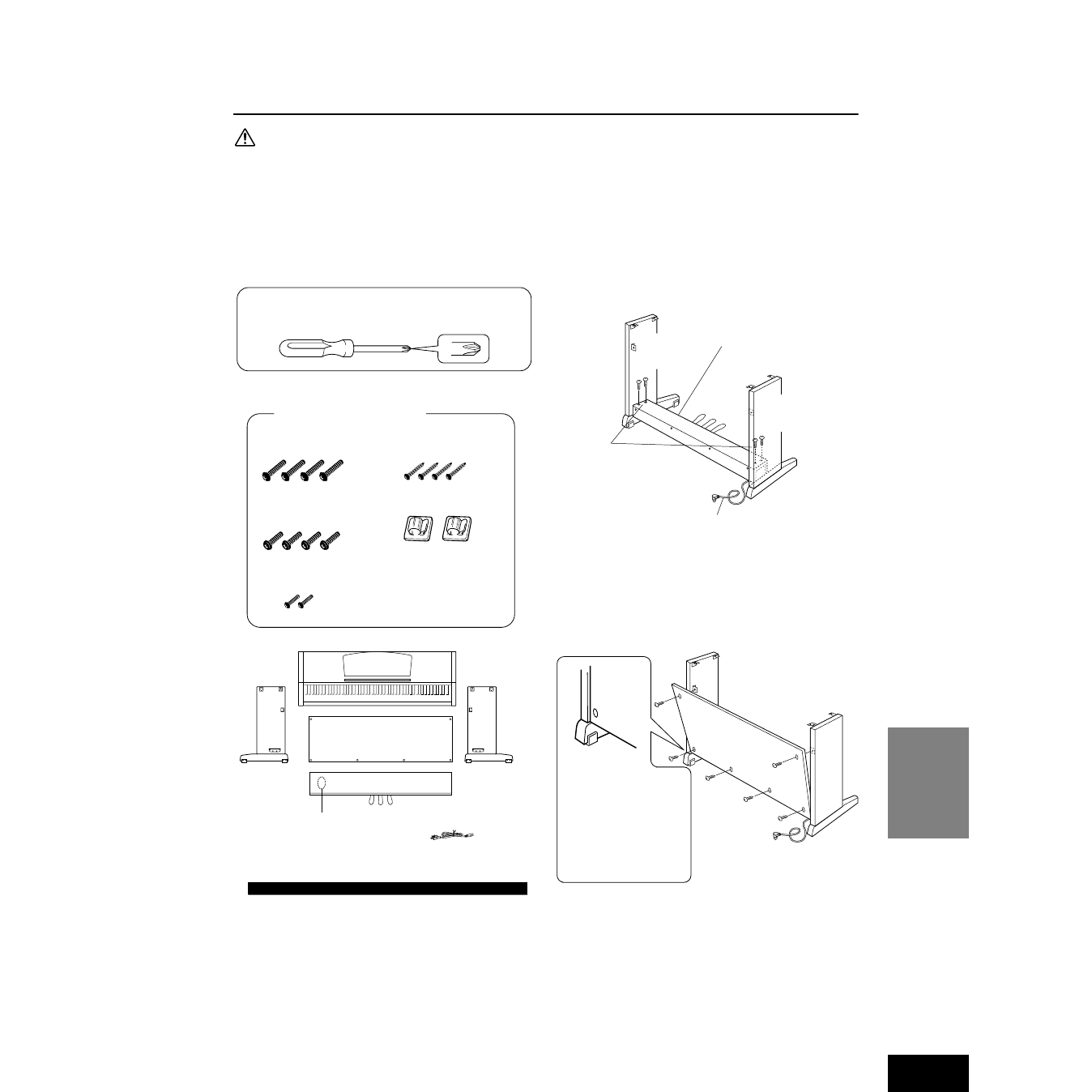

Montaje del soporte para teclado
ATENCIÓN
• Tenga cuidado para no confundir los componentes y asegúrese de instalarlos en la dirección correcta. Realice el
montaje siguiendo la secuencia que se indica a continuación.
• Deben realizarlo dos personas como mínimo.
• Asegúrese de utilizar tornillos del tamaño correcto, que se indica a continuación. El uso de tornillos inadecuados
podría causar daños.
• Asegúrese de apretar bien todos los tornillos una vez terminado el montaje de cada unidad.
• Para desmontar, invierta la secuencia de montaje que se indica a continuación.
Saque del paquete los siguientes componentes.
1.
Acople los paneles laterales al cuadro de
pedales.
2.
Acople el panel posterior.
SUGERENCIA
En el paquete del CLP-115 se incluye un soporte de
auriculares. Puede acoplar un soporte en el CLP-115 para
sujetar los auriculares (página 12).
Tenga preparado un destornillador con
cabeza Phillips (+).
Componentes del montaje
6 tornillos largos de 20 mm x4 1
4 tornillos finos de 12 mm x2 3
2 portacables 6 tornillos cortos de 16 mm x4 2
4 tornillos de rosca cortante
de 20 mm x4
4
Cuadro de pedales
Panel posterior
Unidad principal
Panel
lateral
(izquierdo)
Panel
lateral
(derecho)
Cable de pedales
enrollado en el interior
Cable de
alimentación de CA
L
Panel
lateral
(derecho)
Panel
lateral
(izquierdo)
(1) Desate y estire el cable acoplado
a la parte inferior del cuadro de
pedales.
No tire el enganche, lo necesitará
después en el paso 5.
(3) Utilice los
cuatro tornillos
largos de 6
×
20 mm 1 para
acoplar el
cuadro de
pedales.
(2) Alinee los laterales del
cuadro de pedales con el
panel lateral izquierdo y
con el derecho.
R
L
(1) Fije la parte superior del
panel posterior a las
abrazaderas del panel
lateral con dos tornillos
finos de 4
× 12 mm 3.
(2) Fije la parte inferior del panel
posterior al cuadro de pedales
con cuatro tornillos de rosca
cortante de 4
× 20 mm 4.
Coloque los bordes
inferiores del panel
posterior sobre los
bordes salientes de las
patas, con el panel
ligeramente inclinado en
ángulo, tal y como se
muestra en la ilustración.
