ESP
AÑOL
5
S
Si falta algún componente, póngase en contacto con su distribuidor.

Monitor de pantalla de cristal líquido: 1
 Abrazadera para cable: 2
 Cable de alimentación: 1
 CD-ROM (Disco de utilidades para Windows): 1
 Manual de instalación (este manual): 1
 Tapa de protección: 4
 Tornillos de las asas (cortos): 4
 Lámina de bisel (larga/corta): 2 de cada
 Instrucciones para la instalación de láminas de bisel: 1
* Sharp Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso.
* ¡Para protección medioambiental!
No vierta las pilas en la basura doméstica. Respete la normativa de vertido local.
Componentes suministrados

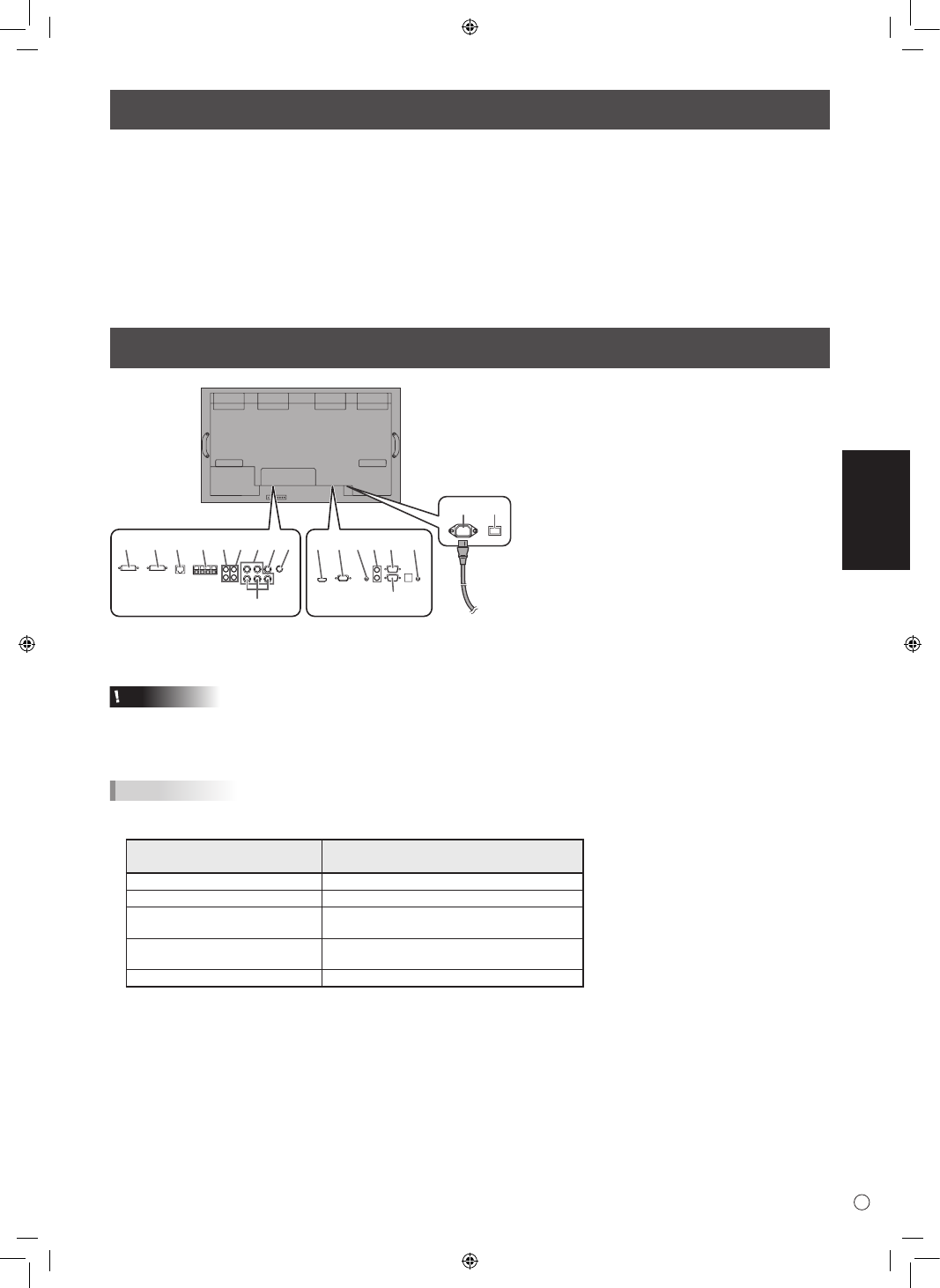

Conexiones
Precaución
• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los
cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
CONSEJOS
• Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT <SELECCIÓN DE AUDIO> en el
menú OPTION <OPCIONES>. A continuación se muestran los ajustes de fábrica.
Modo de entrada
Terminal de entrada de audio (ajuste
de fábrica)
PC D-SUB, PC DVI-D, PC RGB Terminal de entrada de audio
AV DVI-D Terminal de entrada Audio1
AV COMPONENT (BNC),
AV S-VIDEO, AV VIDEO (BNC)
Terminal de entrada Audio2
AV COMPONENT (D-SUB),
AV VIDEO (D-SUB)
Terminal de entrada de audio
PC HDMI, AV HDMI Terminal de entrada PC/AV HDMI
• Cuando se conecta el altavoz externo, instale el núcleo de cable de altavoz (incluido en el accesorio opcional PN-ZB02).
• HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o registradas de HDMI Licensing
LLC.
1. Terminal de entrada PC/AV HDMI
2. Terminal de entrada PC D-sub
3. Terminal de entrada de audio
4. Terminales de salida de audio
5. Terminal de salida RS-232C
6. Terminal de entrada RS-232C
7. Terminal de kit de control
8. Terminal de entrada PC/AV DVI-D
9. Terminal de salida PC/AV DVI-D
10. Terminal de LAN
11. Terminales de altavoces externos
12. Terminales de entrada Audio1
13. Terminales de entrada Audio2
14. Terminales de entrada PC RGB
15. Terminales de entrada AV component
16. Terminal de entrada AV video
17. Terminal de entrada AV S-video
18. Terminal de entrada de corriente
19. Interruptor primario
20. Cable de alimentación (suministrado)
Cuando está instalada la
placa PN-ZB02 (opcional)
11 10 9 8 1 2 3 4 5 7 12
6
15
14 13 17 16
18 19
20
Para toma de
alimentación
