Guía del usuario Guía del usuario

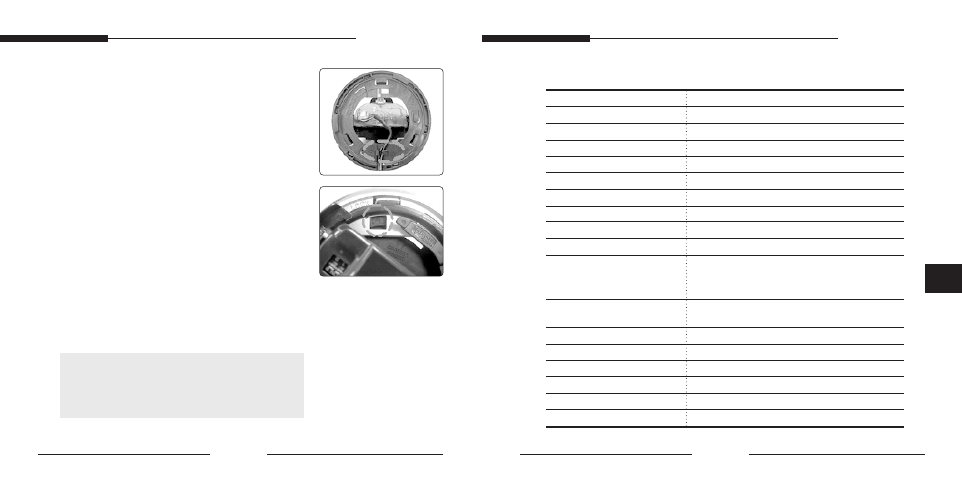

➁ Cuando retire el cable de la cámara en vez de
hacer un orificio en el sitio de instalación, gire la
lente al extremo hacia la izquierda y conéctelo a la
guía de cable como se muestra en la figura antes
de colocarlo fuera. (Esto es para evitar que se
quede corto el cable interior cuando gire la lente, y
debe retirar algunas piezas del cable que puedan
caer de la caja.)
5. Coloque el soporte de techo para que la imagen de
la llave del techo pueda verse a través del orificio
de la carcasa principal de la cámara como se
muestra en la figura y gírelo hasta que emita un
sonido de bloqueo.
6. Ajuste la lente como desee, girándola hacia arriba,
hacia abajo o bien a la derecha o a la izquierda.
7. Monte la cubierta domo en la cámara de forma que
la lente pueda verse a través de la parte
transparente.
❈ Cuando gire la cubierta domo, la lente
instalada en el interior también girará. Pero
debe separar la cubierta domo para ajusta la
lente hacia arriba o hacia abajo.
5. Esecificaciones Item Detalles
8 9
Item
Estándar de pantalla
CCD
Número de píxeles efectivo
Sincronización
Resolución
Salida de señal
Índice S/N
Iluminación mínima de objeto
Velocidad de obturador
Objetivo
Color de carcasa
Conector de entr./sal.
Temperatura de funcionamiento
Fuente de alimentación
Consumo eléctrico
Tamaño
Peso
Detalles
ESTÁNDAR PAL
SUPER HAD IT CCD de 1/3 PULG
752 (horizontal) x 582 (vertical)
Interna
520 líneas de TV
VBS 1.0Vp-p (75 ohmios compuesta)
50dB
0,3 Iux
Max. 1/100 Kseg.
B5201(S)P: f=3,8 mm, Vista= 100°
B5203(S)P: f=3,0 mm, Vista= 126°
B5205(S)P: f=8,0 mm, Vista= 38.6°
B52XXP : Negro
B52XXP : Plateado
Salida de señal: BNC, Entrada de corriente: Terminal
-10~+50°C
12V CC +10%,-5%
2 W
85(ø) x 54(Al) mm
125 g
