Instrucciones de uso
08/05 ALF

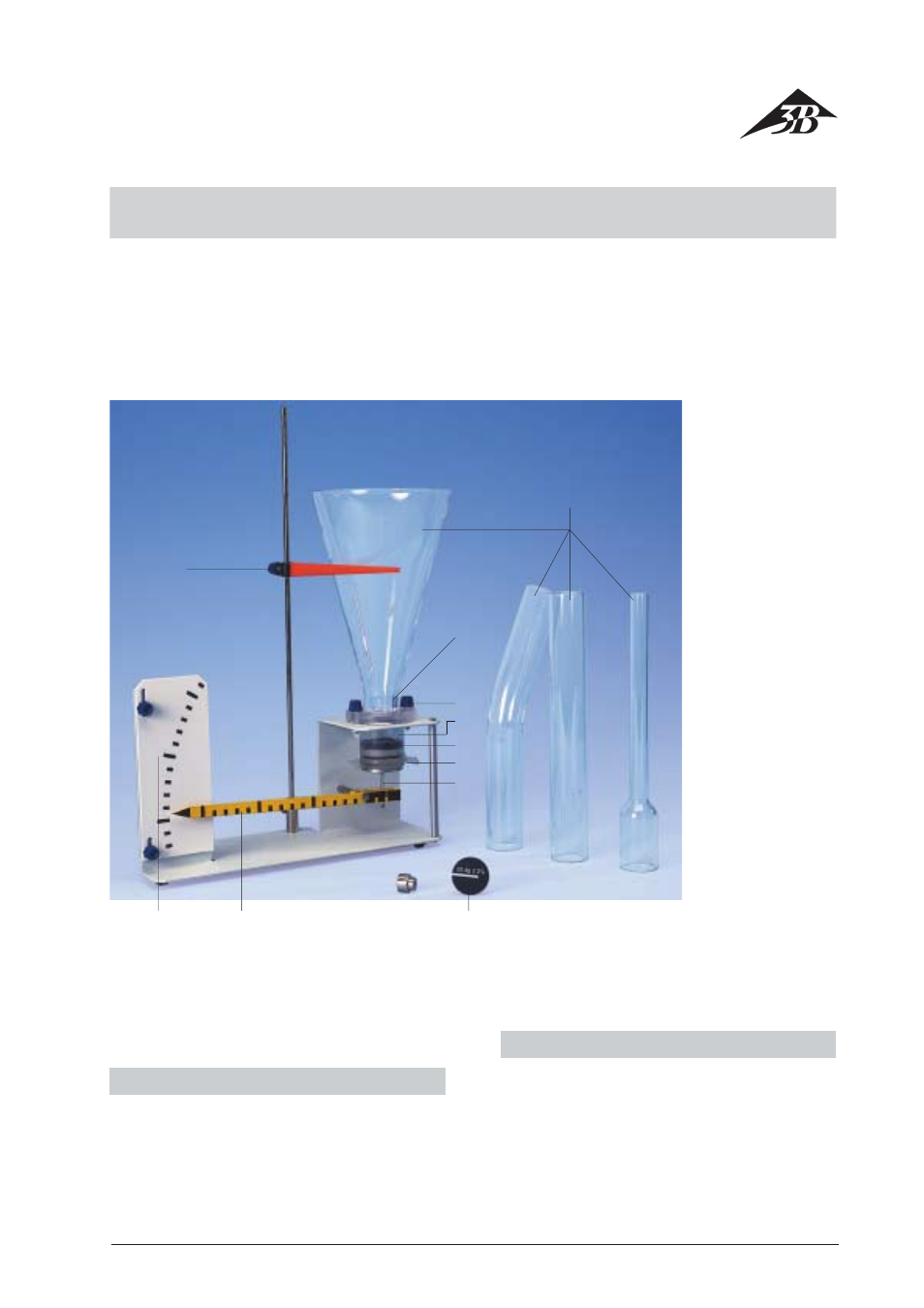

Aparato para presión hidráulica en el fondo U15070
1 Indicador de nivel
2 Escala de medida
3 Palanca de dos brazos con
escala de medida
4 Pesa ranurada
5 Punzón para transmisión de
fuerza
6 Membrana de goma
7 Arandelas de estanqueidad
8 Tubuladura de vidrio
acrílico
9 Tornillos de fijación para
tubuladura de carga
bl Tubo de salida en la parte
posterior
bm Vasijas de vidrio
2 3 4
1
5
6
7
8
9
bl
bm
El aparato de Pascal sirve para la demostración de la
paradoja hidrostática y la medición cuantitativa de la
presión sobre el suelo en función de la altura de la co-
lumna de líquido.
1. Avisos de seguridad
•
Las vasijas de vidrio deben emplearse con mucho
cuidado.
•
Las vasijas de vidrio no deben exponerse a cargas
mecánicas. Peligro de rotura.
•
Sólo deben emplearse aquellos líquidos experimen-
tales que no ataquen la membrana de goma ni las
arandelas de estanqueidad. Se recomienda usar agua
teñida.
2. Descripción, datos técnicos
El sistema de componentes del aparato de Pascal está
integrado por una placa base de metal, en cuya parte
derecha se ha fijado un soporte para una tubuladura de
vidrio acrílico
8 (con arandelas de estanqueidad 7 y
membrana de goma 6 ) para el alojamiento de las
vasijas de vidrio bm . En la vasija de vidrio, el líquido
ejerce una fuerza sobre la membrana de goma. La trans-
misión de fuerza se produce, a través de un punzón
5 ,
