Pyccкий
23
02
Подключения

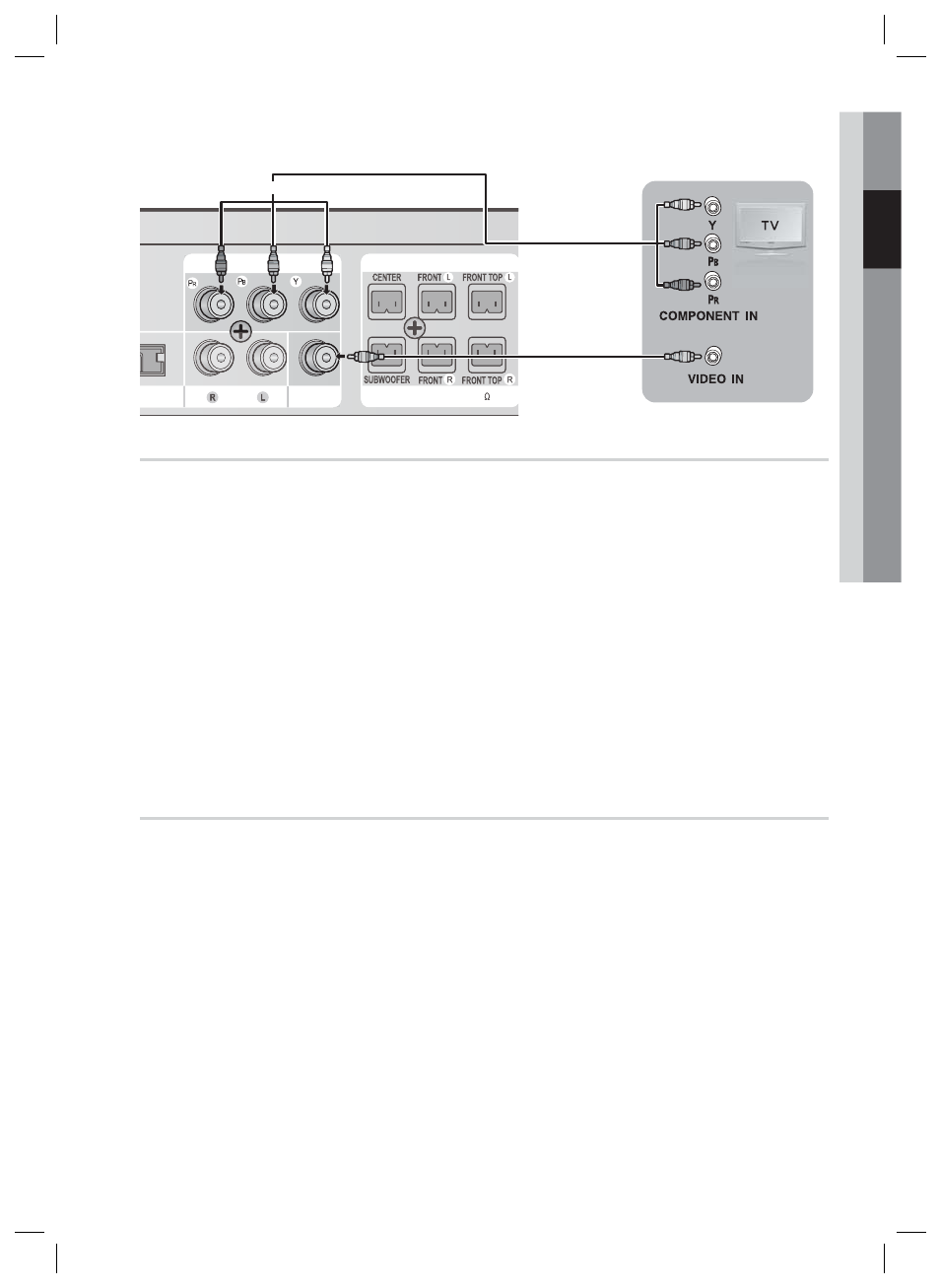

СПОСОБ 1. Компонентное видео (ЛУЧШЕЕ КАЧЕСТВО)
Если на телевизоре имеются компонентные видеовходы, подсоедините компонентный видеокабель (не
входит в комплект) к разъемам компонентного видеовыхода (P
R , P B и Y), расположенным на задней
панели устройства, и разъемам компонентного видеовхода на телевизоре.
ПРИМЕЧАНИЕ
Можно выбрать различные значения разрешения, например 1080i, 720p, 576p/480p и 576i/480i, в
зависимости от типа диска. (см. стр. 30).
Действительное значение разрешения может отличаться от значения в меню настройки, если
подсоединены оба кабеля: HDMI и компонентный. Кроме того, значения разрешения могут отличаться
в зависимости от типа диска. (См. стр. 30)
После установки видеосоединения установите на телевизоре источник видеовхода, соответствующий
видеовыходу (HDMI, компонентный или композитный) на устройстве.
Подробное описание выбора источника видеовхода телевизора см. в руководстве пользователя телевизора.
Если пульт дистанционного управления настроен на управление телевизором, нажмите кнопку TV
SOURCE и в качестве внешнего источника телевизора выберите КОМПОНЕНТНЫЙ.
Если при воспроизведении диска DVD подключить оба разъема (HDMI и Компонентный) и выбрать
компонентный режим 1080p, 1080i, 720p или 576p/480p, в меню настройки отображения будет
указано разрешение 1080p, 1080i, 720p или 576p/480p. Фактическое разрешение составляет 576i/480i.
СПОСОБ 2: композитное видео (ХОРОШЕЕ КАЧЕСТВО)
Подсоедините прилагаемый видеокабель к разъему VIDEO OUT на задней панели устройства и
разъему VIDEO IN на телевизоре.
ПРИМЕЧАНИЕ
Данные с видеоисточника всегда передаются с разрешением 576i(480i) независимо от значения
разрешения, выбранного в меню настройки (см. стр. 30).
После установки видеосоединения установите на телевизоре источник видеовхода,
соответствующий видеовыходу (HDMI, компонентный или композитный) на устройстве.
Подробное описание выбора источника видеовхода телевизора см. в руководстве пользователя
телевизора.
Если пульт дистанционного управления настроен на управление телевизором, нажмите
кнопку TV SOURCE на пульте дистанционного управления и выберите ВИДЕО в качестве
внешнего источника телевизора.
ВНИМАНИЕ
Не подключайте устройство через видеомагнитофон. Видеосигналы, проходящие через
видеомагнитофон, могут подвергаться воздействию систем защиты авторских прав, и
изображение на экране телевизора будет искажаться.
✎





✎



!

FRONT FRONT TOP
SPEAKERS OUT
VIDEO OUT AUX IN
SUBWOOFER
CENTER FRONT FRONT TOP
COMPONENT OUT
SPEAKER IMPEDANCE : 3
SPEAKERS OUT
AUX IN SPEAKER IMPEDANCE : 3
Красный
Желтый СПОСОБ 2
Синий Зеленый
СПОСОБ 1
