Il disegno delle parti fornite e le figure da 1 a
13 sono mostrati sul lato opposto.

Parti fornite

𝖠 1 videocamera di visione posteriore

𝖡 1 cavo di alimentazione RCA

𝖢 1 alimentatore

𝖣 1 chiave esagonale

𝖤 1 nastro velcro (tipo morbido)

𝖥 1 nastro velcro (tipo rigido)

𝖦 6 fermacavo

𝖧 1 imbottitura impermeabile

𝖨 1 nastro a doppio lato adesivo

Esempio d’installazione (Fig. 1)

① Superficie di vetro

② Accertarsi che non vada a contatto con il

tergicristallo

③ Installare sulla parte centrale

Procedura d’installazione

Nota:

• Prima di installare definitivamente l’apparecchio,

collegare i fili temporaneamente per accertarsi che
tutti i collegamenti siano corretti e che l’apparecchio e
il sistema funzionino correttamente.

• Realizzare una installazione appropriata facendo uso delle

sole parti fornite insieme a questo apparecchio. L’uso di
pezzi non autorizzati può essere all’origine di disfunzioni.

• Se l’installazione richiede l’apertura di fori, o altre

modifiche al veicolo, rivolgersi ad un rivenditore.

• Installare l’apparecchio in un luogo dove non risulti

di impedimento ai movimenti del guidatore, e non
abbia a causare lesioni ai passeggeri in caso di arresti
improvvisi del veicolo per situazioni di emergenza.

• Nel corso dell’installazione verificare che i cavi non

vengano a trovarsi strizzati fra l’apparecchio stesso e
le montature ed altri infissi di metallo circostanti.

• Per prevenire le scosse elettriche non installare

l'alimentatore in punti ove possa bagnarsi.

• Non installare l’apparecchio nelle vicinanze della bocca

del riscaldamento, dove potrebbe subire l’influenza del
flusso di aria calda, o nelle vicinanze delle portiere,
dove potrebbe trovarsi esposto alla pioggia. (Mai
installare nei luoghi sopra descritti a causa del pericolo
di malfuziona-mento dovuto alle alte temperature.)

• Prima di aprire un foro, verificare sempre il lato

opposto del pannello dove si intende effettuare la
perforazione. Non aprire fori sulle linee dei tubi del
carburante o dei freni, sui cablaggi elettrici, e su altre
parti importanti per il funzionamento del veicolo.

• Se l’apparecchio viene montato all’interno

dell’abitacolo della vettura, ancorarlo saldamente, in
modo che non abbia a staccarsi mentre la vettura è in
movimento, causando possibili lesioni agli occupanti,
o incidenti stradali.

• Se l’apparecchio viene installato sotto uno dei sedili

anteriori, verificare che la posizione non blocchi il
movimento del sedile stesso. Istradare tutti i cavi
con cura all’intorno del meccanismo di scorrimento,
in modo che non vengano a trovarsi presi nei
meccanismi, con conseguenti possibili corti circuiti.

• Individuate la posizione nella quale desiderate installare la

videocamera di visione posteriore. Regolate l’angolazione
della videocamera di visione posteriore ed installatela in
modo che non vada a contatto con il veicolo.

• In caso di fissaggio della videocamera ad una

superficie di vetro, posizionatela in un punto ove non
vada a contatto con il finestrino posteriore.

• Installatela in modo che non ostruisca il campo visivo

posteriore.

• Installatela in modo che non sporga dai lati del veicolo.
• Non eseguite l’installazione sotto la pioggia o in

presenza di nebbia.

• In caso di elevata umidità, prima di avviare

l’installazione asciugate bene la zona in cui
l’unità andrà fissata. L’eventuale presenza di umidità
sulla superficie di fissaggio riduce la forza adesiva,
condizione che può portare al distacco dell’unità.

• Se la temperatura della superficie di fissaggio è

bassa, riscaldatela con un asciugacapelli od altro
mezzo analogo prima di installare l’unità, in modo da
rafforzare la forza adesiva.

• Non fissate il supporto della videocamera in punti

della carrozzeria del veicolo che siano stati trattati
con resine a base di fluorocarburi o con vetro.
Ciò potrebbe infatti determinare il distacco della
videocamera di visione posteriore.

• Nelle 24 ore successive all’installazione:

– Non applicate acqua all’unità.
– Non esponete l’unità alla pioggia.
– Non sottoponete inutilmente la videocamera a sforzi.

• Pulite a fondo il punto in cui applicherete il nastro di

fissaggio dell’unità.

1. Pulite la superficie sulla quale verrà

installata la videocamera di visione
posteriore. (Fig. 2)

Per rimuovere olio, cera, polvere o qualsiasi
altro tipo di sporcizia dalla superficie di
installazione, fate utilizzo di un panno o di
altro materiale adatto.

2. Distaccate la carta protettiva dal

lato posteriore del supporto della
videocamera e fissate quest’ultimo
alla superficie. (Fig. 3, Fig. 4, Fig. 5)

Premete con le dita sul supporto della
videocamera in modo da fissarlo alla
superficie d’installazione. Qualora tocchiate la
superficie adesiva con le dita oppure eseguiate
una seconda volta il fissaggio dell’unità, la
forza adesiva si ridurrebbe e l’unità stessa si
potrebbe in seguito distaccare.

① Supporto della videocamera

② Sommità

③ Contrassegno

④ Fondo

⑤ Installare la videocamera di visione posteriore

con il contrassegno rivolto in alto.

⑥ La videocamera deve essere installata in

modo che non nasconda alcuna parte della
targa.

Installazione

<ITALIANO>

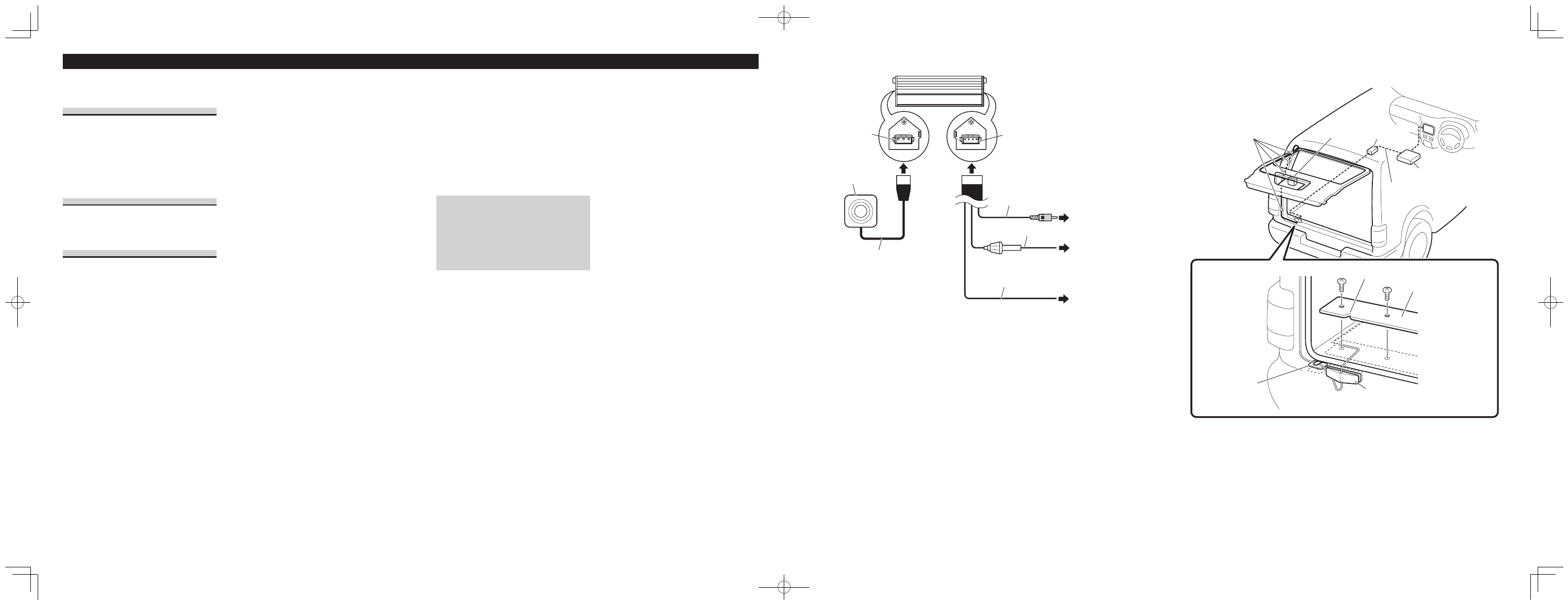

Fig. 10
Abb. 10

① Power supply unit

③ RCA power supply cable

connector

② Rear view camera

connector

⑥ Red

⑤ RCA pin

⑧ Black

⑦ Fuse (1A) 3 m (9 ft. 10 in.)

3 m (9 ft. 10 in.)

④ Rear view camera

① Clamps

② Rear view

camera

④ Product with a video

input jack (Hideaway
unit etc.)

⑥ Made with a rasp etc.

⑦ Scuff plate

⑧ Clamp

⑨ Waterproof pad

Attach the waterproof pad using
double-sided tape.

③ RCA power

supply cable

⑤ Power supply

unit

1.5 m (4 ft. 11 in.)

Fig. 11
Abb. 11

3. Regolate l’angolo in modo da evitare

che il paraurti od il lato posteriore
del veicolo appaiano in fondo allo
schermo TV. (Fig. 6, Fig.7, Fig. 8)

① Chiave esagonale

② Paraurti o lato posteriore del veicolo

4. Fissate ora l’alimentatore. (Fig. 9)

Applicate il nastro velcro (tipo rigido) al
fondo dell’alimentatore e il nastro velcro
(tipo morbido) al punto d’installazione.

① Alimentatore

② Nastro Velcro (tipo rigido)

③ Nastro Velcro (tipo morbido)

• Il nastro velcro (tipo rigido) può essere

fissato direttamente ad un tappetino; per
questo tipo di fissaggio non utilizzate il
nastro morbido.

• Installate l’alimentatore in un punto

sufficientemente prossimo alla videocamera
di visione posteriore in modo da
raggiungerla agevolmente con il cavo.

7 m (23 ft. 4 in.)
