17
Montage
Avant de commencer l’installation:
• Vérifier que le produit acheté soit de dimensions
adéquates pour la zone d’installation choisie.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont
fournis (voir également le paragraphe concerné). Celui-
ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version recyclage.
• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des
raisons de transport) d’autre matériel fourni avec
l’équipement (par exemple: vis (*), garanties (*) etc.,
dans ce cas, enlevez-les et conservez-les.
• Protéger la cuisinière et la hotte contre d’éventuels débris
et dégâts en utilisant une toile de protection. Préférer une
surface plane pour l’assemblage. Couvrir cette surface
d’une protection et placer tous les éléments de la hotte et
de la cheminée dessus.
• Préparez le branchement électrique et veillez qu’à
proximité de la zone d’installation de la hotte (dans une
zone également accessible avec la hotte déjà montée), il
y ait une prise électrique et qu’il soit possible de se
raccorder à un dispositif d’évacuation de fumées vers
l’extérieur (uniquement Version Evacuation).
• Effectuer tous les travaux de maçonnerie nécessaires
(par exemple: installation d’une prise électrique et/ou trou
pour le passage des tubes d’évacuation).
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
En présence de panneaux et/ou parois et/ou étagères
latérales, vérifier que l’espace soit suffisant pour installer la
hotte et que l’accès aux commandes soit pratique.
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

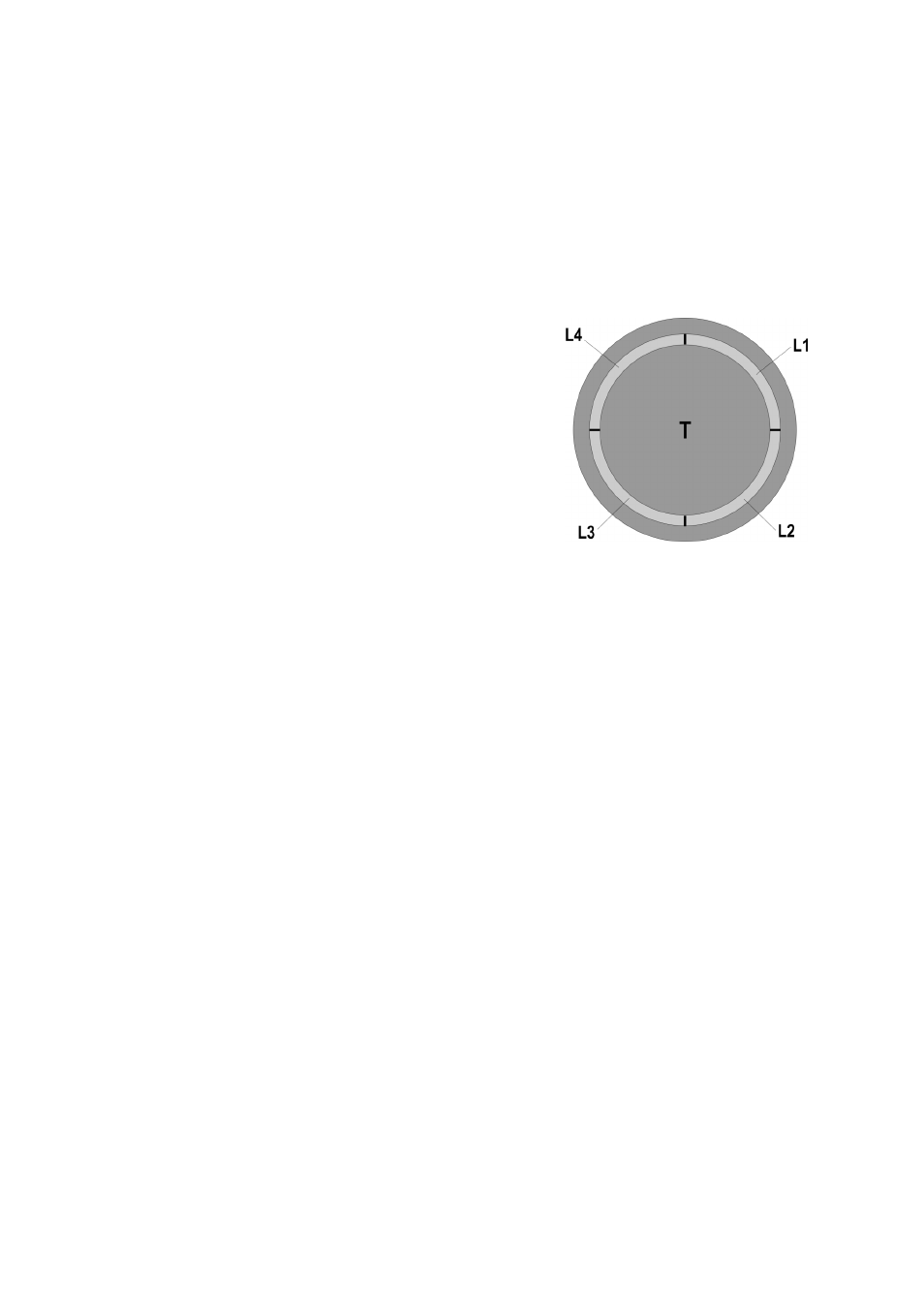

Le panneau de contrôle est constitué par un disque rotatif
rétro-éclairé.
•Pour allumer et éteindre les lumières:
Pressez le disque (T) pour allumer et éteindre les lumières
•Pour sélectionner les vitesses d'aspiration disponibles:
Tourner le disque (T) dans le sens horaire pour activer et
augmenter la vitesse d'aspiration et de sens antihoraire pour
la diminuer, et éteindre la hotte.
La couronne (L) s'allume pour indiquer la vitesse d'aspiration
choisie:
• L1 allumé
vitesse 1 (minimum).
• L1 + L2 allumés
vitesse 2 (medium).
• L1 + L2 + L3 allumés
Vitesse 3 (maximum).
• L1 + L2 + L3 + L4: allumés en mode clignotant
Vitesse 4 (intensive) : duré 5 minutes, après la hotte est placé
automatiquement à la vitesse 2
• L éteint:
Moteur d'aspiration arrêté
