10
3. Introduire les boulons à collet carré dans les trous allongés de
chaque support de montage et les fixer avec les rondelles striées
et les écrous hexagonaux.
4. Serrer les écrous hexagonaux avec une clé de ⁷⁄₁₆".
5. Répéter les étapes 1 à 4 pour chaque support de montage.
6. Introduire 2 vis à collet carré à l'arrière du panneau/caisson
inférieur et les fixer en vissant les écrous hexagonaux par-dessus
les rondelles striées.
7. Introduire chacune des 4 roulettes dans leur support de
montage.
Dépose et réinstallation de l’étagère
Pour enlever l’étagère
1. Retirer les agrafes de l’étagère de leur position d’expédition sur
les côtés de la caisse. Par l’intérieur de la caisse et à l’aide d’un
outil à bout arrondi, appuyer sur les agrafes de l’étagère en
plastique pour les sortir. Jeter les agrafes.
2. Soulever l’étagère en poussant par-dessous jusqu’à ce que les
languettes de l’étagère se dégagent des fentes de l’armoire.
3. Incliner l’étagère vers le haut pour la repositionner à l’intérieur de
l’armoire ou pour la retirer.
Pour réinstaller l’étagère
REMARQUE : Sélectionner la hauteur d’installation de l’étagère à
partir du bas. L’étagère est soutenue par des languettes métalliques
sur les parois latérales de l’armoire.
1.
Déterminer la position de l’étagère.
2. Incliner l’étagère comme sur l’illustration - une extrémité doit être
plus haute que l’autre.
3. Insérer l’étagère dans l’armoire de telle manière que le bord le
plus haut soit directement au-dessus des fentes utilisées et
installer l’étagère en l’enfonçant derrière les fentes latérales.
4. Soulever le bord le plus bas pour le placer directement au-
dessus des fentes utilisées et appuyer sur l’étagère.
REMARQUE : S’assurer que les languettes de étagère sont en
place derrière toutes les fentes de l’armoire – voir l’illustration.

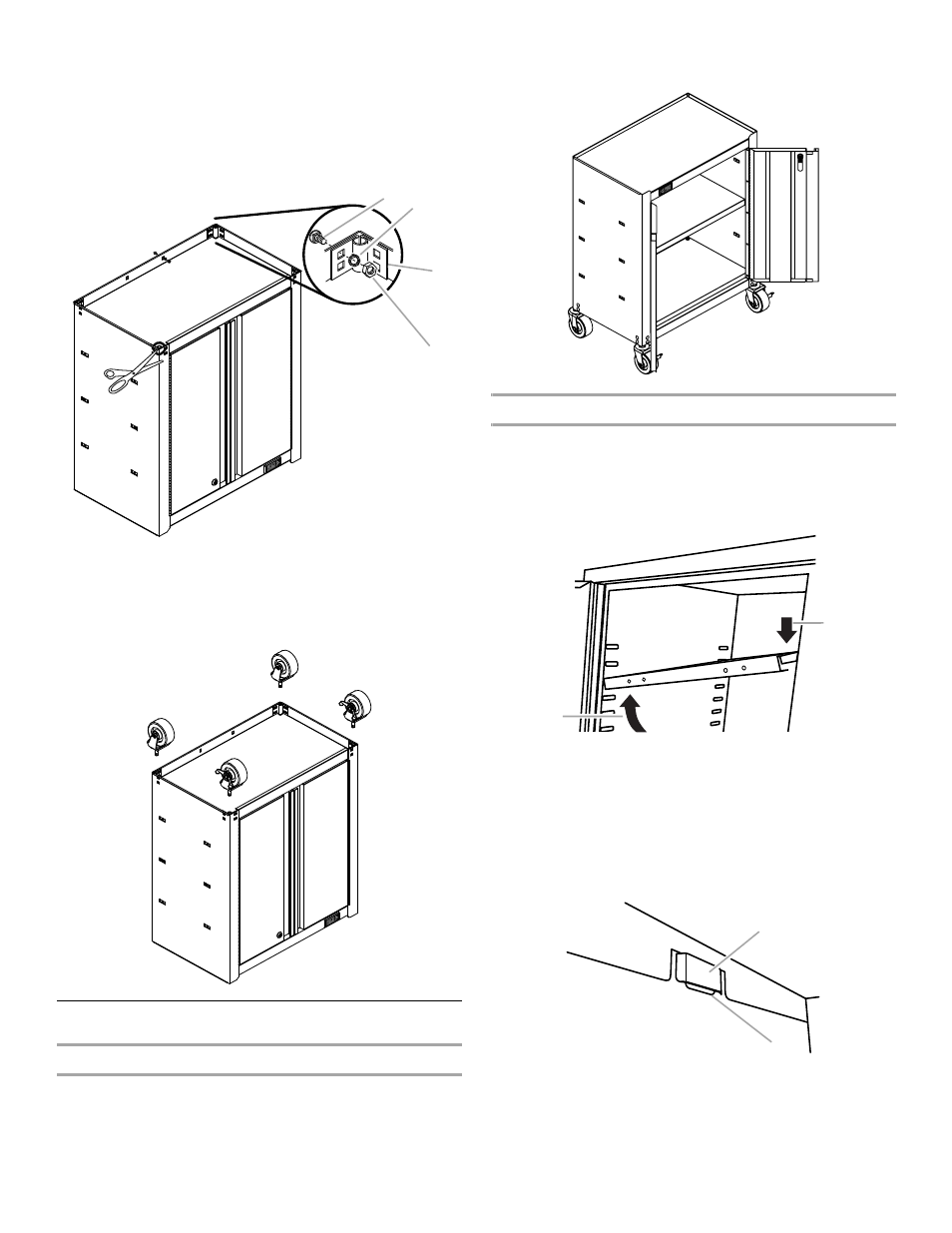

A. Vis à collet carré avec
rondelles striées et
écrous hexagonaux
B. Vis à collet carré
C. Rondelle striée
D. Support de montage de roulette
E. Écrou hexagonal
A
B
C
D
A. Enfoncer
B. Soulever
A. Fente
B. Languette de l’étagère
A
B
A
B
