8939FCA/FCB — Instruction Manual
21
8939FCA and 8939FCB Applications

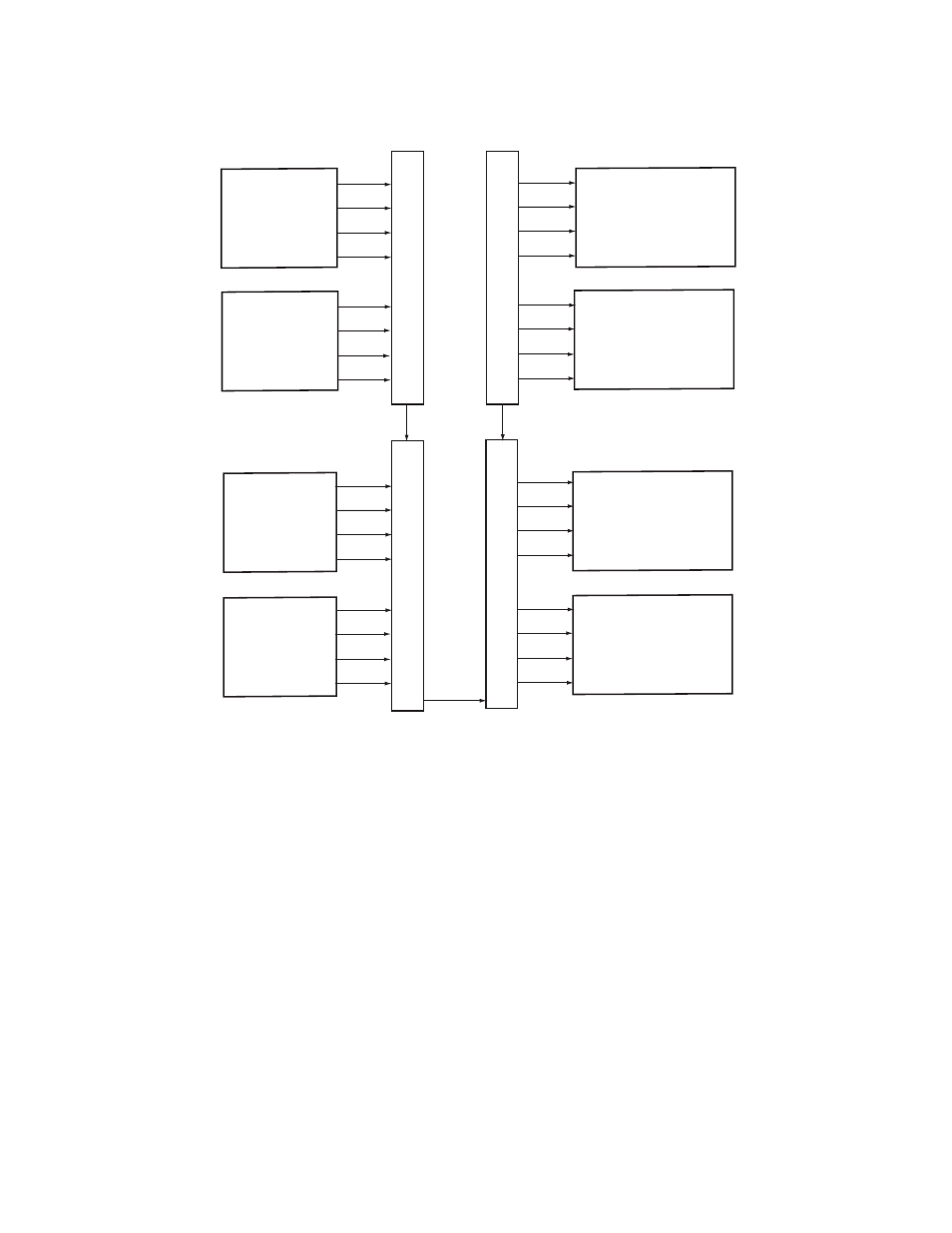

Figure 8. 8939FCA and 8939FCB Simple Block Diagram
COM
EXP
8939FCA
Single-mode Fiber (up to 50 km)
8939FCA
(1470nm) Ch1 TX
(1490nm) Ch2 TX
(1510nm) Ch3 TX
(1530nm) Ch4 TX
(1550nm) Ch5 TX
(1570nm) Ch6 TX
(1590nm) Ch7 TX
(1610nm) Ch8 TX
COM
Ch1 RX (1270 to 1610nm)
Ch2 RX (1270 to 1610nm)
Ch3 RX (1270 to 1610nm)
Ch4 RX (1270 to 1610nm)
Ch5 RX (1270 to 1610nm)
Ch6 RX (1270 to 1610nm)
Ch7 RX (1270 to 1610nm)
Ch8 RX (1270 to 1610nm)
COM
8939FCB
8943CF
8939FCB
(1310nm) Ch9 TX
(1330nm) Ch10 TX
(1350nm) Ch11 TX
(1370nm) Ch12 TX
(1390nm) Ch13 TX
(1410nm) Ch14 TX
(1430nm) Ch15 TX
(1450nm) Ch16 TX
COM
Ch9 RX (1270 to 1610nm)
Ch10 RX (1270 to 1610nm)
Ch11 RX (1270 to 1610nm)
Ch12 RX (1270 to 1610nm)
Ch13 RX (1270 to 1610nm)
Ch14 RX (1270 to 1610nm)
Ch15 RX (1270 to 1610nm)
Ch16 RX (1270 to 1610nm)
MUX
DEMUX
MUX
DEMUX
EXP
EXP (N/A)
(N/A) EXP
8543_13
r0
8943FC
8943FC
8943FC
8943FC
8943CF
8943CF
8943CF
