1. Afin d’obtenir un fonctionnement sûr et fiable, choisir un lieu
d’installation satisfaisant aux conditions suivantes :
• Modèles d’intérieur – Garage ou autre bâtiment dans
lequel le programmateur sera à l’abri des éléments.
• Modèles d’extérieur - À l’abri de l’eau d’arrosage, du vent
et de la neige. De préférence dans un lieu ombragé.
• Accès à une source d’alimentation avec mise à la terre (à
1,2 m maximum pour les modèles d’intérieur) et qui n’est
pas commandée par un interrupteur d’éclairage ou utilisée
par un appareil à charge élevée tel qu’un réfrigérateur ou
un climatiseur.
• Accès au câblage des électrovannes de commande des
arroseurs et au câblage d’accessoires optionnels.
2. Poser une vis à bois (fournie) dans le mur à hauteur du
regard (A), en la laissant dépasser du mur sur
approximativement 6 mm. Voir figure 1.
Remarque : En cas d’installation sur un mur en placoplâtre
ou en maçonnerie, utiliser des chevilles. Poser la cheville
inférieure (133 mm) exactement sous la cheville supérieure.
3. Enlever le couvercle d’accès à la partie inférieure du coffret
en appuyant sur les côtés et en le tirant directement hors du
coffret.
4. Accrocher le coffret sur la vis par l’orifice en forme de trou de
serrure (B) du panneau arrière. Veiller à bien abaisser le
coffret sur la vis.
5. Poser la vis de montage inférieure et la serrer fermement.
Remarque : Gaines et adaptateurs ne sont pas fournis.
Installer des gaines conformément aux règlements de
sécurité en vigueur.
6. Enlever le couvercle d’accès aux fils électriques. Retirer
l’obturateur correspondant au diamètre de la gaine utilisée.
Installer de la gaine de 13 mm (C) pour les fils d’alimentation
et de mise à la terre (modèles d’extérieur seulement) et de la
gaine de 19 ou 26 mm (D) pour les files d’électrovanne (tous
modèles).
2. Acheminer les fils électriques des électrovannes ou un câble
électrique des électrovannes au programmateur.
Remarque : Il est possible d’utiliser du câble de
raccordement multifilaire de 1,0 mm
2 pour raccordement
d'électrovannes d'arrosage. Ce type de câble étant isolé, il
est possible de l’enterrer directement ; de plus, son codage
couleur simplifie l’installation.
2. Relier le fil blanc du câble à l’un des fils du solénoïde de
chaque électrovanne (n’importe quel câble de solénoïde peut
être utilisé pour cette connexion). Ce fil s’appelle le fil
commun. Voir figure 2.
Raccordement des électrovannes
Installation du coffret
Installation du programmateur
4

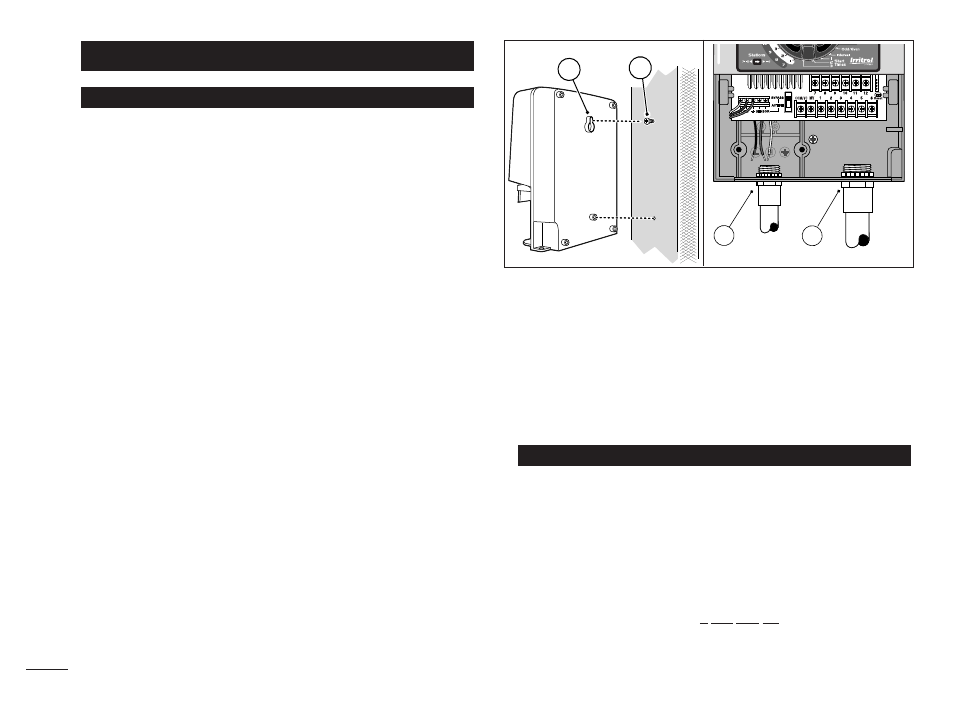

Figure 1
A B
D C
