INSTRUCCIONES DE SEGURIDAD
PRIMERO LEA ESTO
GUARDE ESTAS INSTRUCCIONES
Este artefacto se debe instalar de acuerdo con el Código Eléctrico
Nacional (NEC, por sus siglas en inglés) y con las especificaciones del
código local. No cumplir con estos códigos e instrucciones puede
resultar en lesiones graves y/ o en daños a la propiedad y anulará la
garantía.
1) Advertenciaertencia: Este artefacto no debe instalarse a menos de
10 pies (3 m) de una piscina (alberca), spa o fuente.
2) Este artefacto debe utilizarse solamente con una unidad de potencia
(tranformador) con capacidad nominal máxima de 300 vatios (25 amp.)
15 voltios.
3) El alambre del artefacto calibre No. 18 no es para soterrado directo.
4) El alambre clasificado para soterrado directo se debe enterrar un mínimo
de 6 pulgadas (152 mm) debajo de la superficie del terreno.
NOTA: Si necesita alambre de soterrado directo adicional, comuníquese
con su distribuidor local Kichler® de productos de jardinería ornamental.
• El alambre calibre 8 puede comprarse en longitud de 250’ (76 m.),
15503-BK
• El alambre calibre 10 puede comprarse en longitud de 250’ (76 m.),
15504-BK
• El alambre calibre 12 puede comprarse en longitudes de 75’ (22 m.),
15550-BK; 100’ (30 m.), 15501-BK; 250’ (76 m.), 15502-BK; 500’ (152 m.),
15505-BK; y 1000’ (304 m.), 15506-BK.
5) El artefacto no debe utilizarse con lámparas de halógeno, a menoss que
el artefacto esté marcado para usar con tales lámparas.
6) Las conexiones de cableado se deben hacer con las conexiones del(los)
dispositivos) de conexión de cableado aprobados/ de la lista, adecuados
para la aplicación. No exceda las especificaciones de combinación de
cableado del fabricante para el tamaño y cantidad de conductores.
Date Issued: 12/2/11 IS-15165-US
For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page
Para informacion de la garantia por favor visite: www.landscapelighting.com/portal/warranty_page
INSTRUCCIONES DE ALAMBRADO DE QUIC DISC ™
Apague la alimentación de energía.
El largo total del alambre calibre 18 del artefacto se puede utilizar para conectar con un cable calibre 10 ó 12, con tal que se cumplan las condi-
ciones siguientes:
• El alambrado se debe proteger encaminando cerca al artefacto o accesorio o asegurado a la estructura de un edificio, tal como una casa o
cubierta.
• El alambrado calibre 18 del artefacto debe cortarse de manera que se una al conector dentro de las 6 pulgadas del artefacto o de la estructura
del edificio.
• Si fuere necesario hacer las conexiones bajo tierra, como máximo 6 pulgadas del alambre calibre 18 del artefacto se debe enterrar.
El conector Quic Disc ™ está diseñado para instalar un artefacto y acomodar un alambre de artefacto de calibre 18 y otro de calibre 10, o bien un
alambre de alimentación de calibre 12.
Coloque el alambre de alimentación calibre 10 a través del área marcada calibre 10 en el Quic Disc ™ o ponga el alambre de alimentación calibre
12 a través del área marcada calibre 12 en el Quic Disc ™ .
Ponga el alambre calibre 18 del artefacto a través del área marcada calibre 18 en el Quic Disc ™ .
Después que los alambres estén en su lugar, conecte el tope del Quic Disc ™ a la base con el tornillo que se provee, asegurándose de que los alambres
permanezcan en la porción inferior del Quic Disc ™ , y el tornillo esté todo apretado hacia abajo.
Los contactos automáticamente perforarán la aislación de los alambres. El exceso de alambre calibre 18 del artefacto que sobresale del extremo Quic Disc ™ debe
cortarse.
No haga otras conexiones de cableado al alambre del artefacto de calibre 18.

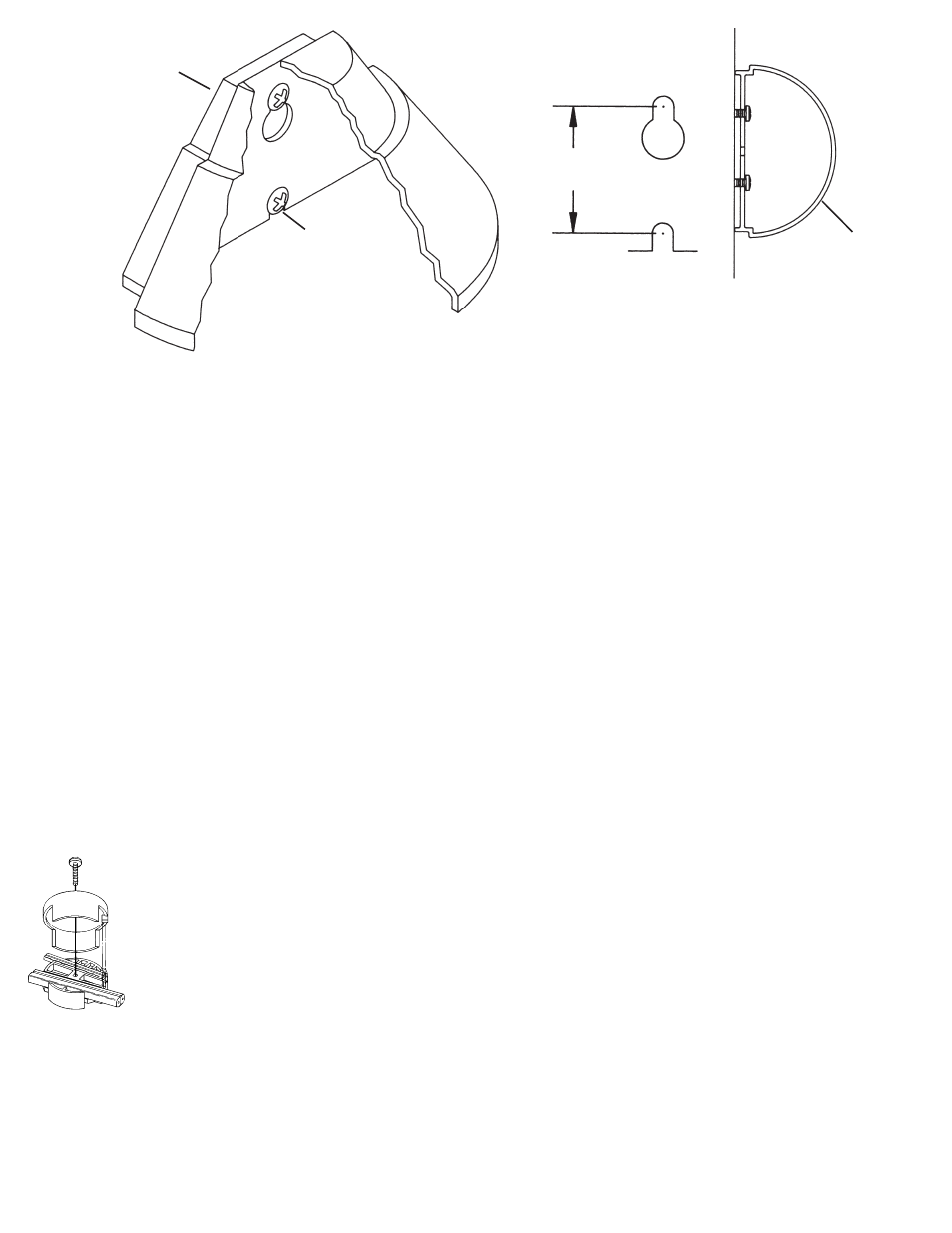

FIXTURE
ARTEFACTO
SCREW
TORNILLO
BOTTOM INSIDE EDGE
BORDE INTERNO
INFERIOR
SLOT
MUESCA
KEYHOLE
BOCALLAVE
1 1/8”
(29MM)
FIGURE 1
FIGURA 1
FIGURE 2
FIGURA 2
1) Establecer el centro del poste o una línea centrla de la superficie de montaje.
2) Perforar dos agujeros piloto de 1/8” (3 mm) en la superficie de montaje,
sobre la línea central. Se puede utilizar la Figura 1 como una plantilla.
3) Usando el borde interno inferior del artefacto como un calibre de profundidad,
instalar los tornillos en los agujeros piloto hasta que la parte inferior de las
cabezas de los tornillos casi toquen el borde interno inferior del artefacto.
Ver la Figura 2.
4) Deslizar la ranura en la parte inferior del artefacto sobre el tornillo inferior.
5) Resbalar la porción grande de la bocallave sobre el tornillo superior.
6) Empujar el artefacto hacia abajo de manera que el tornillo superior esté
en la porción más pequeña de la bocallave.
7) Asegurar en el lugar apretando los tornillos.
