Aufstellen
• Der Spannungswandler sollte auf einer ebenen
und flachen Oberfläche positioniert werden.
Stellen Sie sicher, dass um den Spannungswandler
1 cm freier Raum für die Luftzirkulation verbleibt.
• Hinter den Lüftungsschlitzen des Lüfters q muss
ein Abstand von 50 cm eingehalten werden.
Betrieb in einem Fahrzeug
Wenn Sie den Spannungswandler in einem Fahrzeug
betreiben, stellen Sie sicher, dass die Installation Sie
nicht bei den Fahraufgaben behindert.
Verlegen Sie daher Kabel so, dass sie nicht mit be-
weglichen Teilen des Fahrzeuginnenraums in Berüh-
rung kommen oder die Sicht behindern können.
Hinweis:
Der Spannungswandler kann auch bei ausgeschal-
tetem Motor betrieben werden. Beachten Sie je-
doch, dass der Spannungswandler eventuell wäh-
rend eines Startvorgangs nicht funktioniert.
Anschluss an eine Spannungsquelle
Achtung!
Vergewissern Sie sich vor dem Anschluss des
Spannungswandlers an eine Spannungsquelle,
dass der Ein-/Ausschalter
e des Geräts in der
Position 0 steht.
Sie können den Spannungswandler mit dem 12 V
Stecker
an eine 12 V Bordsteckdose anschließen
oder mit den Anschlussklemmen direkt an eine
Autobatterie anklemmen.
Für beide Anschlussvarianten müssen die Anschluss-
kabel an die 12 V Schraubanschlüsse
y des
Spannungsreglers angeschlossen werden.
B
C

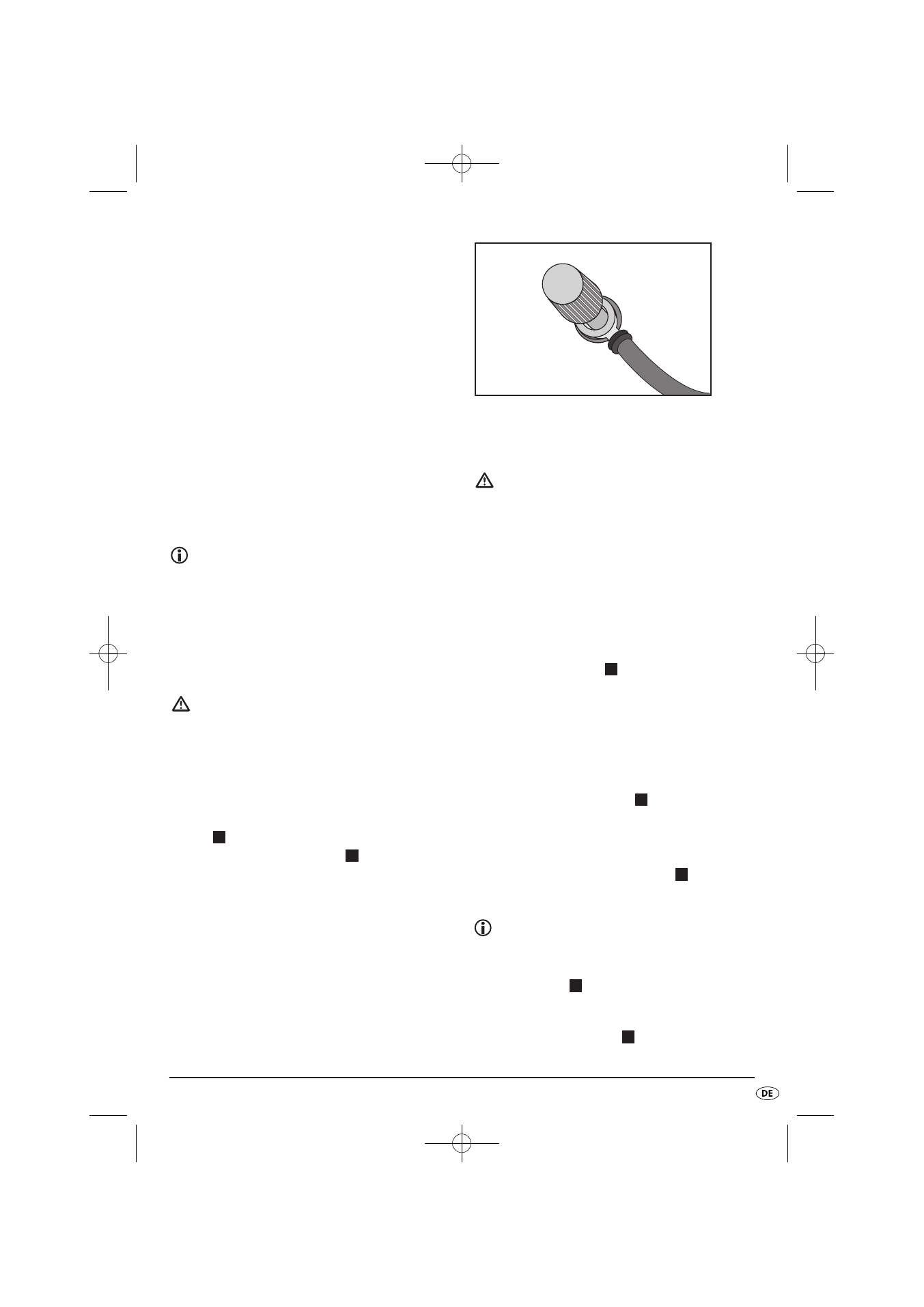

Abb.: Anschluss Kabelschuh
Anschluss an eine 12 V Kfz-Steckdose
Achtung!
Verwenden Sie den Spannungswandler nicht in
Fahrzeugen, deren Pluspol mit der Fahrzeugka-
rosserie bzw. dem Chassis verbunden ist.
Die Bordsteckdose muss innen positiv gepolt
sein. Verwenden Sie den Spannungswandler
nicht an Kfz-Steckdosen, die positiv geerdet
sind. Das Gerät wird ansonsten beschädigt.
• Lösen Sie die rote Schraube am Spannungs-
wandler soweit, dass Sie den roten Kabelschuh
des 12 V Kfz-Kabels
mit der Öffnung unter
Schraube und Unterlegscheibe legen können.
(Siehe Abb.: Anschluss Kabelschuh)
• Drehen Sie die rote Schraube so fest, dass sich
der Kabelschuh nicht mehr lösen kann.
• Lösen Sie die schwarze Schraube am Spannungs-
wandler soweit, dass Sie den schwarzen Kabel-
schuh des 12 V Kfz-Kabels
mit der Öffnung un-
ter Schraube und Unterlegscheibe legen können.
• Drehen Sie die schwarze Schraube so fest, dass
sich der Kabelschuh nicht mehr lösen kann.
• Stecken Sie den 12 V Kfz-Stecker in eine Kfz-
Steckdose.
Hinweis:
Aufgrund der hohen Übergangswiderstände
kann es bei der Verwendung des Kabels mit 12
V Kfz-Stecker
zur Erwärmung der Steckver-
bindung kommen. Verwenden Sie daher bei Be-
trieb mit hohen Lasten das Anschlusskabel mit
den Anschlussklemmen
. B
C
C
C
C
