Ligação eléctrica
AVISO
Este aparelho corresponde à classe de protecção I.
►
O condutor de protecção (fi o verde/amarelo) deve estar ligado ao
ponto assinalado.
♦
Desligue o circuito de corrente e proteja-o contra uma nova ligação.
♦
Solte os quatro parafusos da caixa de ligação da parte traseira do aparelho
e retire a cobertura.
♦
Em primeiro lugar, insira um cabo na caixa de ligação através da entrada
para cabo
9
e fi xe-o ao dispositivo de fi xação existente.
♦
Ligue o cabo ao terminal de ligação, tal como ilustrado no esquema de
ligações.
♦
Coloque novamente a tampa da caixa de ligação e aparafuse-a.
♦
Ligue novamente a alimentação de tensão.
N
L
X
Fio castanho ou preto (L)
Fio azul (N)
Fio verde/amarelo ( )

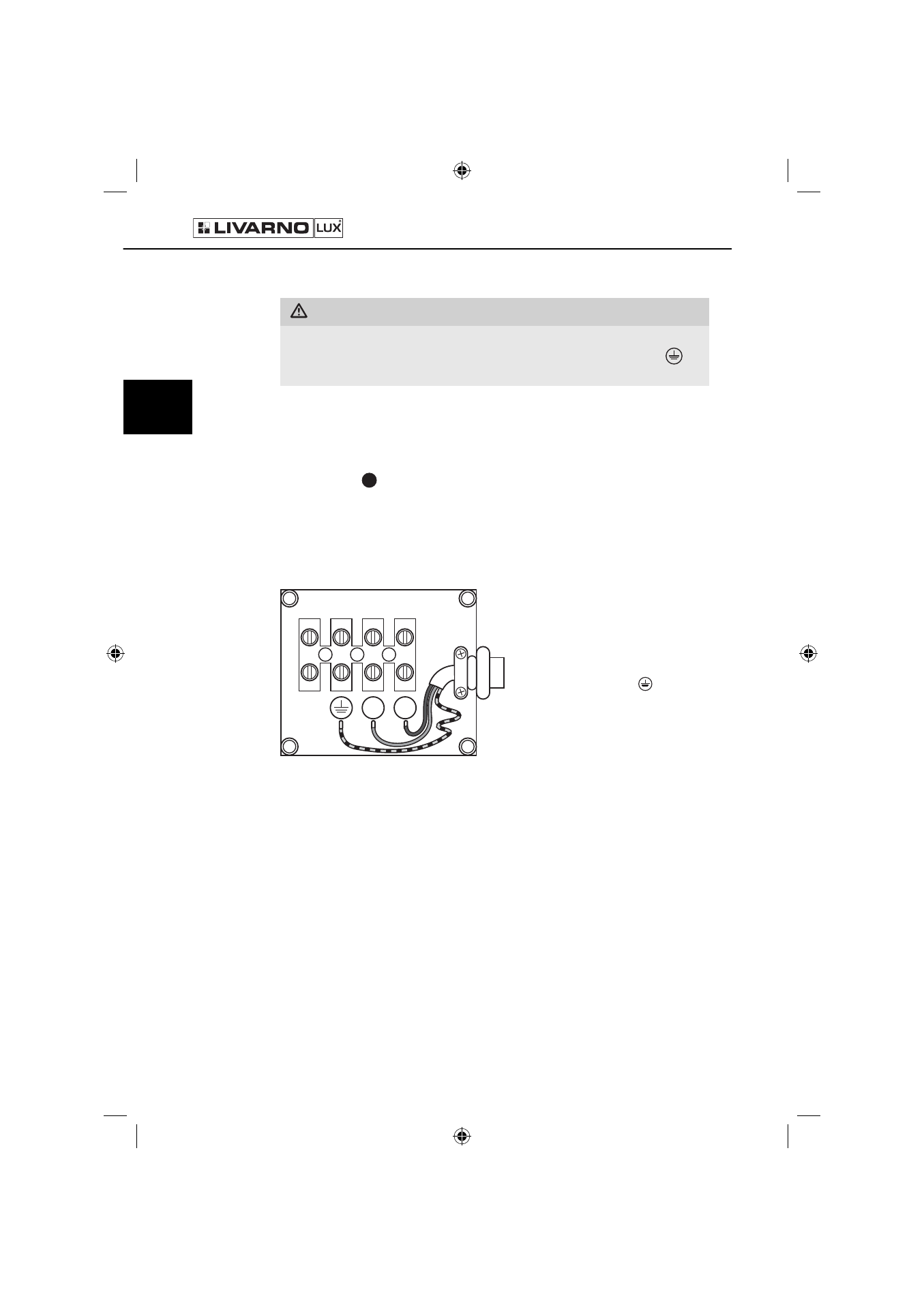

Fig. Esquema de ligações
