Français - 87
vous souhaitez visualiser les images, est nécessaire. Une extrémité de ce câble
doit présenter une fiche jack de 3,5 mm pour pouvoir le raccorder à la prise
de sortie vidéo [9] de la caméra endoscopique. L'autre fiche peut varier en
fonction de votre appareil de visualisation. À ce sujet, consultez la
documentation de votre appareil de visualisation. Aucun câble de connexion
n'est fourni avec la caméra endoscopique.
Pour exploiter la fonction de sortie vidéo, procédez comme suit :
 Éteignez la caméra endoscopique.
 À l'aide d'un câble de connexion approprié, reliez la prise de sortie vidéo
[9] de la caméra endoscopique à votre appareil de visualisation.
Consultez la documentation de votre appareil de visualisation pour
effectuer le réglage approprié.

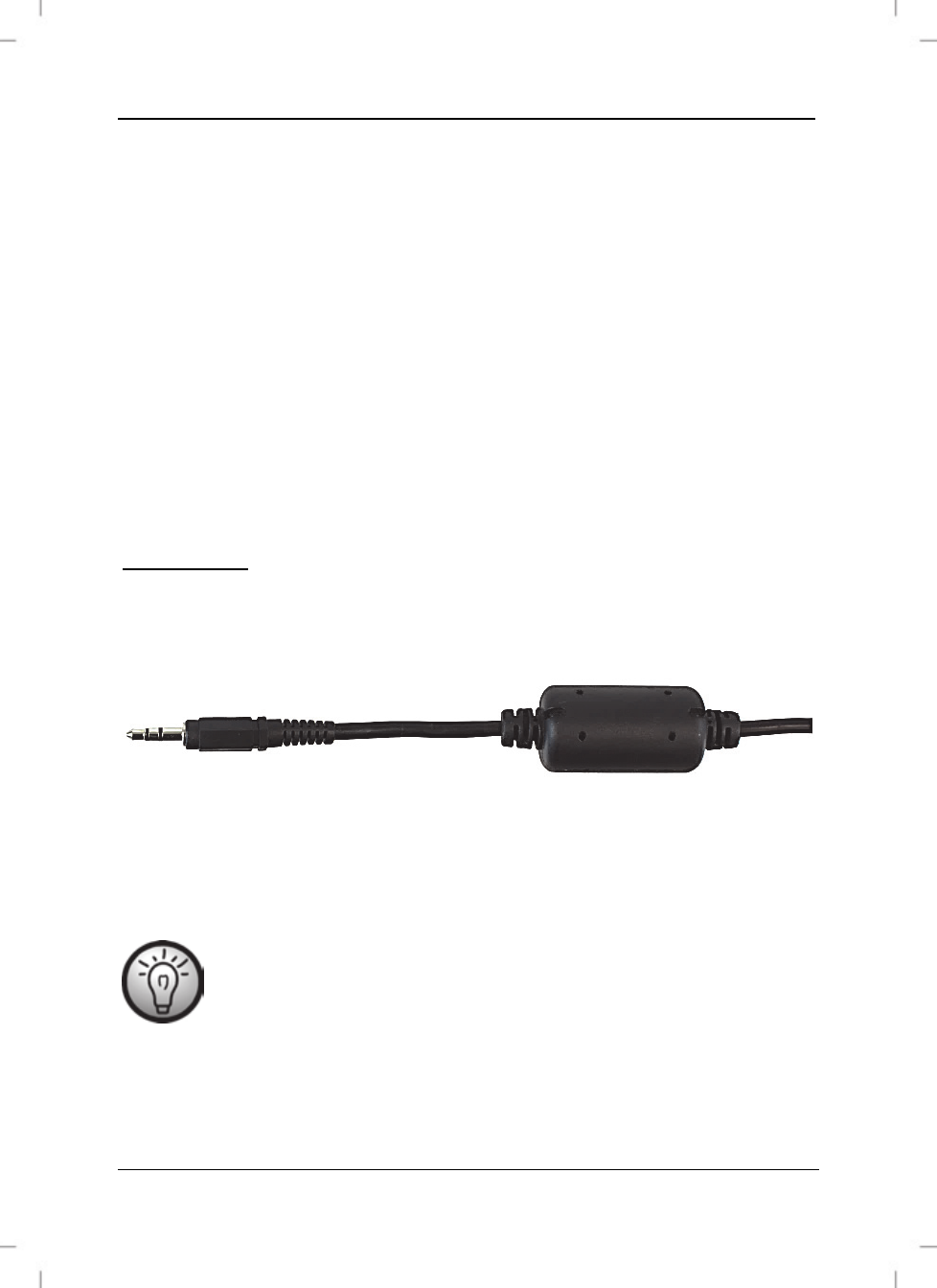

Remarque : Pour la sortie vidéo, veuillez utiliser uniquement un câble AV de
qualité pourvu d'un noyau de ferrite (non fourni).
La figure présente un exemple.
 Allumez la caméra endoscopique à l'aide du bouton Marche/Arrêt [3].
L'image s'affiche simultanément sur l'écran de la caméra endoscopique et
sur votre appareil de visualisation.
À noter que si vous actionnez les boutons vue/rotation de
l'image [4] et Réglage de la luminosité de l'écran [7], ceux-ci
n'agissent que sur l'image affichée sur la caméra endoscopique.
Ces boutons n'ont aucun effet sur l'affichage de l'appareil de
visualisation utilisé, p.ex. un téléviseur.
