FIG. 8
TIME
VISITOR
HOME
29
14
31
FIG. 7
28
15
15
17
17
22
22
23
23
28
22
22
18
18
21
15
17
18
21
22
23
28
14
29
31
FIG.8

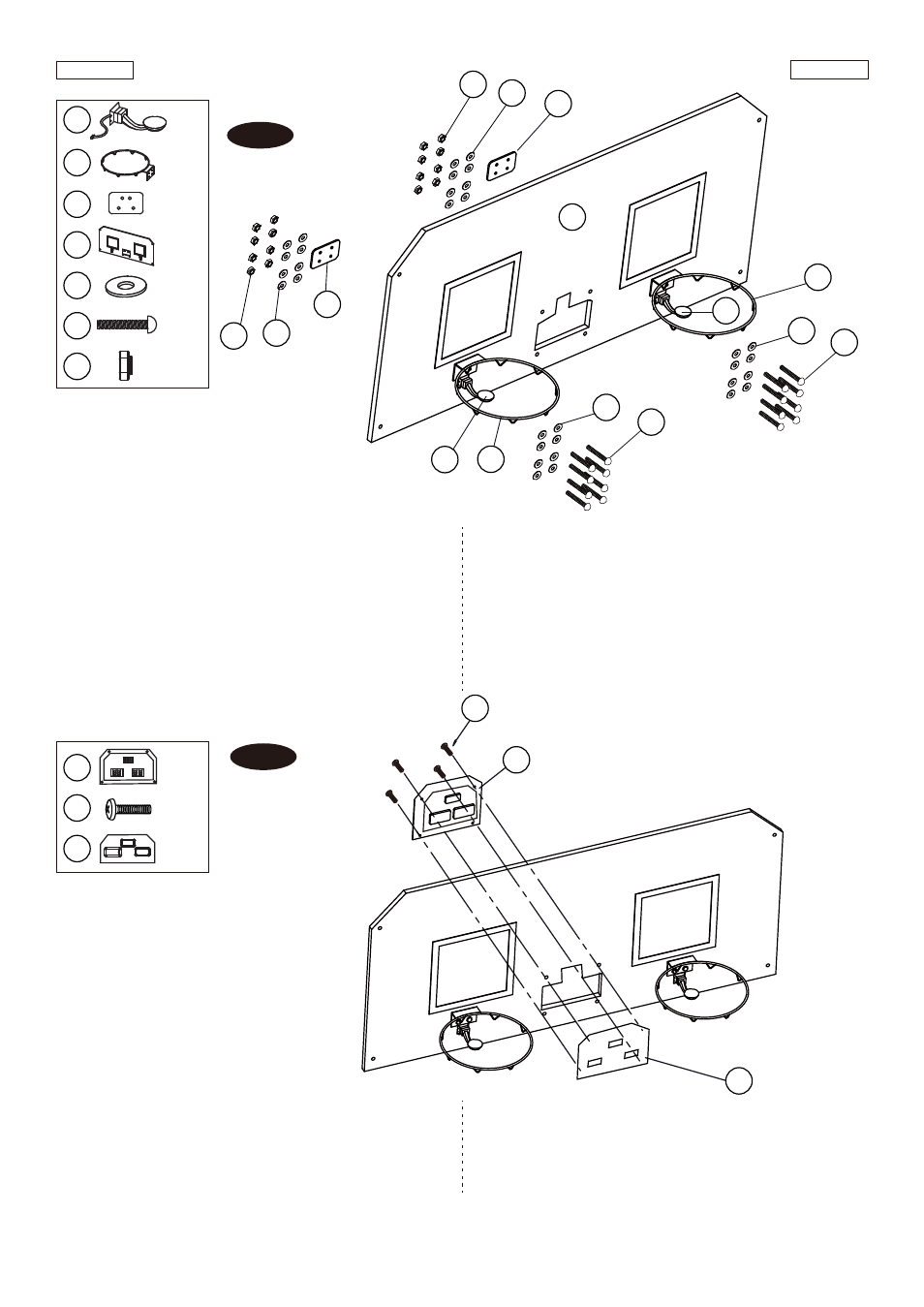

12. Attach the Electronic Scorer Face Plate (#31) to the
front of Backboard and connect with the Electronic
Scorer (#14) using Bolts (#29) as shown in FIG. 8.
FIG.8
12. Fije la Placa Frontal del Marcador Electrónico (#31) al
Tablero de la Canasta y conecte con el Marcador
Electrónico (#14) usando Pernos (#29) como se indica
en FIG.8.
www.themdsports.com 1358108
9
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.7
11. Attach the Rim (#17) and Rim Support Plates (#18) to
the Backboard (#21) using the Bolts (#23), washers
(#22) and Nuts (#28). And then attach the Switch
Sensors (#15) to the Backboard (#21) using the Bolts
(#23), washers (#22) and Nuts (#28). Make sure that
you use washer on both sides of the backboard as
shown in FIG. 7.
FIG.7
11. Adjunte el Aro (#17) y Placas de Soporte de Rampa
(#18) al Tablero (#21) usando Cerrojos (#23),
Arandelas (#22) y Tuercas (#28). Y luego adjunte el
Sensors de Interruptor (#15) al Tablero (#21) usando
los Cerrojos (#23), Arandelas (#22) y Tuercas (#28).
Asegúrese que use arandela sobre ambos lados del
tablero como mostrado en la FIG.7.
X 2
X 2
X 2
X 1
X 32
X 16
X 16
X 1
X 4
X 1 HOME VISITOR
TIME
