Inden man går videre med installeringen af emhætten skal man sørge for elforsyning til udluft-
ningsrøret og til udluftningshullet i tilfælde af installering med udsugning.
Udsugningsversion
DHD585XE1
fastgør forlængerledningerne (Fig.4 Detalje A) til den øverste plade (Fig.4) med de medleverede
skruer. Anbring den øverste plade (Fig.4.1) på loftsfladen, udfør 4 huller 4 med 8mm svarende
til borekassen.
Isæt tapperne i hullerne (Fig, 4,1 – A) og fastgør pladen på loftsfladen med skruerne (Fig. 4-1-B).
Derefter fastgøres den nederste struktur (Fig, 6.2) på emhætten ved at få dennes huller med de
metriske skruer svejset til ventilatorens støtte (Fig. 6.1). Isæt spændskiverne og de medleverede
møtrikker (Fig. 6.2-A) ved at fastskrue dem med et passende redskab.
Sammensæt udsugningsrøret til motorgruppen ved hjælp af en krave; Isæt den øverste struktur
(fig. 6.3) på den nederste struktur ved samtidigt at regulere placeringen i forhold til den øn-
skede højde og frem for alt i forhold til den minimale højde der skal være mellem komfuret og
emhætten. Fastgør de to strukturer med skruerne (Fig. 6.3 B).
Ved derefter at løfte emhætten med strukturen og de allerede indsatte rør indtil de fire fjedre
(Fig. 6.6 –E) sammenkobles med borekassen (Fig. 6.3C). Når de to dele engang er sammenko-
blet, fastgøres de to elementer (Fig. 5.1, Fig. 5.2, Fig. 11) med sikkerhedsskruerne (Fig. 5.2A).
Tilslut emhættens udluftningsrør til udluftningshullet.
Derefter isættes de to teleskopiske rør (fig. 6.4 og 6.5) i emhættens nederste del (Fig. 12). Inden
de teleskopiske rør isættes fuldstændigt (Fig, 6.4 og 6.5) tilsluttes forbindelsen til displayet
(Fig. 13). Derefter løftes udsugningsrøret fuldstændigt og fastgøres til emhætten med de me-
dleverede skruer (Fig. 12-A)- Løft det øverste udsugningsrør op til loftsfladen og fastsæt det
med skruerne (Fig. 6.6 –D).

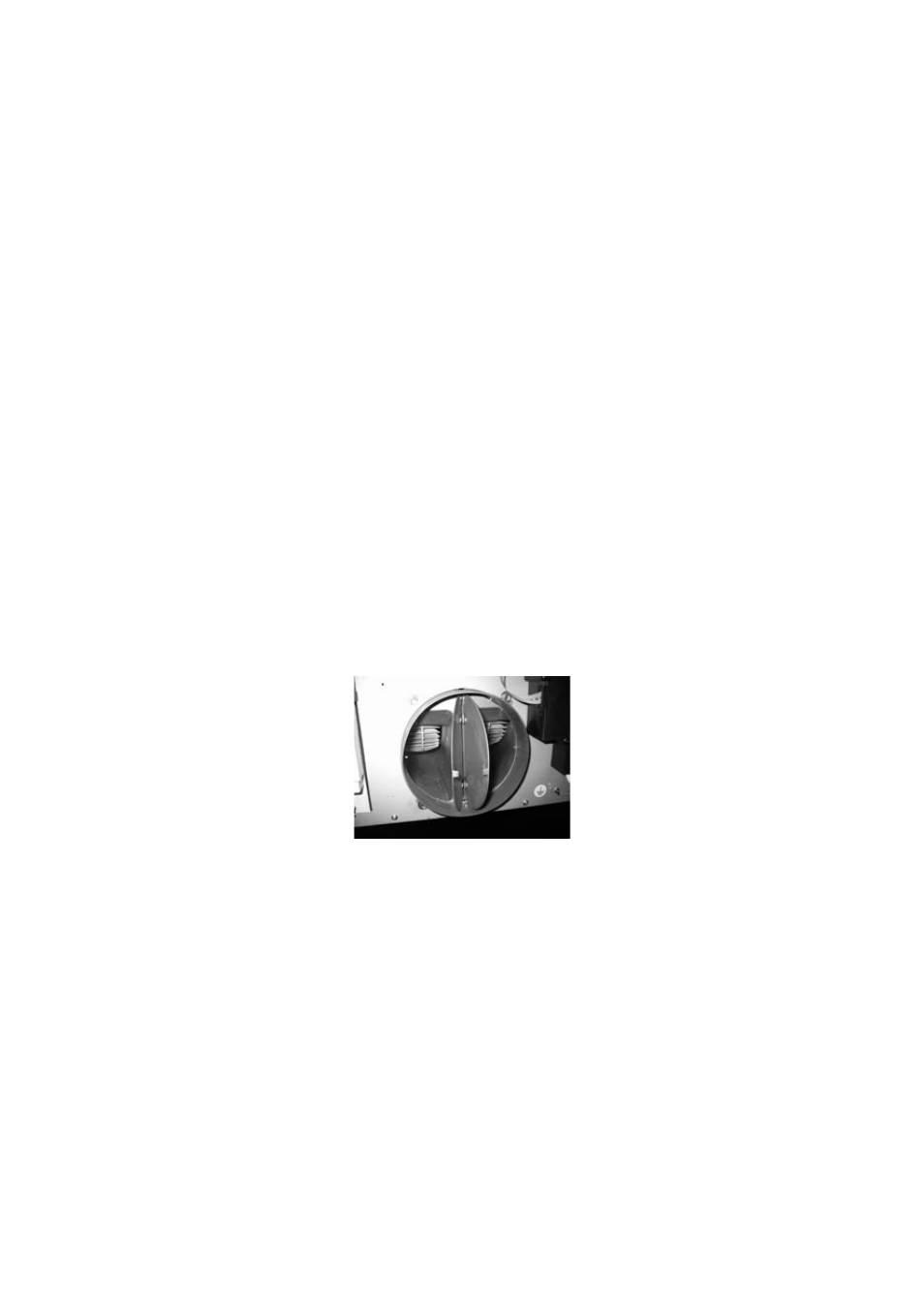

Blokering af kontraventil
Bemærk^ inden det bøjelige rør tilsluttes luftudsugningen skal man være sikker på at kontra-
ventilerne frit kan dreje rundt.
Installationen af kontraventilen hindrer indtrængen af vind og tilbagevending af luft.
Recirkulationsversion
For installering af modulet recirkulationsversion, fastsættes luftafskærmningen (Fig. 4.2) til den
øverste flange (Fig. 4.3) med de 4 medleverede hanskruer (Fig. 4.3-A).
Derefter går man videre med installeringen som vist ved udsugningsversionen. Mellem afskær-
mningen og motorens udgang skal man isætte en indkapsling til udpumpning af luft.
-AFMONTERING AF FILTERINDSATS (Fig. 3A)
-AFMONTERING AF KULFILTER (FIG. 9Z)
1. Fjern indsatsene.
2. Placer kulfilteret på emhættens indre sides indsats.
3. Placer de to indeslutningslister.
4. Udfør det samme for alle indsatsene.
