Deutsch • 29 Installationsanleitung • FreeSpace FS4SE
PRO.BOSE.COM Installation

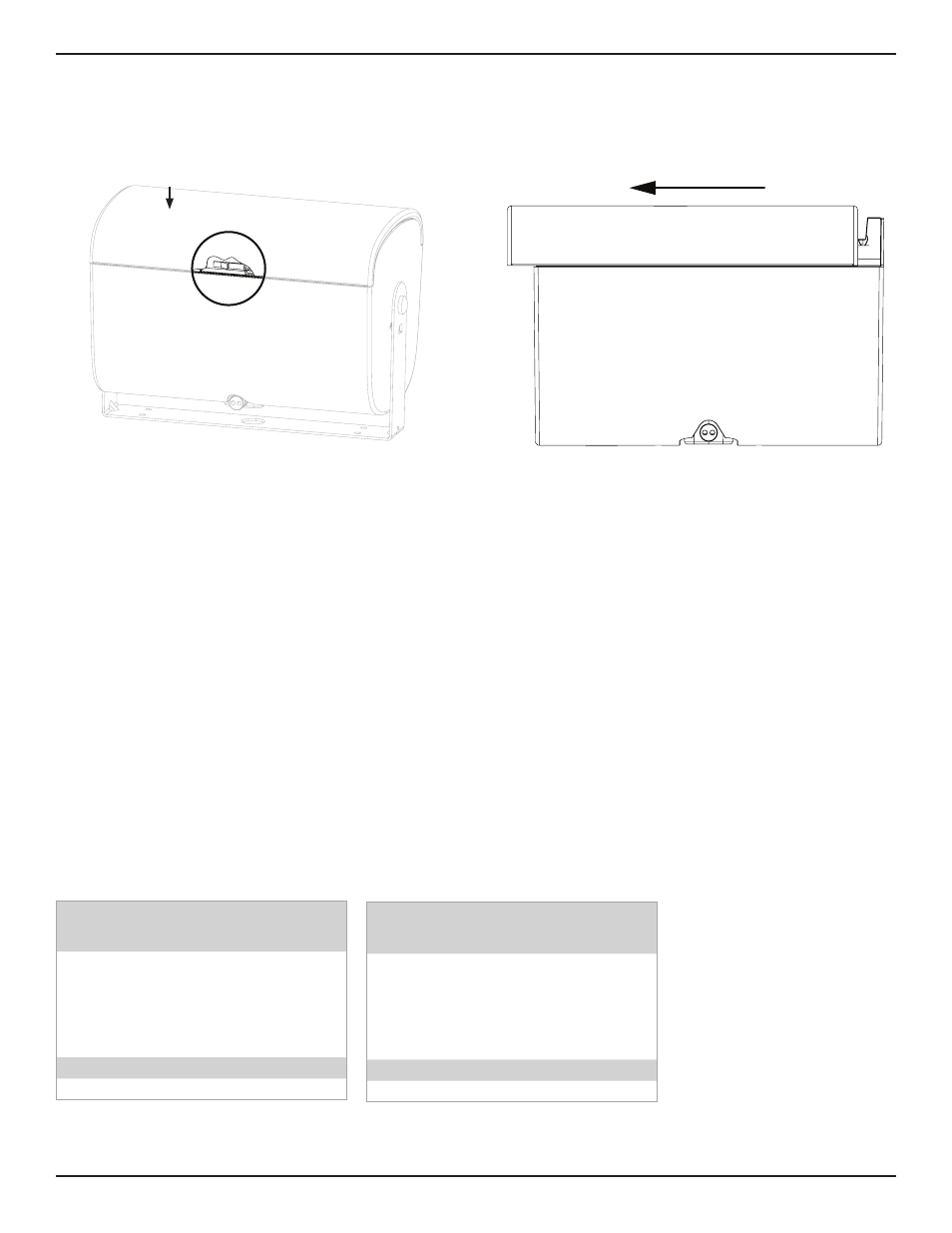

Entfernen der Frontabdeckung
Die Frontabdeckung ist durch eine Sperrvorrichtung am Lautsprecher befestigt. Lösen Sie die Sperrvorrichtung, indem Sie ein kleines
Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation der Abdeckung einführen. Drücken Sie
die Sperrvorrichtung herunter und schieben Sie gleichzeitig die Frontabdeckung vom Lautsprecher weg, um sie zu lösen.
Hinweis: Die Sperrvorrichtung der Frontabdeckung befindet sich gegenüber des Tap-Reglers am Lautsprecher. Die Position der
Sperrvorrichtung können Sie der Abbildung unten entnehmen.
Anpassen des Logos
Der FreeSpace FS4SE Lautsprecher wird mit einem vorinstallierten Bose Logo für die horizontale Montage geliefert. Im Lieferumfang
ist darüber hinaus ein separates Logo für vertikale Installationen enthalten. Um das bereits angebrachte Logo zu entfernen, heben Sie
es von der Lautsprecherabdeckung ab. Befestigen Sie das vertikale Logo, indem Sie zunächst den Mittelpunkt der Abdeckung ermitteln
und anschließend die Kerben an der Rückseite des Logos an der Perforation ausrichten. Drücken Sie auf das Logo, um es an der
Frontabdeckung des Lautsprechers zu befestigen.
Tap-Regler
Sicherheitshinweise und gesetzliche Bestimmungen
Der Bose FreeSpace FS4SE Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:
Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541
Einsatz für Notrufdurchsagen im Brandfall – UL Kategorie UUMW/UUMW7, Aktenzeichen S 3241, Kontrollnummer 42S9.
Nicht zur Verwendung mit DC-überwachten Systemen geeignet.
Geeignet für die Verwendung in Außenbereichen unter feuchten Bedingungen.
EN 54-24: 2008, Lautsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden
Empfohlene Umgebung: B (Verwendung in Außenbereichen)
Geeignet für die Installation mit Verkabelungsverfahren der Klasse 1, Klasse 2 oder Klasse 3 gemäß NFPA 70, National Electric Code, 2002, Artikel 640.
Geeignet für den Einsatz mit Verkabelungsmethoden für Feueralarmschaltkreise nach NFPA 70, National Electric Code, 2002, Artikel 760.
NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.
Der Bose FreeSpace FS4SE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Normen für kombinierte Systeme entwickelt:
British Standard Code of Practice BS 5839, Teil 8, bei Verwendung mit Keramikanschluss und Thermosicherung.
Getestet gemäß IEC60268-5.
Abstrahlwinkel (gemäß UL 1480) Vertikal: 150°/65° bei -3 dB; 145°/40° bei -6 dB
Horizontal: 120°/60° bei -3 dB; 145°/35° bei -6 dB
UL-Empfindlichkeit Leistungsband Schalldruckpegel dBA bei 3,1 m:
Leistung CAN/ULC-S541
Kanada
Band 70 V 100 V
2,5 W 85,6 dBA —
5 W 88,2 dBA 88,4 dBA
10 W 91,1 dBA 90,8 dBA
20 W 93,8 dBA 93,4 dBA
40 W 96,2 dBA 96,1 dBA
8 Ω 95,3 dBA —
Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL 1480.
Frequenzgang:
Feueralarm (UL): 80 Hz bis 17000 Hz
Leistung ANSI/UL 1480-2016
USA
Band 70 V 100 V
2,5 W 79,3 dBA —
5 W 81,9 dBA 82,3 dBA
10 W 84,8 dBA 84,8 dBA
20 W 87,6 dBA 87,6 dBA
40 W 90,1 dBA 90,2 dBA
8 Ω 90,3 dBA —
