rente, mais de mêmes surface de fond et hauteur, sont
disponibles pour les expériences. Un indicateur de ni-
veau
1 permet de marquer la hauteur de remplissage
des récipients. Un tube d’écoulement bl à l’arrière du
support en verre acrylique permet de brancher un tuyau
destiné à l’écoulement du liquide.
Hauteur des récipients :
220 mm
Diamètre de la surface de fond : 22 mm
Hauteur totale : 350 mm
Surface plaque de base : 260 mm x 100 mm
Longueur des bras de levier : 20 mm, 175 mm
Diamètre du tube d’écoulement : 8 mm
Masse du poids : 20,4 g
Masse : 0,8 kg
3. Commande
•
Placez le dispositif à une hauteur surélevée, pour que
le liquide puisse être récupéré avec un récipient via
un tuyau branché au tube d’écoulement.
•
Sur la graduation déplaçable, marquez le niveau
d’équilibre du levier non chargé (sans poids).
•
Installez le récipient dans le dispositif de manière à
ce que le tube d’écoulement soit refermé.
•
Remplissez le liquide dans le récipient et marquez la
hauteur avec l’indicateur de niveau.
•
Ramenez le levier en position d’équilibre à l’aide du
poids.
•

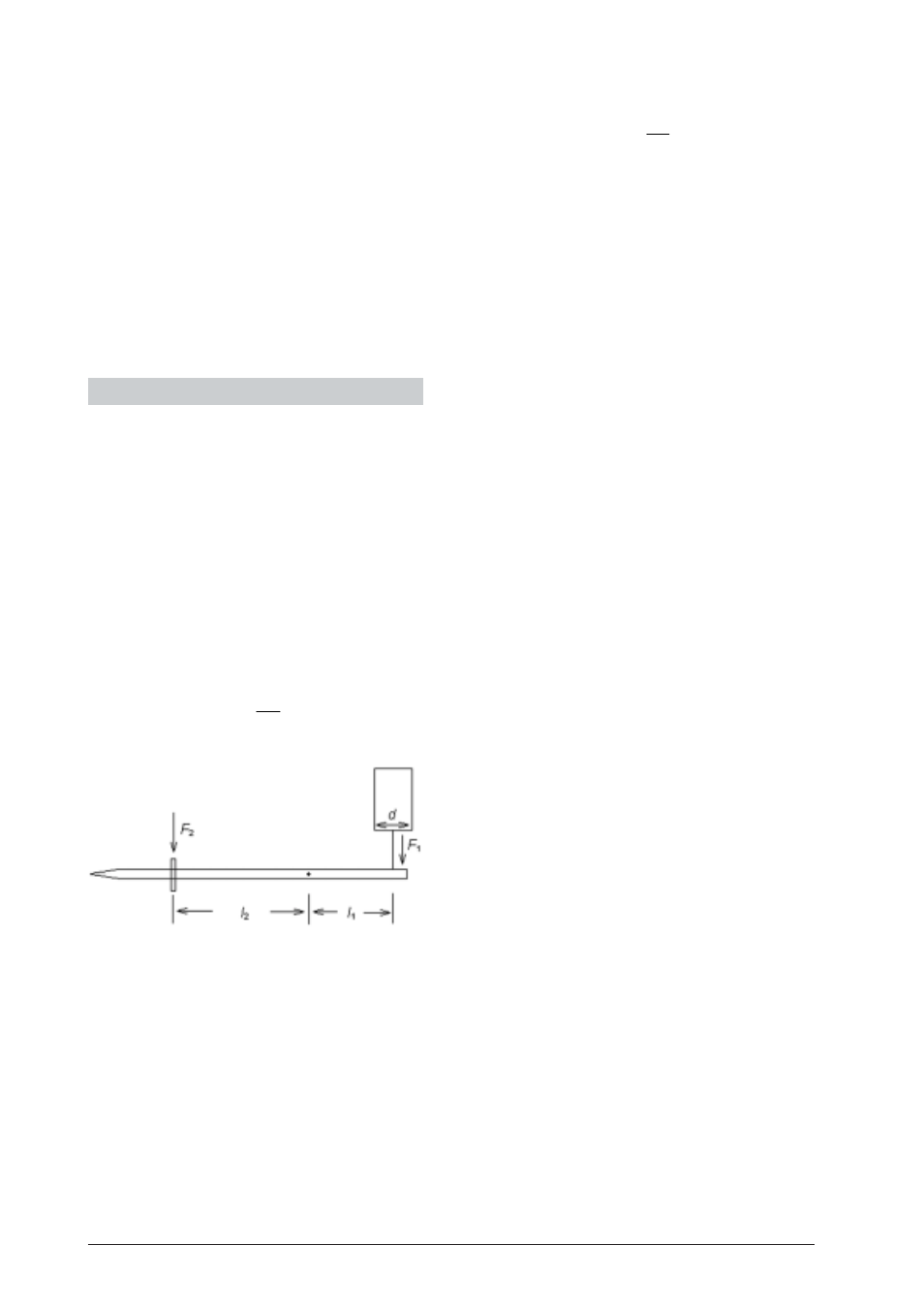

Pour déterminer la pression au sol, calculez d’abord
à partir des longueurs de bras de levier l
1
et l
2
la force
F
1
exercée par la colonne de liquide sur la membrane,
puis la force F
2
exercée par le poids.
I F
F
I
= 2 2
1
1
•
La pression au sol résulte de l’équation
F
P
r
=
π
1
2
r étant le rayon de la surface utile au fond du réci-
pient (avec un pied à coulisse, déterminez le diamè-
tre d = 2r).
•
Soulevez le support en verre de sorte que le liquide
puisse être récupéré dans un becher via le tube d’écou-
lement.
•
Séchez correctement le dispositif pour éviter un en-
crassement dы а des résidus de liquide.
3.1 Remplacement de la membrane en caoutchouc
et des bagues étanches
•
Pour remplacer la membrane en caoutchouc, desser-
rez les vis
9 et retirez par le haut le support en verre
acrylique 8 .
•
Dévissez la partie inférieure (le porte-membrane), puis
enlevez la bague en plastique et la membrane défec-
tueuse.
•
Fixez la membrane neuve avec la bague en plastique.
Veillez à ce que la membrane fléchisse légèrement,
car une membrane trop tendue fausse les résultats
des expériences.
•
Fixez de nouveau le support en verre acrylique dans
l’appareil.
Si du liquide s’échappe, bien que les récipients en verre
soient installés correctement, vous devez remplacer les
bagues étanches.
•
Retirez le support en verre acrylique 8 et dévissez la
partie inférieure (le porte-membrane).
•
Dégagez les lèvres des bagues.
•
Enfoncez les bagues étanches neuves dans la rainure.
