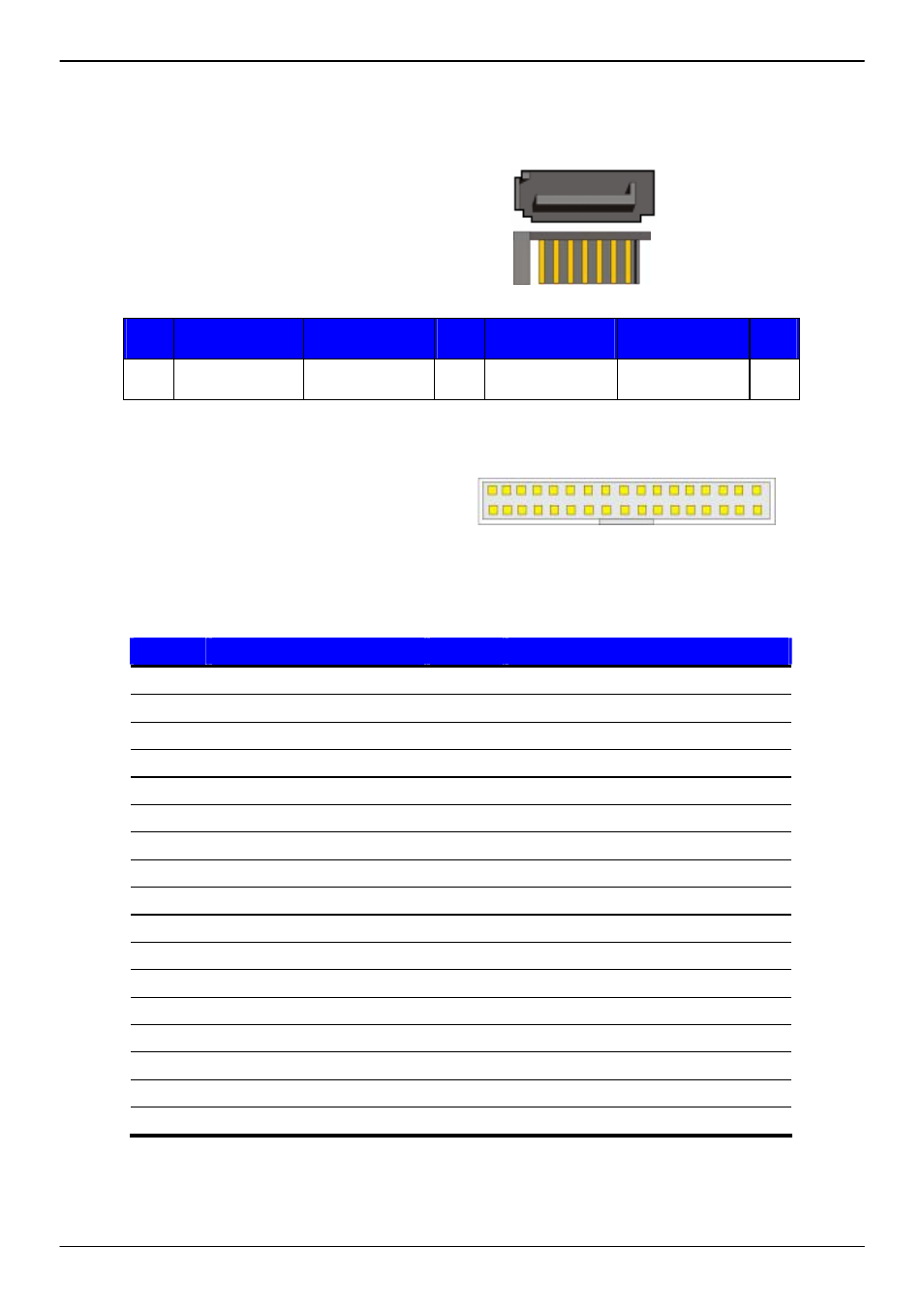

Appendix A <I/O Port Pin Assignment>
A.1 <Serial ATA Port>
Connector: SATA_1/2/3/4/5/6
Type: 7-pin wafer connector
1
2
3
4
5
6
7
GND RSATA_TXP1 RSATA_TXN1 GND RSATA_RXN1 RSATA_RXP1 GND
A.2<Floppy Port>
Connector: FDD
Type: 34-pin connector
Pin
Description
Pin
Description
1
Ground
2
DRIVE DENSITY SELECT 0
3 Ground
4 N/C
5 Ground
6 N/C
7 Ground
8 INDEX-
9
Ground
10
MOTOR ENABLE A-
11 Ground
12 N/C
13 Ground
14 DRIVER
SELECT
A-
15 Ground
16 N/C
17 Ground
18 DIRECTION-
19 Ground
20 STEP-
21 Ground
22 WRITE
DATA-
23 Ground
24 WRITE
GATE-
25 Ground
26 TRACK
0-
27 Ground
28 WRITE
PROTECT-
29 Ground
30 READ
DATA-
31 Ground
32 HEAD
SELECT-
33 Ground
34 DISK
CHANGE-
1
7
1
33
2
34
