LV-678 User’s Manual

27

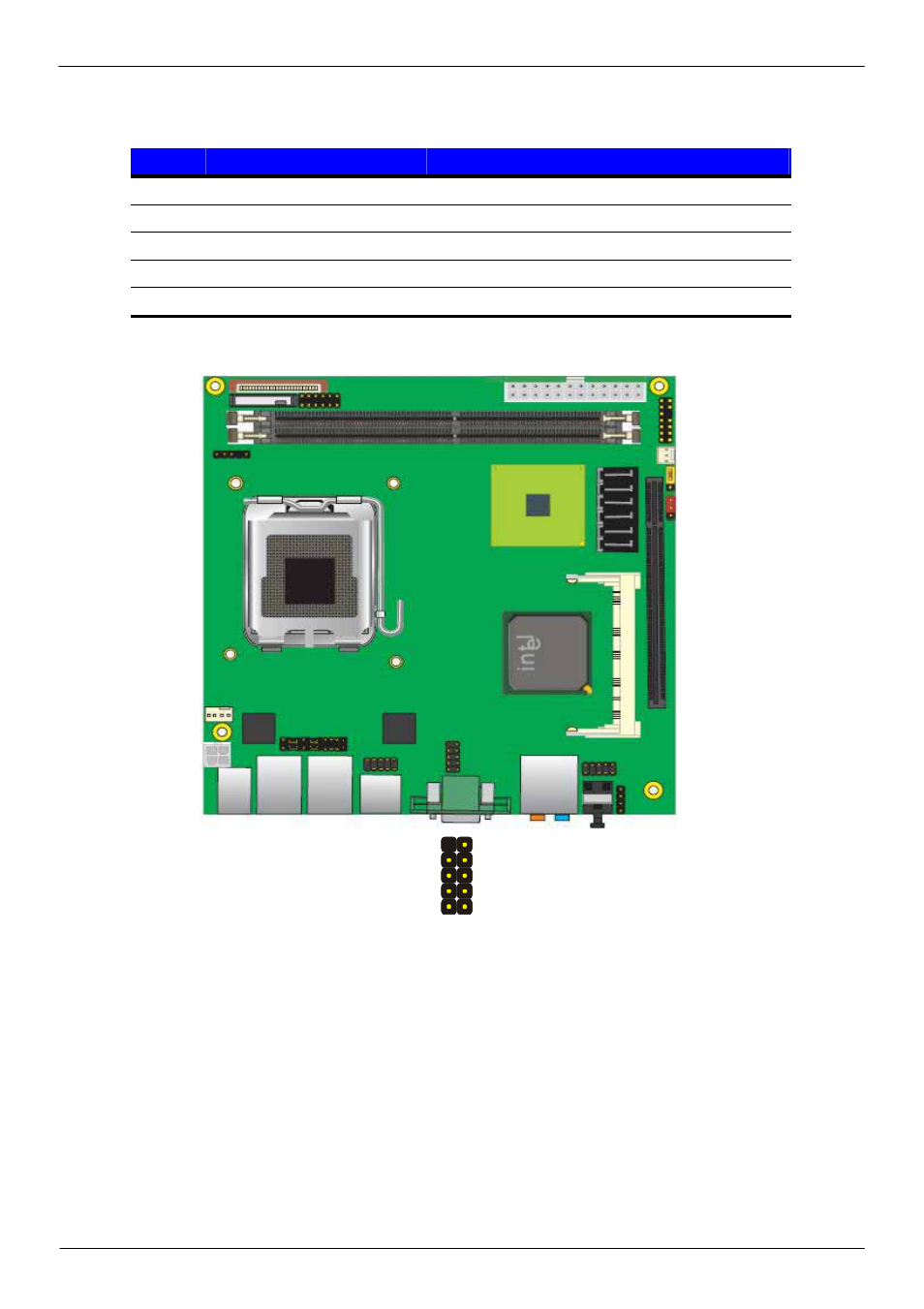

Connector: CN_USB
Type: 10-pin (5 x 2) header for USB5/6 Ports

Pin

Description

Pin

Description

1 VCC

2 VCC

3 Data0-

4 Data1-

5 Data0+

6 Data1+

7 Ground

8 Ground

9 Ground

10

N/C

CN_USB

10

1

2

9
