26
Fig. 11
Fig. 12
A
B
Fig. 12A
B
A
C
B
A
B
Fig. 12B
Fig. 12C
A

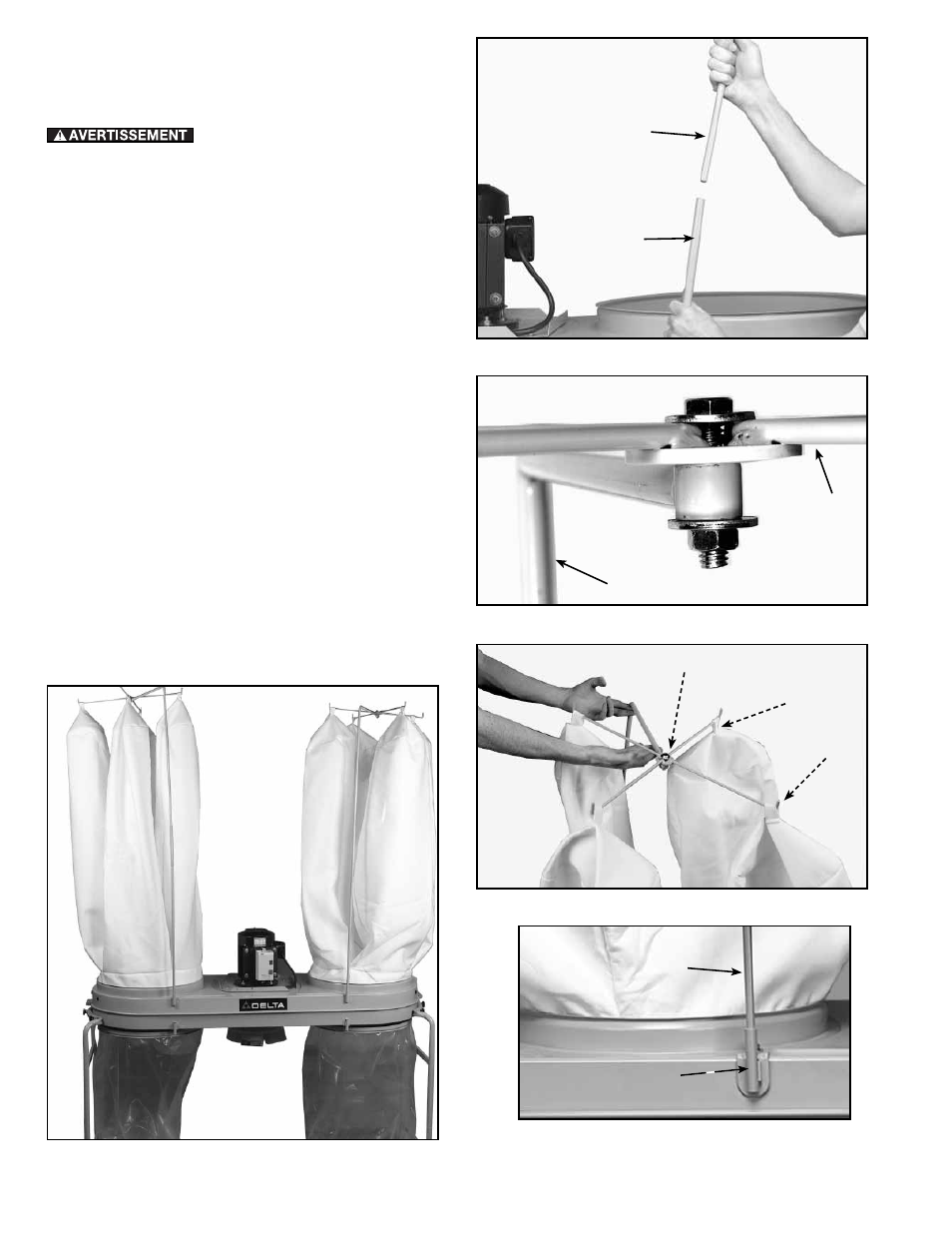

FIXATION DES SACS FILTRANTS
SUPÉRIEURS
REMARQUE : DEUX PERSONNES SONT NÉCESSAIRES
POUR CETTE ÉTAPE.
DÉBRANCHER L’APPAREIL DE LA
SOURCE D’ALIMENTATION.
1. Assembler les tiges de suspension des sacs supérieur
(A) et inférieur (B) comme indiqué à la figure 11.
2. Enfiler une rondelle plate de 9,5 mm (3/8 po) sur une vis
à tête hexagonale de 8 mm x 31,7 mm (5/16 po x 1-1/4
po) et insérer la vis dans le trou au centre de l’ensemble
de sac suspendu (A) fig. 12 et fig. 12A et dans le trou de
la tige de suspension du sac supérieur (B) fig. 12. Puis
enfiler une autre grande rondelle plate de 8 mm (5/16 po)
sur l’extrémité de la vis suivi d’un boulon hexagonale de
8 mm (5/16 po) de diamètre. Ensemble illustré assemblé
à la figure 12. Serrer toute la boulonnerie solidement à
l’aide de la clé de 12 mm.
3. Insérer les boucles des sacs (C) fig. 12A, sur les
crochets des ensembles de sac suspendu (B), comme
indiqué à la figure 12A
4. Insérer la tige de suspension (A) fig. 12B, dans le trou du
support (B). S’assurer que les quatre sacs ne sont pas
entortillés.
5. Insérer l’extrémité ouverte du sac filtrant dans la rainure
supérieure du tambour du dépoussiéreur jusqu’à ce
que le sac soit fixe et scellé. (D’une façon similaire à
l’insertion de l’anneau interne du sac inférieur, fig. 9. Au
besoin, plier l’anneau de retenue interne pour l’insérer
en place.
6. La figure 12C illustre les sacs bien en place.
7. Répéter les étapes pour l’autre sac.
