Page 8: Sección
RECORTADORA
4
Sección
Retire el dispositivo de recorte y el manillar de la caja de envío y del pálet.
1.
El recipiente manual está ensamblado en parte a un lado del manillar. Si fuese necesario, afloje el perno que sujeta el recipiente
2.
manual al manillar. Gire el recipiente y fije el otro extremo al lado opuesto del manillar con perno, arandela y tuerca de 5/16” x
2-1/4 (8 mm x 57,1 mm) NO AJUSTE LOS PERNOS EN ESTE MOMENTO.

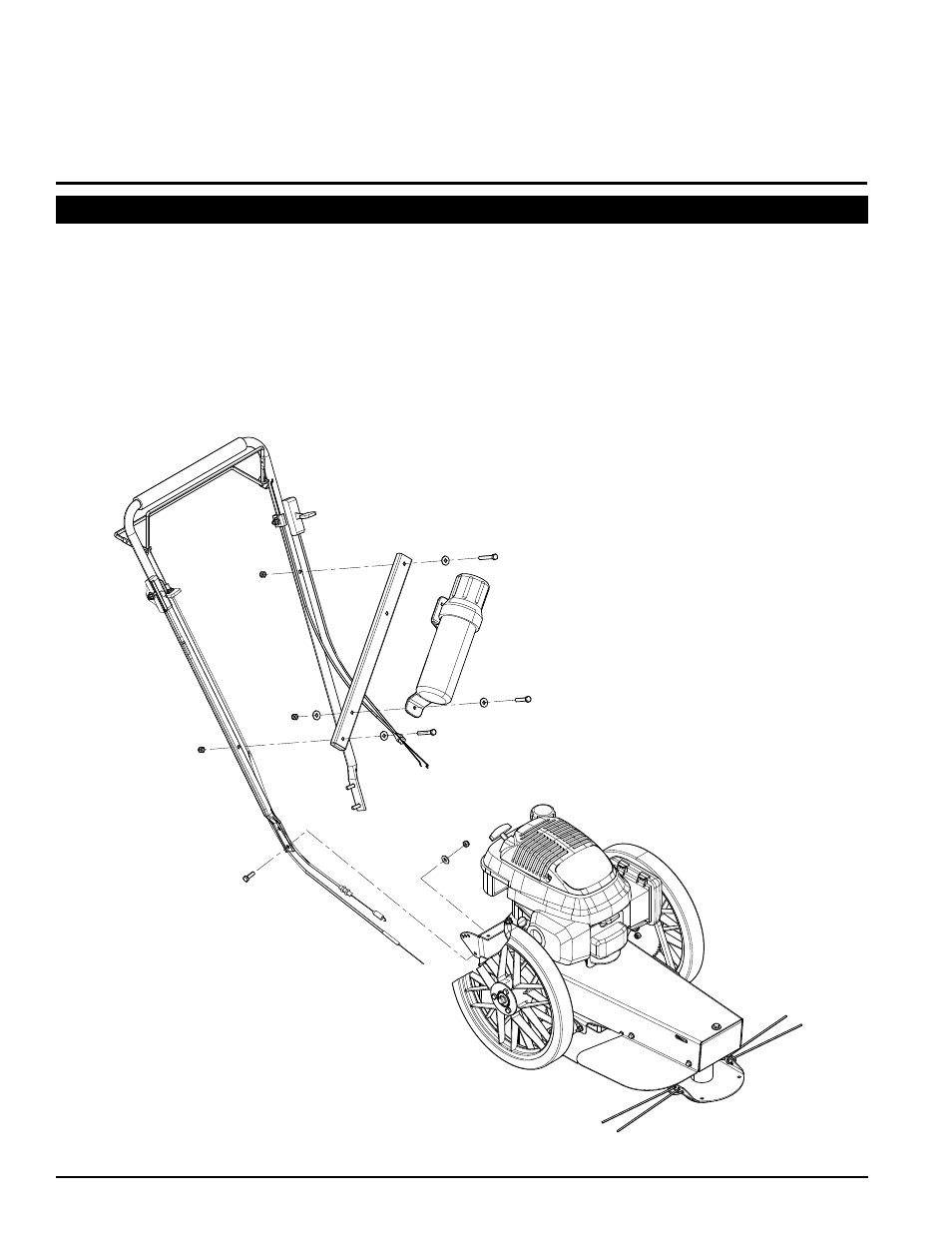

Instale el manillar en posición vertical. Alinee el agujero inferior del manillar con el agujero inferior del canal de soporte del manillar
3.
ubicado sobre el dispositivo de recorte y fije con dos pernos, arandelas y tuercas de 5/16” x 1” (8 mm x 25,4 mm) (Figura 2.1).
NO AJUSTE LOS PERNOS EN ESTE MOMENTO.
2
MonTaje
2.1 inSTalaciÓn del Manillar
