PT
Instalação
Este aparelho não possui um dispositivo de descarga do
produto da combustâo. Recomenda-se por conseguinte,
que venha instalado em lugares suficientemente arejados
segundo as disposições das leis em vigor. A quantidade
necessária de ar para a combustão, não deverá ser inferior
a 2.0 m
3 /h por cada kW de força instalada. Veja a tabela
relativa à força dos queimadores.
NOTA
O aparelho pertence à classe 3 de instalação. As
condições de regulação do aparelho são indicadas na
placa de dados aplicada ao cárter.

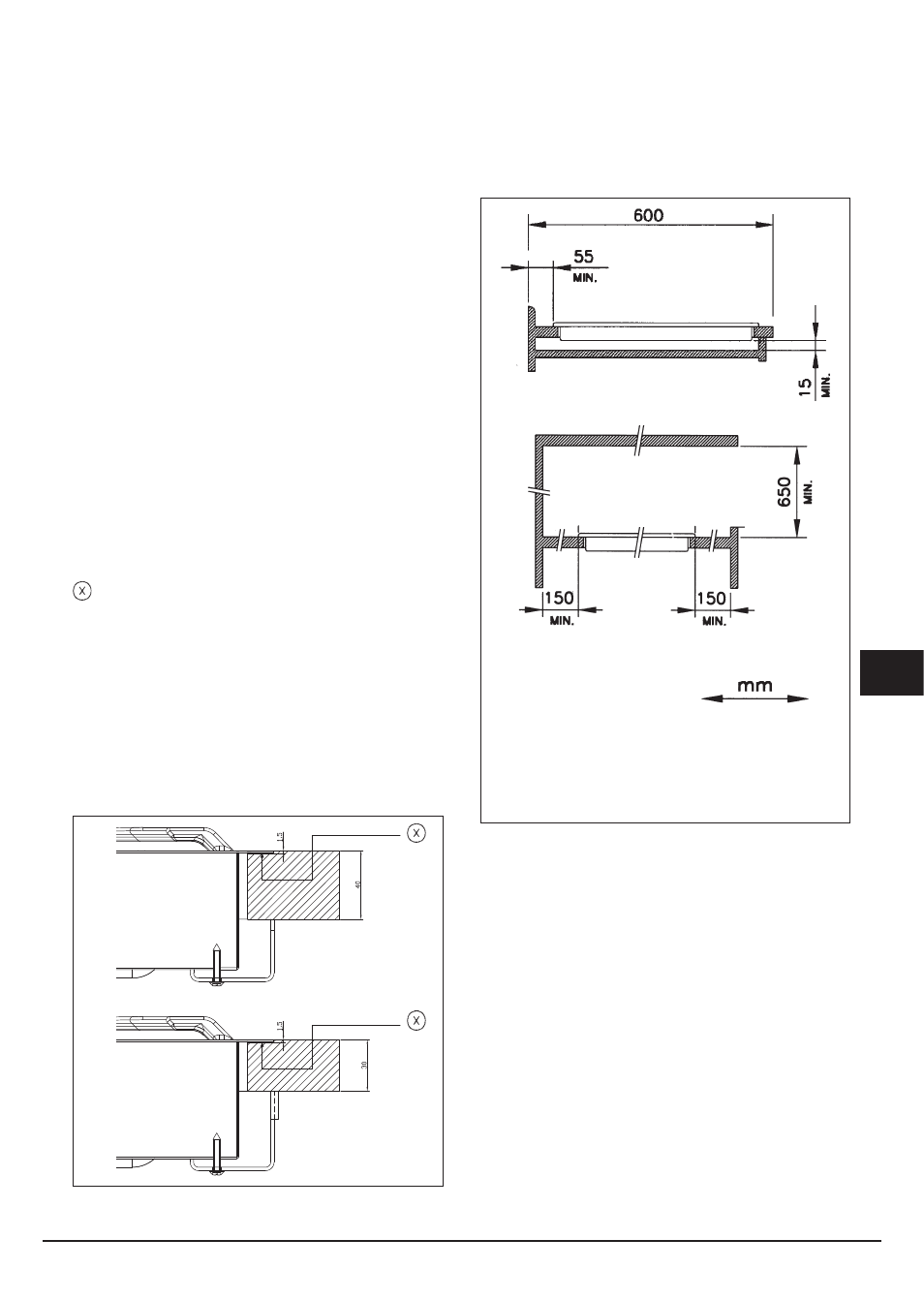

Posicionamento (Fig. 5)
O aparelho está previsto para ser encaixado num plano
de trabalho como ilustrado na respectiva figura. Antes
de introduzir o plano prepare a guarnição de vedação
ao redor de todo o perímetro da abertura do encaixe.
As medidas de encaixe estão indicadas nas figuras 6-7-
8-9.
Para os modelos Filotop é necessário realizar um
abaixamento na zona perimetral da abertura de encaixe
por uma profundidade de 1,5 mm.
Para os modelos Semifilotop esse abaixamento não
deve ser realizado.
A instalação pode ser realizada em vários materiais,
tais como em aço, mármore, conglomerados, sintéticos,
madeira e madeira revestida com laminados plásticos,
sempre que resistentes a uma temperatura de 90°C.
Fig. 2
Sob o painel deve ser instalado um painel de
madeira ou outro material isolante, posicionado a
uma distância mínima de 15 mm do invólucro do
plano.
Instruções para o instalador
Fig. 2
GUARNIÇÃO SELANTE
GUARNIÇÃO SELANTE
