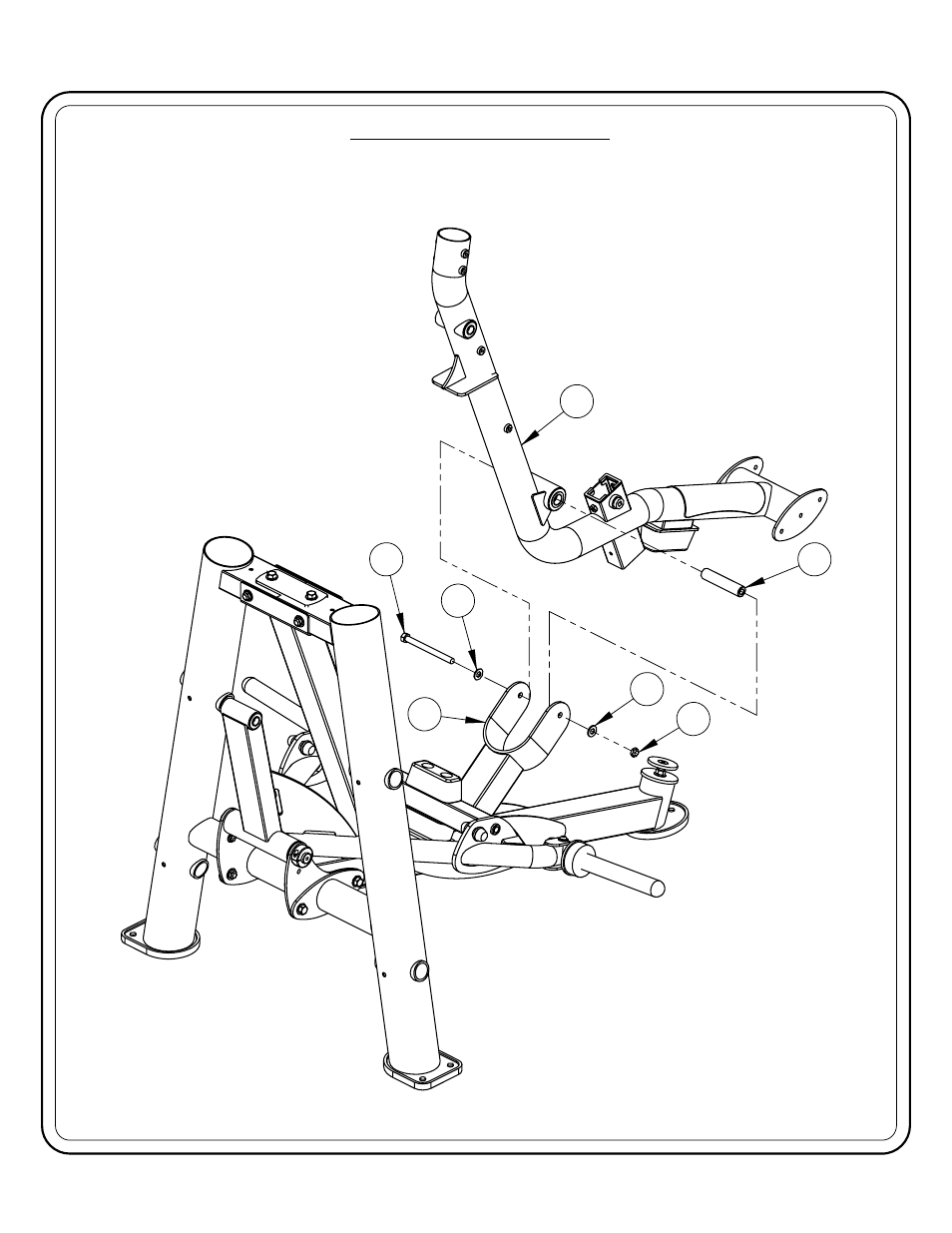

FRAME ASSEMBLY

NOTE:
- WRENCH TIGHTEN HARDWARE (82) THEN
LOOSEN NUT JUST ENOUGH FOR (17) TO
PIVOT FREELY.

OWNER'S MANUAL

RPL-5501 ASSEMBLY
