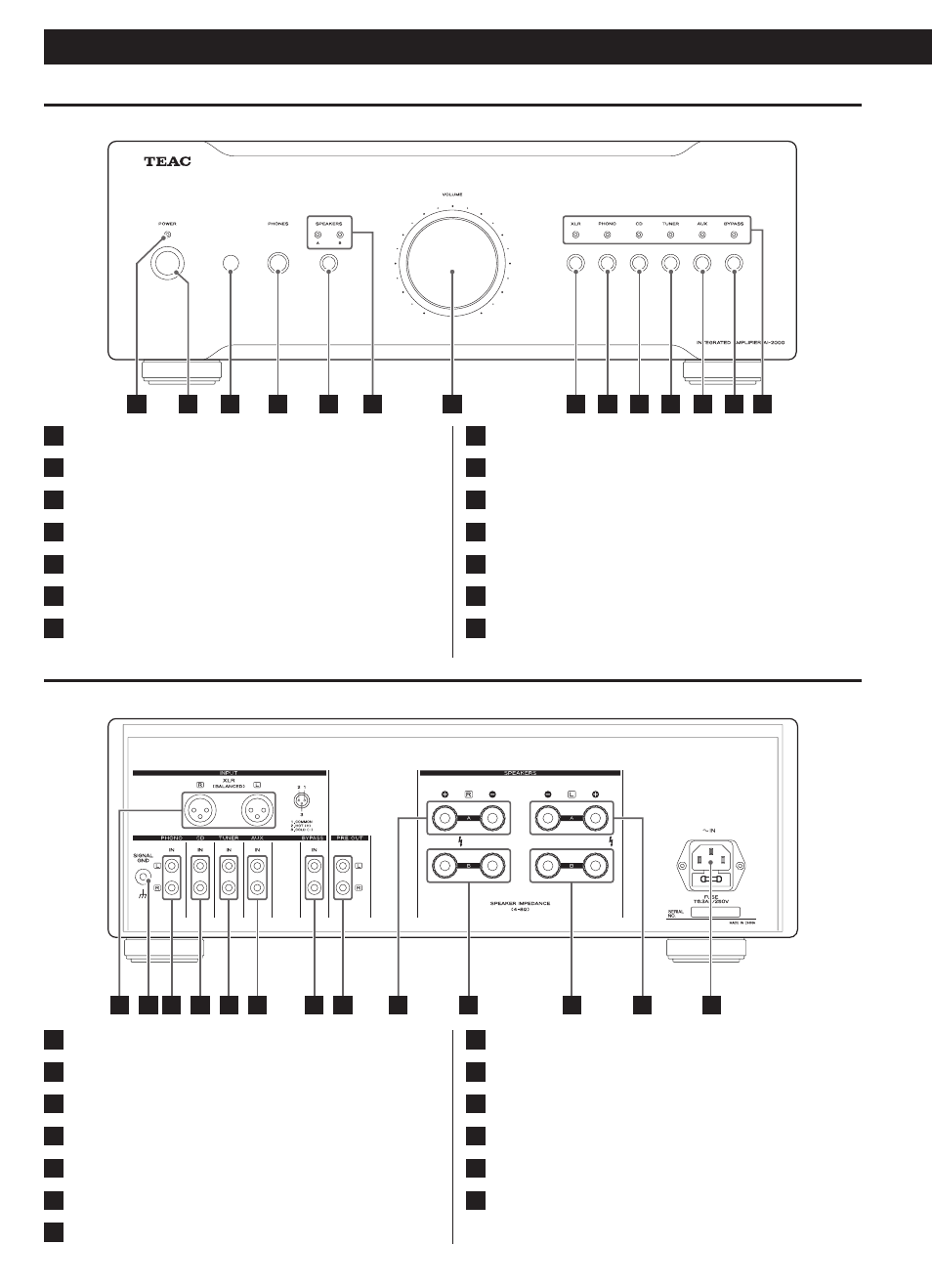

Identification des parties
A
Voyant d'alimentation POWER
B
Interrupteur d'alimentation POWER
C
Récepteur de télécommande
D
PHONES (prise casque)
E
Sélecteur d'enceintes A/B SPEAKER
F
Voyant de sélection d'enceintes A/B SPEAKER
G
Bouton de VOLUME
H
Sélecteur de signal XLR
I
Sélecteur de signal PHONO
J
Sélecteur de signal CD
K
Sélecteur de signal TUNER
L
Sélecteur de signal AUX
M
Sélecteur de signal BYPASS
N
Témoins d'entrée
a
Prises XLR d'entrée de signal
b
Borne de masse
c
Prises d'entrée de signal PHONO
d
Prises d'entrée de signal CD
e
Prises d'entrée de signal TUNER
f
Prises d'entrée de signal AUX
g
Prises d'entrée BYPASS
h
Prises de sortie de préampli
i
Borne de sortie du canal droit pour enceinte (groupe A)
j
Borne de sortie du canal droit pour enceinte (groupe B)
k
Borne de sortie du canal gauche pour enceinte (groupe B)
l
Borne de sortie du canal gauche pour enceinte (groupe A)
m
Embase d'alimentation secteur (avec fusible)
12
Face avant
C D E G H I J K L M A B N F
Face arrière
b c d e f g h m a i j l k
