Kapitel 2 - Grundbetriebsarten
17

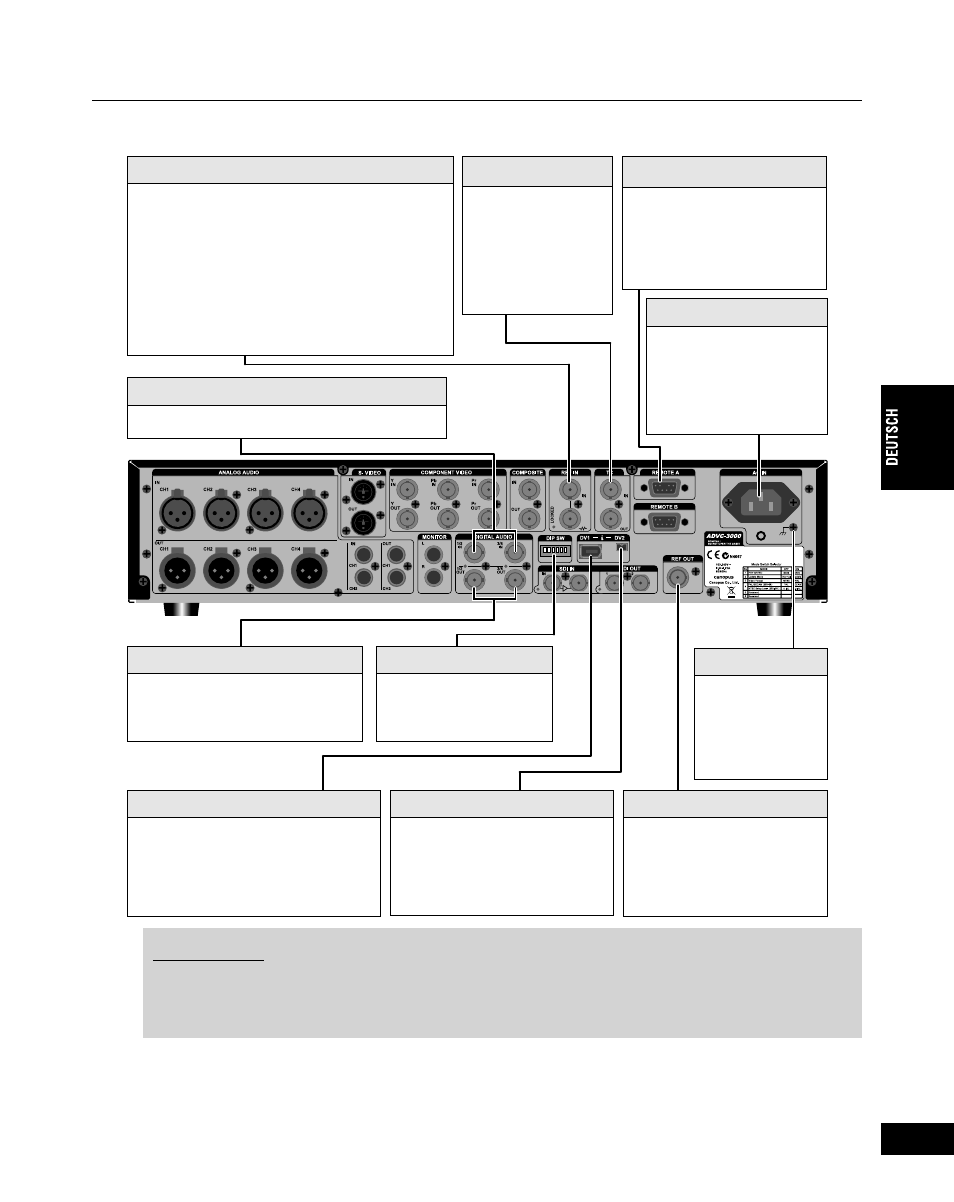

REF IN
Eingangssteckverbinder für den Empfang des
Referenzsignals (Synchronisationssignal).
Die LED leuchtet rot, wenn das Referenzsignal
erkannt wird und die externe
Synchronisationseinstellung REF IN ist.
Der REF-Steckverbinder hat ein
Durchgangssignal. Falls kein Kabel an den
Ausgangssteckverbinder angeschlossen ist,
erfolgt eine automatische 75
j Termination.
TC
Eingangs- und
Ausgangssteckverbi
nder für Time Code.
REMOTE A/B
Steckverbinder für
Fernbedienung.
Wählen Sie aus dem Menü
“REMOTE A” oder
“REMOTE B” aus.
AC IN
Schließen Sie das
mitgelieferte Netzkabel an,
und sichern Sie es dann
mit der mitgelieferten
Netzkabelklemme (siehe
Seite 10).
DIP SW
DV1 (6-pin)
Schließen Sie den ADVC3000 mit
Hilfe eines DV-Kabels an ein
DV-Gerät oder an einen PC an.
(Keine Bus-Stromversorgung.)
DV2 (4-pin)
Schließen Sie den ADVC3000
mit Hilfe eines DV-Kabels an ein
DV-Gerät oder an einen PC an.
REF OUT
Ausgangssteckverbinder für
Referenzsignal
(Synchronisationssignal).
Erdungsklemme
Schließen Sie hier
bei Bedarf eine
Erdungsklemme
an. Weitere Informationen
finden Sie auf Seite 18.
DIGITAL AUDIO OUT
Ausgangsanschlüsse für digitale
Audiosignale.
DIGITAL AUDIO IN
Eingangsanschlüsse für digitale Audiosignale.
HINWEISE
- Dieses Gerät kann nicht als OHCI-Hub mit Canopus DV-Produkten verwendet werden.
- Für die Verwendung als Hub mit OHCI-Geräten muss auch die Anwendung zwei oder mehr
Geräte unterstützen.
