Montaż
FGW 84 A1
PL

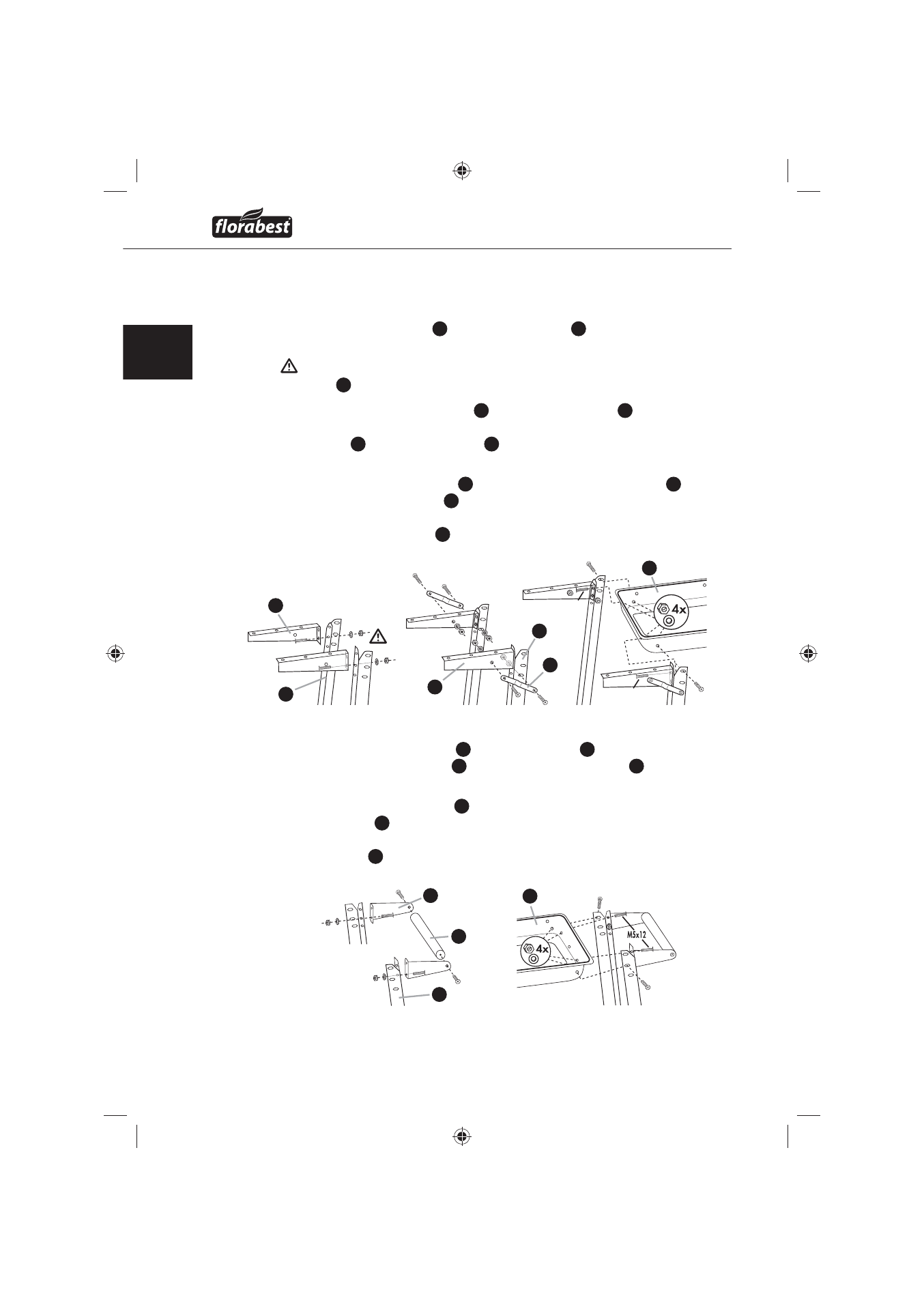

Etapy montażu
Krok 1
Przykręć wsporniki półki
♦
15
z podporami z kółkami
14
za pomocą podkładek
Ø5.4, śrub M5x10 i nakrętek M5.
Pamiętaj o tym, że do skręcania służy wyłącznie dolny otwór wspornika
półki
15
.
Przykręć podpory stabilizujące
♦
16
z podporami z kółkami
14
za pomocą
podkładek Ø5.4, śrub M5x10 i nakrętek M5. Przykręć podpory stabi-
lizujące
16
ze wspornikami półki
15
za pomocą podkładek Ø5.4, śrub
M5x10 i nakrętek M5.
Przykręć podpory z kółkami
♦
14
z przykręconymi wspornikami półki
15
z
lewej strony do paleniska
6
za pomocą podkładek Ø5.4, 2 śrub M5x12,
2 śrub M5x10 i nakrętek M5. Do tego jest przeznaczony górny otwór
w podporach z kółkami
14
.
M5x10
M5x10
M5x12
M5x12
Krok 2
Przykręć wsporniki uchwytu
♦
8
i podpory pionowe
9
, jak opisano w
kroku 1. Przymocuj uchwyt
7
między wspornikami uchwytu
8
i przykręć
go za pomocą śrub do drewna Ø4x10.
Przykręć podpory pionowe
♦
9
z zamontowanym uchwytem z prawej strony
do paleniska
6
za pomocą śrub M5x12, podkładek Ø5.4, śrub M5x10 i
nakrętek M5. Do tego jest przeznaczony górny otwór w podporach
pionowych
9
.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
