29

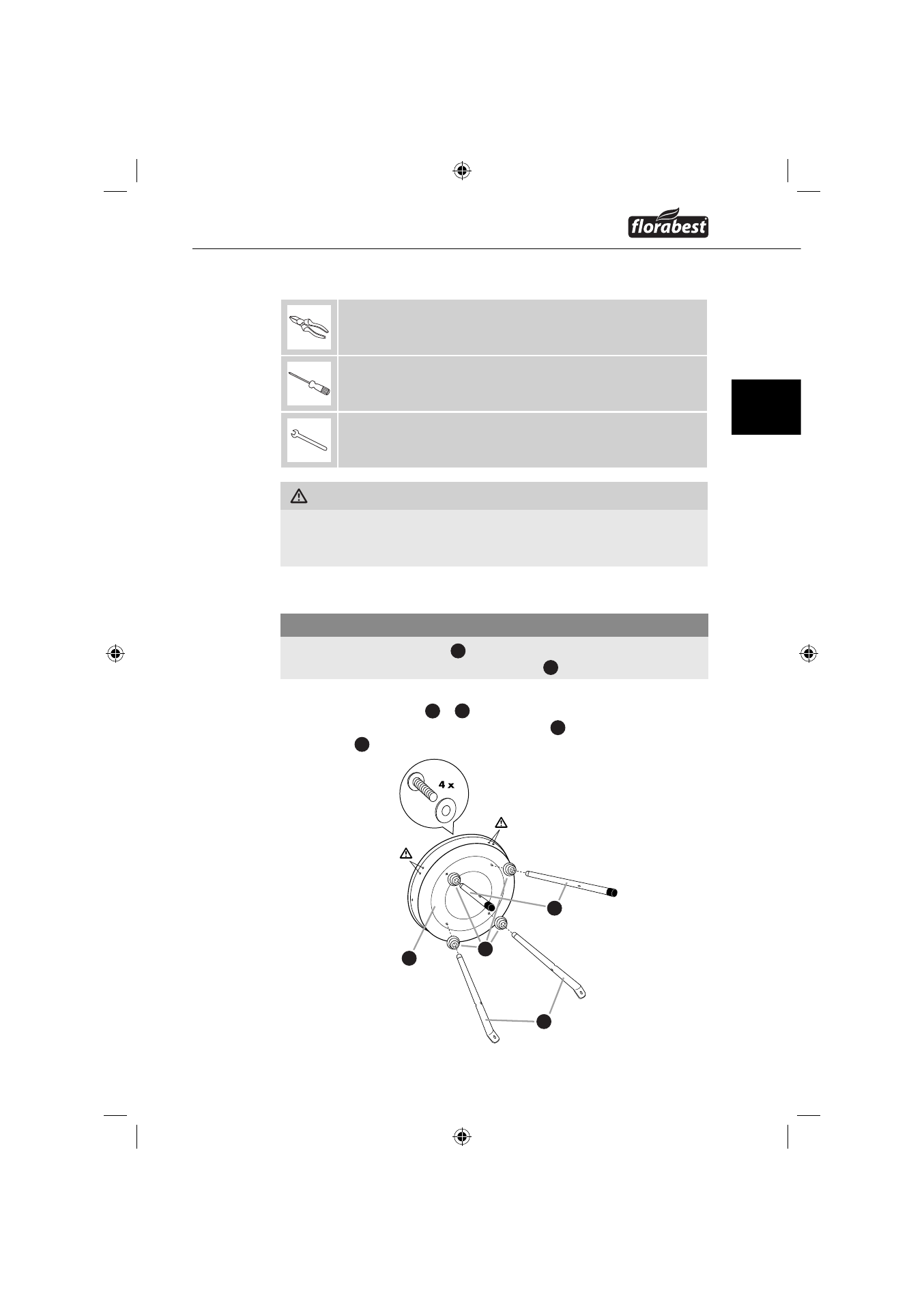

Montaggio
FRG 45 A1
IT
CH
Materiale di montaggio necessario
Pinza
Cacciavite a stella
Chiave fi ssa SW 8 mm / SW 13 mm
AVVISO
►
Le teste delle viti, per la sicurezza dell’utente, devono essere orientate
sempre verso l’esterno, al fi ne di evitare lesioni. Serrare tutte le viti solo al
termine del montaggio, per evitare tensioni errate del materiale.
Passaggio 1
ATTENZIONE
►
Entrambe le gambe lunghe
5
devono essere montate sui lati in cui si
trovano i fori doppi nella conca per la brace
11
.
♦
Montare le 4 gambe (
5
+
9
) utilizzando per ognuna 1 vite M6 x 30,
una rondella Ø 6 e un cappuccio per gambe
10
al contenitore per il
carbone
11
.
5
9
10
11
