32 FGW 84 A1
PT

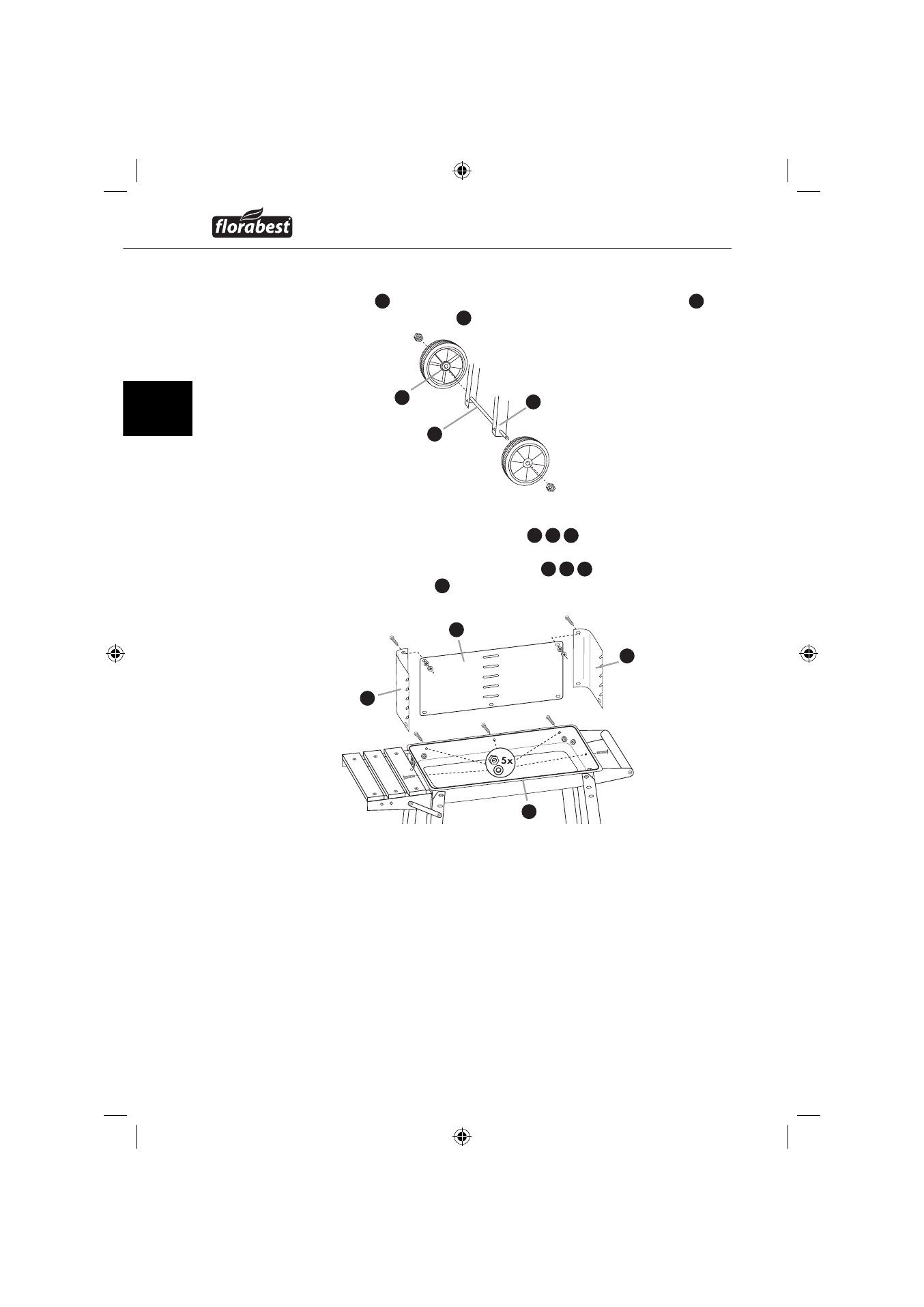

Passo 5
♦ Insira o eixo 13 através dos orifícios inferiores das traves para as rodas 14
e fi xe-o às rodas colocadas 12 com porcas autoblocantes M8.
Passo 6
♦ Fixe as peças de proteção contra o vento 2 3 4 com parafusos M5x10,
arruelas planas Ø6x12 e porcas M5 (apenas em cima). De seguida, apa-
rafuse as peças de proteção contra o vento
2 3 4 , a partir do interior,
à bandeja para carvão 6 , utilizando parafusos M5x10, arruelas planas
Ø6x12 e porcas M5.
12
13
14
2
3
4
6
