- 15 -
Ustawianie
• Przemiennik napięcia należy ustawiać na płaskiej i
równej powierzchni. Wokół przemiennika napięcia
należy zostawić 1 cm wolnego miejsca celem
zapewnienia cyrkulacji powietrza.
• Od otworów wentylacyjnych wentylatora q
należy zostawić 50 cm wolnego miejsca.
Używanie w samochodzie
Przy używaniu przemiennika napięcia w samochodzie
należy zapewnić, aby urządzenie nie przeszkadzało
podczas prowadzenia pojazdu.
Przewody należy tak ułożyć, aby nie dotykały
ruchomych części w kabinie kierowcy ani zasłaniały
widoczności.
Uwaga!
Przemiennik napięcia może pracować także
przy wyłączonym silniku. Należy jednak mieć na
uwadze, iż podczas uruchamiania silnika
przemiennik napięcia może nie działać.
Podłączenie do źródła zasilania
Uwaga!
Przed podłączeniem przemiennika napięcia
do źródła zasilania należy sprawdzić, czy
przełącznik
e urządzenia ustawiony jest na "0".
Przemiennik napięcia można podłączyć za pomo-
cą wtyczki 12 V
do gniazdka samochodowego
na napięcie 12 V lub za pomocą zacisków przyłąc-
zeniowych
bezpośrednio do akumulatora.
W obu wariantach połączenia przewody przyłą-
czeniowe należy podłączyć do przyłączy
y śrubo-
wych regulatora napięcia.
B
C

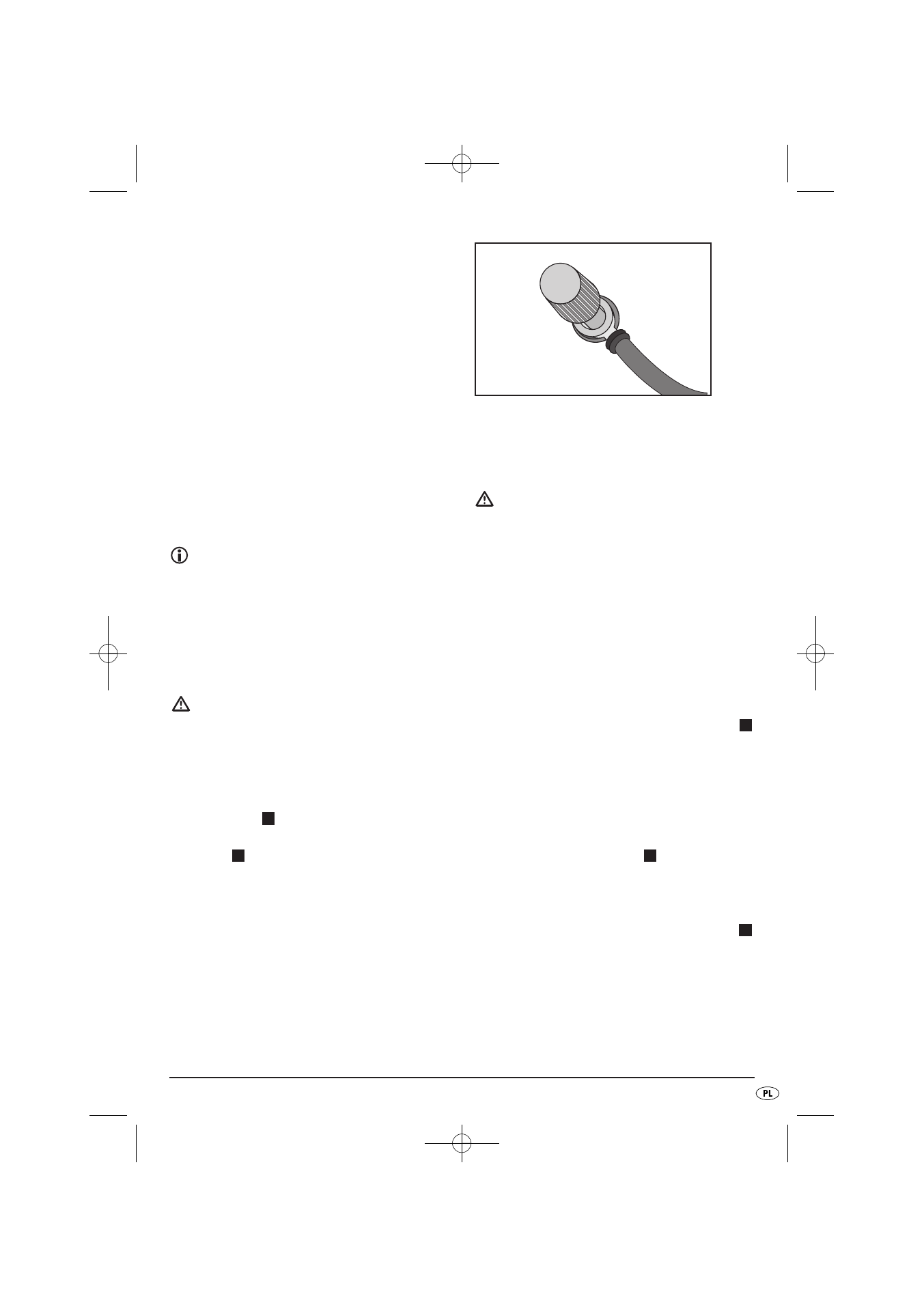

Rys.: Przyłącze końcówki kablowej
Podłączenie do gniazdka samochodowego
na napięcie 12 V
Uwaga!
Nie używać przemiennika napięcia w samo-
chodach, w których biegun dodatni jest po-
dłączony do karoserii bądź też podwozia sa-
mochodu.
We wnętrzu gniazdka samochodowego musi
być biegun dodatni. Nie stosować przemienni-
ka napięcia w gniazdkach samochodowych, w
których biegun dodatni jest uziemiony. W prze-
ciwnym razie urządzenie zostanie uszkodzone.
• Odkręć czerwoną śrubę w przemienniku na-
pięcia na tyle, aby czerwoną końcówkę
kablową przewodu samochodowego na 12 V
móc włożyć pod śrubę i podkładkę. (patrz rys.:
przyłącze końcówki kablowej)
• Dokręć mocno czerwoną śrubę, aby końcówka
kablowa nie mogła się poluzować.
• Odkręć czarną śrubę w przemienniku napięcia
na tyle, aby czarną końcówkę kablową przewodu
samochodowego na 12 V
móc włożyć
pod śrubę i podkładkę.
• Dokręć mocno czarną śrubę, aby końcówka
kablowa nie mogła się poluzować.
• Włóż wtyczkę samochodową na napięcie 12 V
do gniazdka samochodowego.
C
C
C
