8
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

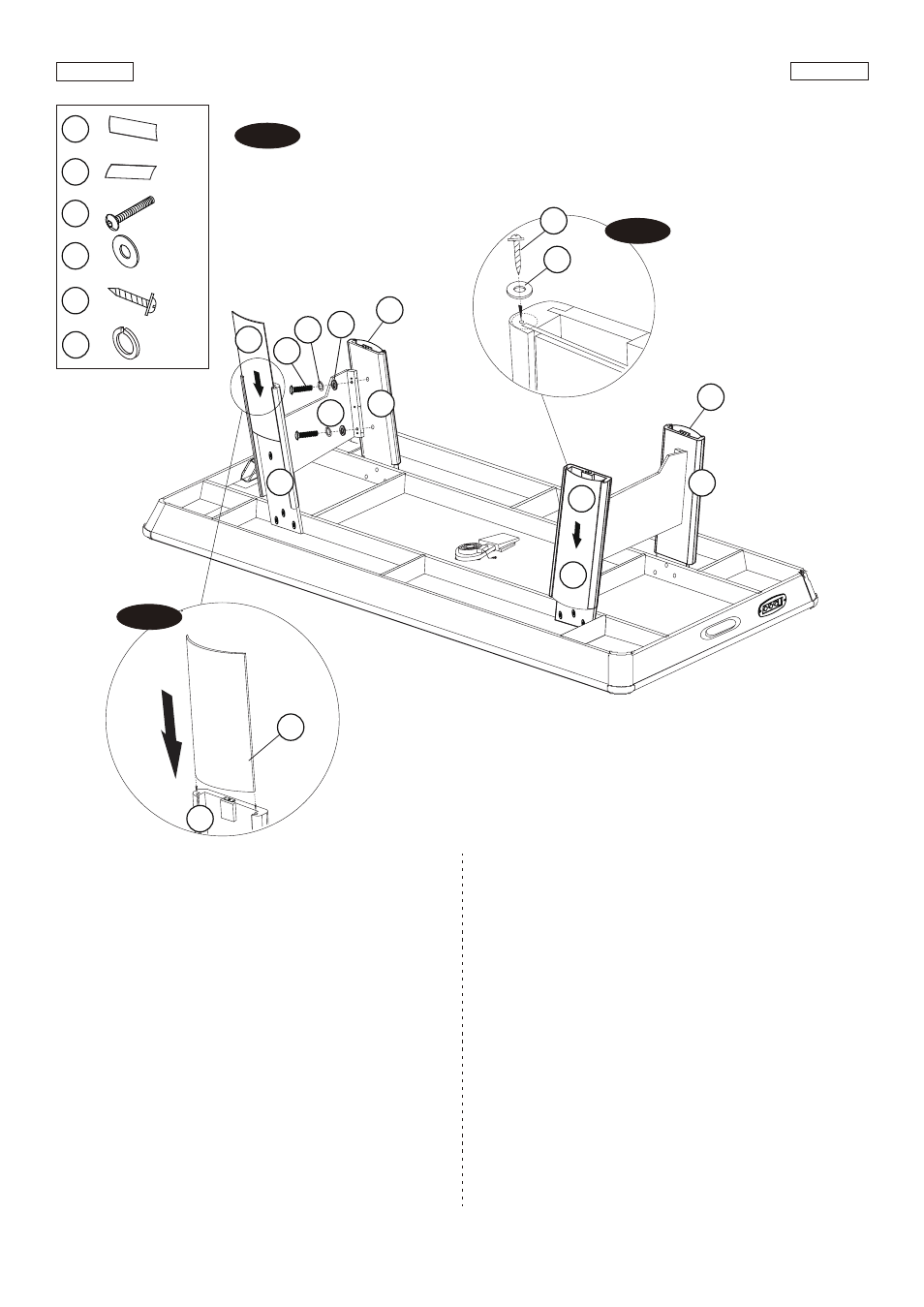

FIG.3
6. Attach the Leg End Panels (#4) to the Legs using four
Bolts (#11), four Spring Lock Washers (#22) and four
Washers (#12) per Leg End Panel. See FIG. 3.
7. Slide Left Leg Cover Panel (#6) into the grooves of the
Left Leg (#2). See FIG. 3A.
8. Slide Right Leg Cover Panel (#7) into the grooves of
the Right Leg (#3). See FIG. 3B.
9. Attach the Left Leg Cover Panel (#6) and Right Leg
Cover Panel (#7) to the Legs using one Screw (#14)
and one Washer (#12) per Leg. See FIG. 3C.
FIG.3
6. Adjunte los Paneles Final de Pierna (#4) a las Piernas
usando 4 Cerrojos (#11), 4 Arandelas de Cerradura de
Resorte (#22) y 4 Arandelas (#12) por Panel Final de
Pierna. Vea la FIG. 3.
7. Deslice el Panel Izda. de Cubierta de Pierna (#6)
dentro de los guantes de la Pierna Izda. (#2).
Vea la FIG. 3A.
8. Deslice el Panel Dcha. de Cubierta de Pierna (#7)
dentro de los guantes de la Pierna Dcha. (#3).
Vea la FIG. 3B.
9. Adjunte el Panel Izda. de Cubierta de Pierna (#6) y el
Panel Dcha. de Cubierta de Pierna (#7) a las piernas
usando 1 Tornillo (#14) y 1 Arandela (#12) por Pierna.
Vea la FIG. 3C.
6
7
11
11
22
X 2
X 2
X 8
12 12
12
X 12
FIG. 3
14 X 4
2 2
2
3
3
FIG. 3B
FIG. 3A
7
7
6
6
6
14
4
22 X 8
