11
(Continúe en la siguiente página.) (Continued on the next page.)
Español English

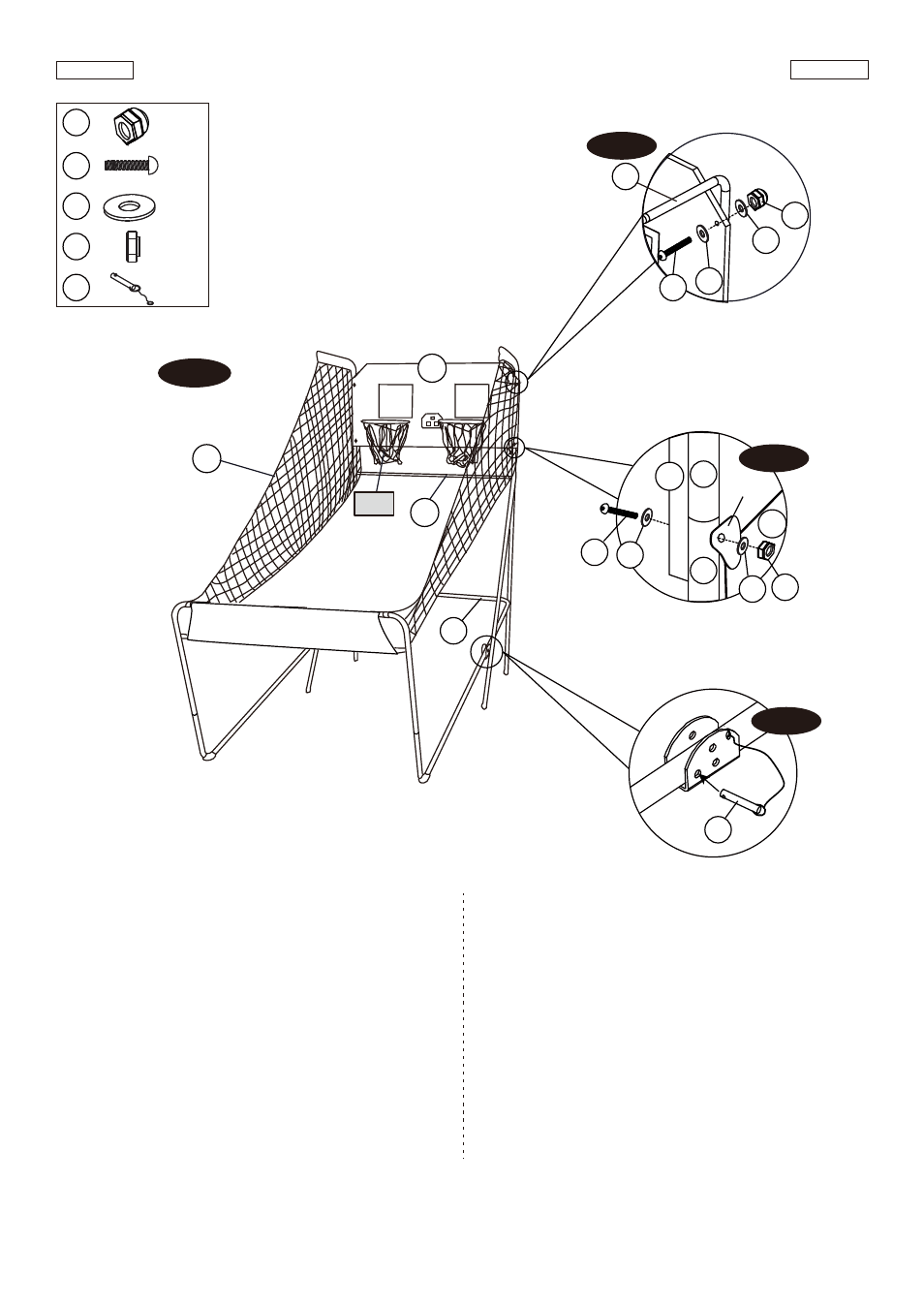

FIG.10
18. With the help of another adult, attach the Backboard
(#21) to the Top Tubes #1 using Bolts (#26),
Washers (#33), M8 Lock Nuts with plastic cap (#20)
as shown in FIG. 10A.
19. At each bottom hole of the backboard, attach the
Ramp Tabs of Ball Return Net (#37) using Bolts (#26),
Washers (#33), Nuts (#34) as shown in FIG. 10B.
20. Connect the Lock Pin (#36) to the Tube #5 and Tube
#6 and insert it to the Tube #5 and Tube #6 as shown
in FIG. 10C.
FIG.10
18. Con la ayuda del otro adulto, Fije el Tablero de la
Canasta (#21) al Tubos #1 usando Pernos (#26),
Arandelas (#33), Tuercas de Cerradura M8 con gorra
plástica (#20) como indicado en FIG. 10A.
19. En cada hoyo inferior del tablero de la canasta,
fije las lengüetas de la Rampa de Redes de Vuelta
de Pelota (#37) usando Pernos (#26), Arandelas
(#33), Tuercas (#34) como se indica en FIG. 10B.
20. Conecte la Clavija de Bloqueo (#36) a los Tubo #5
y Tubo #6 e insertelos en Tubo #5 y Tubo #6
como se indica en FIG. 10C.
6
1
1
2
FIG. 10
37
37
12
21
FIG. 10A
Ramp Tab
FIG. 10B
FIG. 10C
A1
X 2
X 8 33
33
33
33
33
X 4 26
34
X 2 36
20
34
36
X 2 20
21
26
26
