Medal Sports SH1339618 - Manual (Page 7)

FIG. 2
FIG. 3
FIG.2

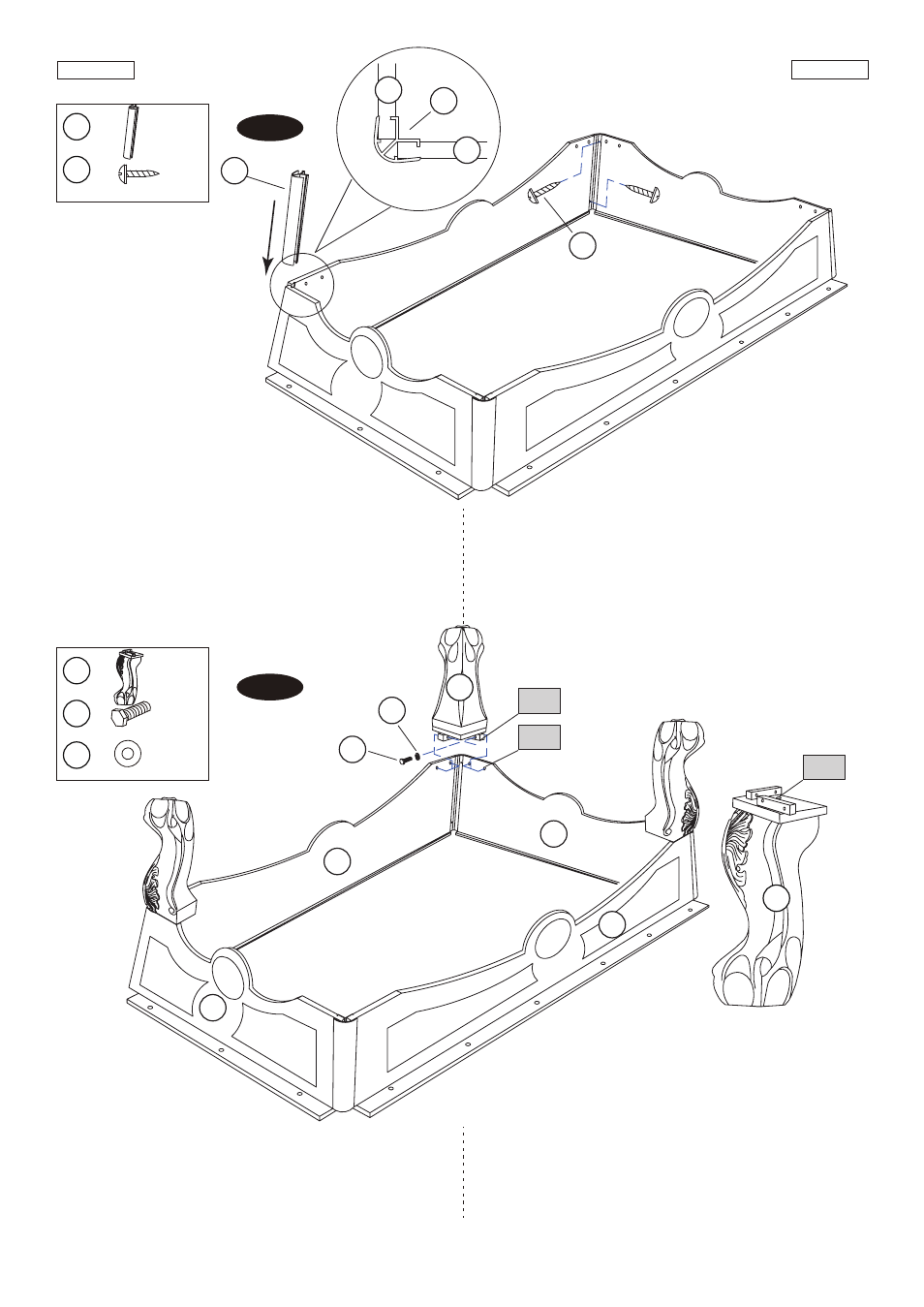

6. Align the Lower Side and End Aprons with Top Boards
(pre-assembled, See FIG.1) as shown in FIG.2. Slide
the Apron Corners (#8) onto the Lower Side and End
aprons (#5 & #7) and then attach it using two Screws
(#21) per Apron Corner.
FIG.2
6. Alinee el Lado Inferior y Delantal Final con Tableros
Superior (pre-montado, Vea la FIG.1.) como mostrado
en la FIG.2. Deslice los Delantales de Rincón (#8) sobre
los Delantales Final y Lateral Inferior (#5 & #7) y luego lo
adjunte usando 2 Tornillos (#21) por Delantal de Rincón.
www.themdsports.com 1339618/19
6
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.3
7. Attach the Legs to the Lower Side and End Aprons
(# 5 & #7) using four Bolts (#18) and four Washers (#19)
per leg.
FIG.3
7. Adjunte las Piernas a los Delantales Final y Lateral
Inferior (#5 & #7) usando 4 Cerrojos (#18) y 4
Arandelas (#19) por Pierna.
8
21
X 4
X 8
2
18
19
X 4
X 16
X 16
21
8
5
7
5
18
19
5
7
7
2
A5
A10
8
2
A1
