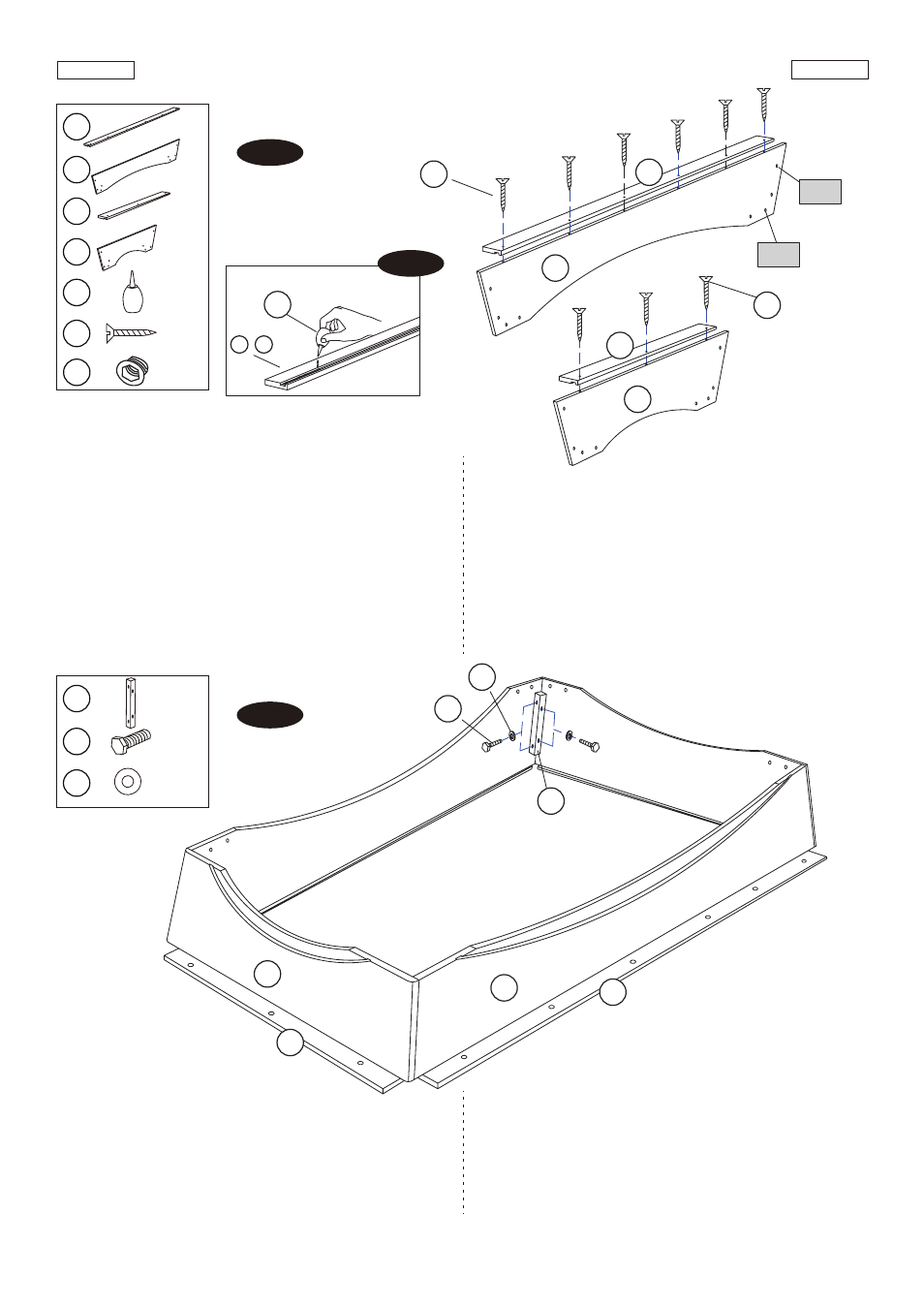

FIG. 2
FIG. 3
FIG.2
6. Apply the Glue (#13) in the grooves of the Side and End
Top Boards (#5 & #7). See FIG.2A.
7. Reverse the Side Top Boards (#5) and attach to the
Lower Side Aprons (#6) using six Screws (#14) per Side
Top Board.
8. Reverse the End Top Boards (#7) and attach to the
Lower End Aprons (#8) using three Screws (#14) per
End Top Board.
FIG.2
6. Aplique el Pegamento (#13) a las muescas de Tableros
Superior Lateral y Final (#5 & #7). Vea la FIG. 2A.
7. Invierta los Tableros Superior Lateral (#5) y adjunte a los
Delantales Lateral Inferior (#6) usando 6 Tornillos (#14)
por Tablero Superior Lateral.
8. Invierta los Tableros Superior Final (#7) y adjunte a los
Delantales Final Inferior (#8) usando 3 Tornillos (#14) por
Tablero Superior Final.
www.themdsports.com 1439621
6
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.3
9. Align the Lower Side and End Aprons with Top Boards
(pre-assembled, See FIG.2) as shown in FIG.3. Attach
the Corner Braces (#9) to the Lower Side and End
Aprons (#6 & #8) using four Bolts (#15) and four
Washers (#16) per Corner Brace.
FIG.3
9. Alinee los Delantales Final y Lateral Inferior con Tableros
Superior (pre-instalado, Vea la FIG.2) como mostrado
en la FIG.3. Adjunte las Abrazaderas de Rincón (#9) a
los Delantales Final y Lateral Inferior (#6 & #8) usando 4
Cerrojos (#15) y 4 Arandelas (#16) por Abrazadera
de Rincón.
13 14
7
8
5 7
/
14 5
6
P4
P4
5
6
7
8
13
X 2
X 2
X 2
X 2
X 1
14 X 18
9
15
16
X 4
X 16
X 16
15
16
5
7
8
6
9
FIG. 2A
P4 X 32
