FIG. 1
FIG. 2

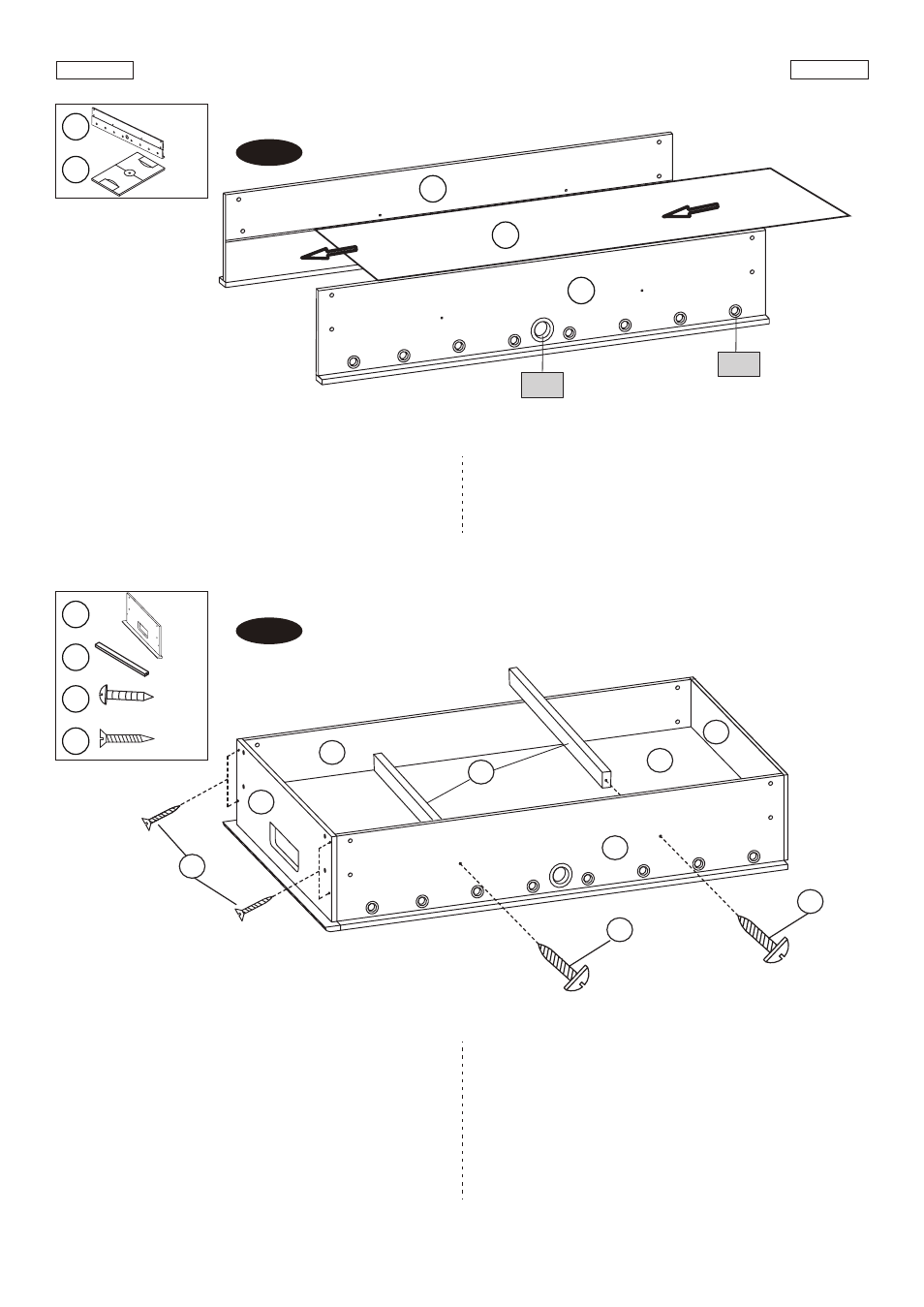

FIG. 1: PLAYFIELD ASSEMBLY
3. Align Side Aprons (#1) and then slide the Playfield (#4),
with the graphic facing down, into the grooves of the
Side Aprons (#1).
FIG. 1: MONTAJE DEL CAMPO DE JUEGO
3. Alinee el Delantal Lateral (#1) y luego deslice el Campo
de Juego (#4), con la cara gráfica hacia abajo, dentro
las ranuras del Delantal Lateral (#1).
www.themdsports.com 1324810
5
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG. 2: END APRON ASSEMBLY
4. Attach the End Aprons (#2) to the Side Aprons (#1)
using four Screws (#13) per End Apron.
5. Place the Support Braces (#5) on the Playfield (#4) and
attach them to the Side Aprons (#1) using two Screws
(#12) per Brace.
FIG. 2: MONTAJE DEL DELANTAL LATERL
4. Adjunte el Delantal Final (#2) al Delantal Lateral (#1)
usando cuatro Tornillos (#13) por Delantal Final.
5. Coloque la Abrazadera de Soporte (#5) sobre el Campo
de Juego (#4) y los adjunte al Delantal Lateral (#1)
usando dos Tornillos (#12) por Abrazadera.
1
1
1
4
X 2
X 1
2
5
12
X 2
X 2
X 4
13 X 8
4
A1
A2
4
12
12
2
13
2
1
1
5
4
