Medal Sports SH1425606 - Manual (Page 7)

FIG. 2
www.themdsports.com 1425606
6
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.2 FIG.2

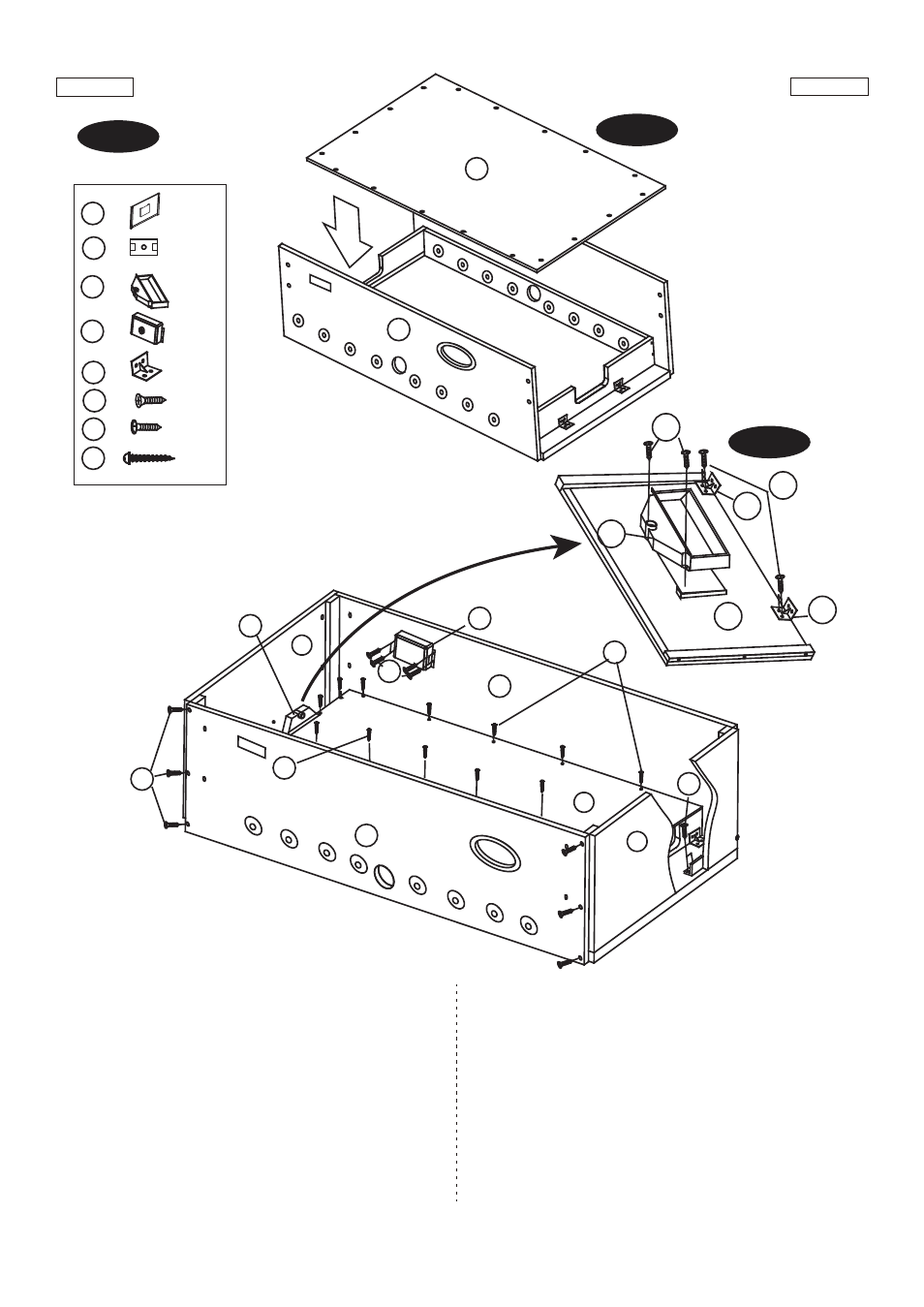

5. Attach Soccer Playfield (#3) into the pre-assembled
frame using eighteen screws (#39). See FIG. 2 & 2A.
6. Attach the Ball Catcher (#11) to the Side Panel (#1)
using four Screws (#35) per Ball Catcher. See FIG. 2.
7. Attach the Goal Box (#10) to the End Panel (#2) using
three Screws (#35) per Ball Catcher. See FIG. 2B.
5. Adjunte el Campo de Juego del Marcador (#3) dentro
del marco pre-ensamblado usando 18 tornillos (#39).
Vea la FIG. 2 & 2A.
6. Adjunte la Catcher de Bola (#11) a los Panel Lateral
(#1) usando 4 Tornillos (#35) por Catcher de Bola.
Vea la FIG. 2.
7. Adjunte la Caja de Gol (#10) a los Panel Final (#2)
usando 3 Tornillos (#35) por Caja de Gol. Vea la
FIG. 2B.
FIG. 2B
FIG. 2A
2
3
2
