FIG.3

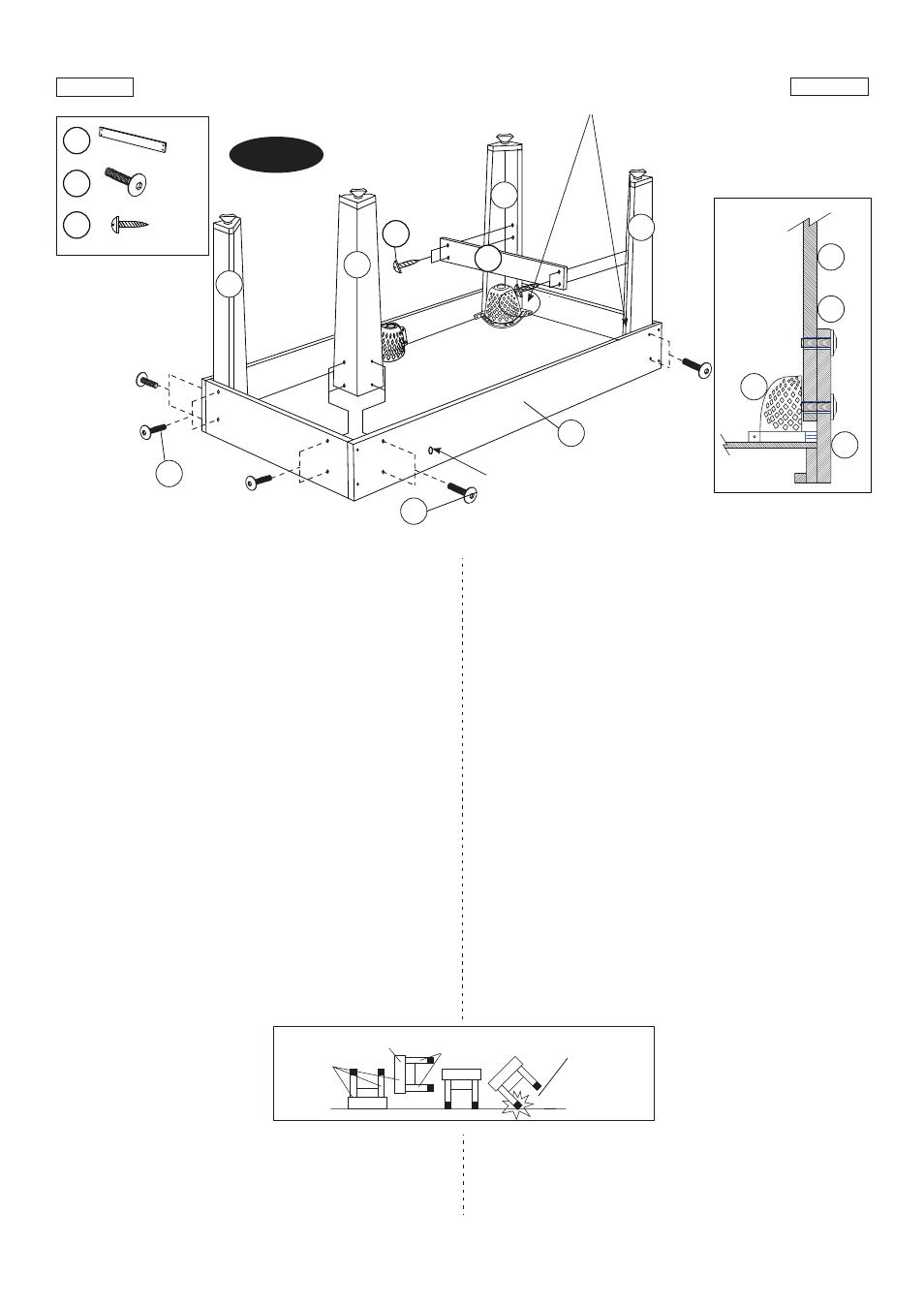

FIG.3 BILLIARD TABLE ASSEMBLY
8. Attach two pre-assembled Legs (#4 and #5) to the end of
Billiard Cabinet(#1) using four Bolts (#8) per Leg.
See FIG.3.
9. Attach the other two pre-assembled Legs (#4 and #5) to
the other end of Billiard Cabinet(#1) but using only two
Bolts (#8) on the sides of each Leg. See FIG.3.
Note: Please do not use any screws on the holes in
the end apron of Billiard at this step. The bolts will
be added later for the crooked Pole (#19). See FIG.5A.
10. Attach the Leg Side Panel (#6) between the inside of
Left and Right Legs using four Screws (#17) per Leg
Side Panel. See FIG.3.
11. Lift the table assembly from the floor with two strong
adults, turn it over, and set table on its legs in the
location where you play. Go back and make sure
that all connections are tight.
FIG.3 MONTAJE DE LA MESA DE
BILLAR
8. Fije las Patas pre-montada (#4 y #5) en la parte final
del Compartimiento de Billar (#1) usando cuatro
Tornillos (#8). Véa FIG.3.
9. Adjunte otras dos piernas pre-montadas (#4 & #5) a la
otra final del Gabinete de Billar (#1) pero use
solamente dos Tornillos (#8) sobre los lados de cada
pierna. Vea la FIG.3.
Nota: Que no uses tornillos sobre los agujeros al
delantal final de Billar en este paso. El tornillo será
agregado luego de ser doblado el Poste (#19).
Vea la FIG. 5A.
10. Fije el Panel del Lateral de la Pata (#6) entre la parte
interior de la Pata Izquierda y Derecha usando cuatro
Tornillos (#17) por cada Panel del Lateral de la Pata.
Véa FIG.3.
11. Levante la mesa montada desde el piso con dos
adultos fuertes, voltéalo, y ponga las patas en el lugar
donde Ud. juega. Vuelva a asegurar que todas las
conecciones estén bien apretadas.
www.themdsports.com 1354815
7
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
6
8
17
X 2
X 12
X 8
CAUTION: two strong adults are recommended to turn
the table over as shown.
1. Lift the table off the ground.
2. Turn the table over.
3. Place it on all four feet at the same time on the ground.
NO APOYES LA MESA
SOBRE SUS PIERNAS
AGARRE LA
MESA
GABINETE NO AGARRES LAS PIERNAS
DO NOT LEAN THE
TABLE ON ITS LEGS
HOLD TABLE
CABINET DO NOT HOLD THE LEGS
PRECAUCION: Recomienda voltear la mesa por cuatro
adultos fuertes como mostrado.
1. Levante la mesa desde el piso.
2. Voltee la mesa.
3. Coloque los cuatro pies de la mesa sobre el piso al mismo tiempo.
8
8
5
1
4
4
5
22
1
4
5
&
No Bolts This Side
/ No atornille en este lado
This is the hole for Rivet Plug (#25).
/ Este es el agujero para el Enchufe
de remache (#25)
17
6
