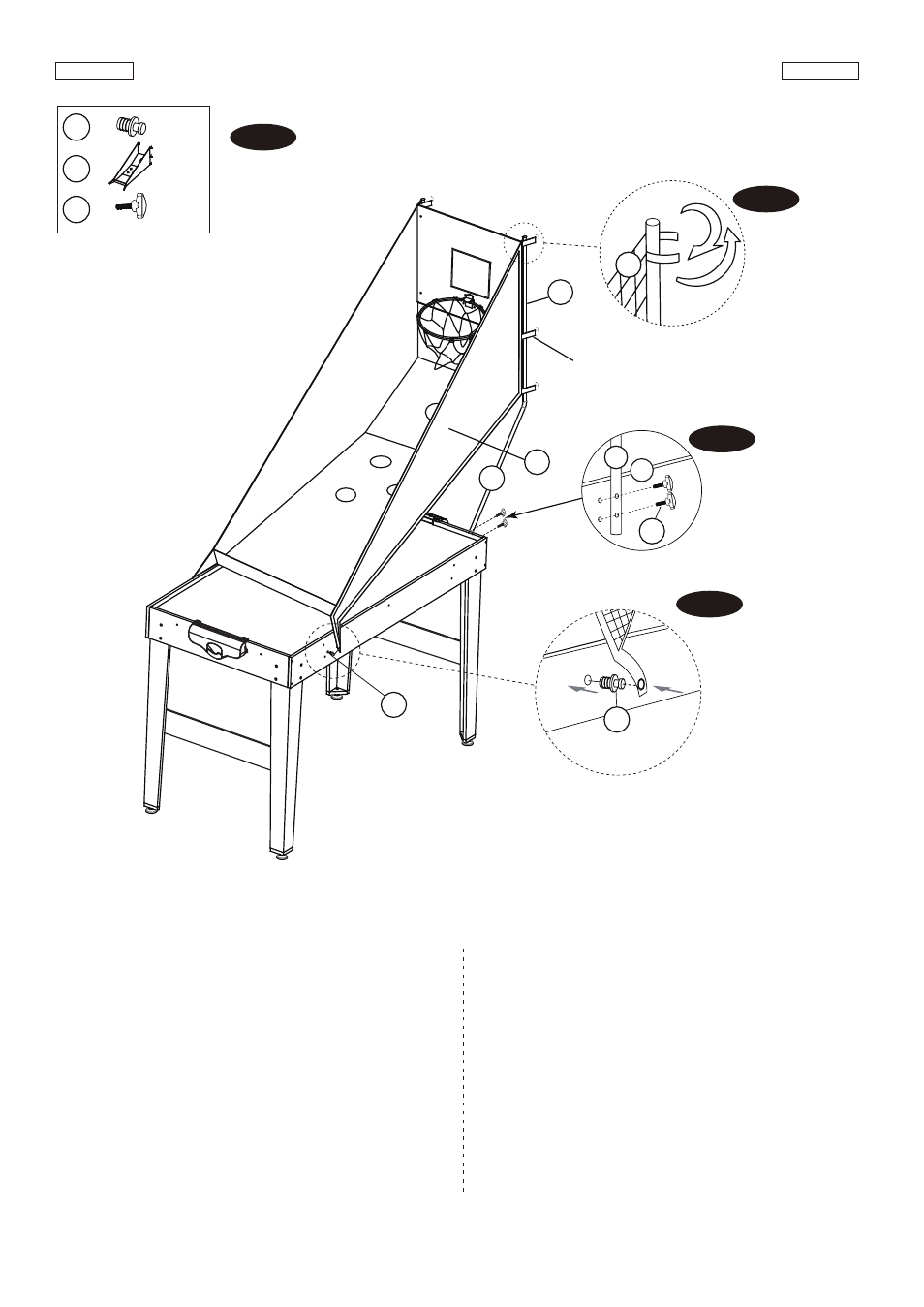

23. Attach the Crooked Pole (#9) to the end of Hockey
Table using two Butterfly Bolts (#A12) per Crooked
Pole. See FIG. 8A.
24. Attach the Ball Return Net (#14) to the Short Pole
(#10) using the Velcro strips. See FIG. 8B.
Secure the bottom of it to the Hockey Table using
two Rivet Plugs (#11). See FIG. 8C.
FIG.8
23. Adjunte el Palo Torcido (#9) en la final de la
Mesa de Hockey usando 2 Cerrojos de
Mariposa (#A12) por Poste Torcido.
Vea la FIG. 8A.
24. Adjunte la Red de Retorno de Baloncesto (#14)
a Palo Corto (#10) usando la Correa de Velcro.
Véa FIG. 8B.
Asegure la parte inferior de éste a la Mesa de
Hockey usando dos Remaches (#11).
Véa FIG. 8C.
