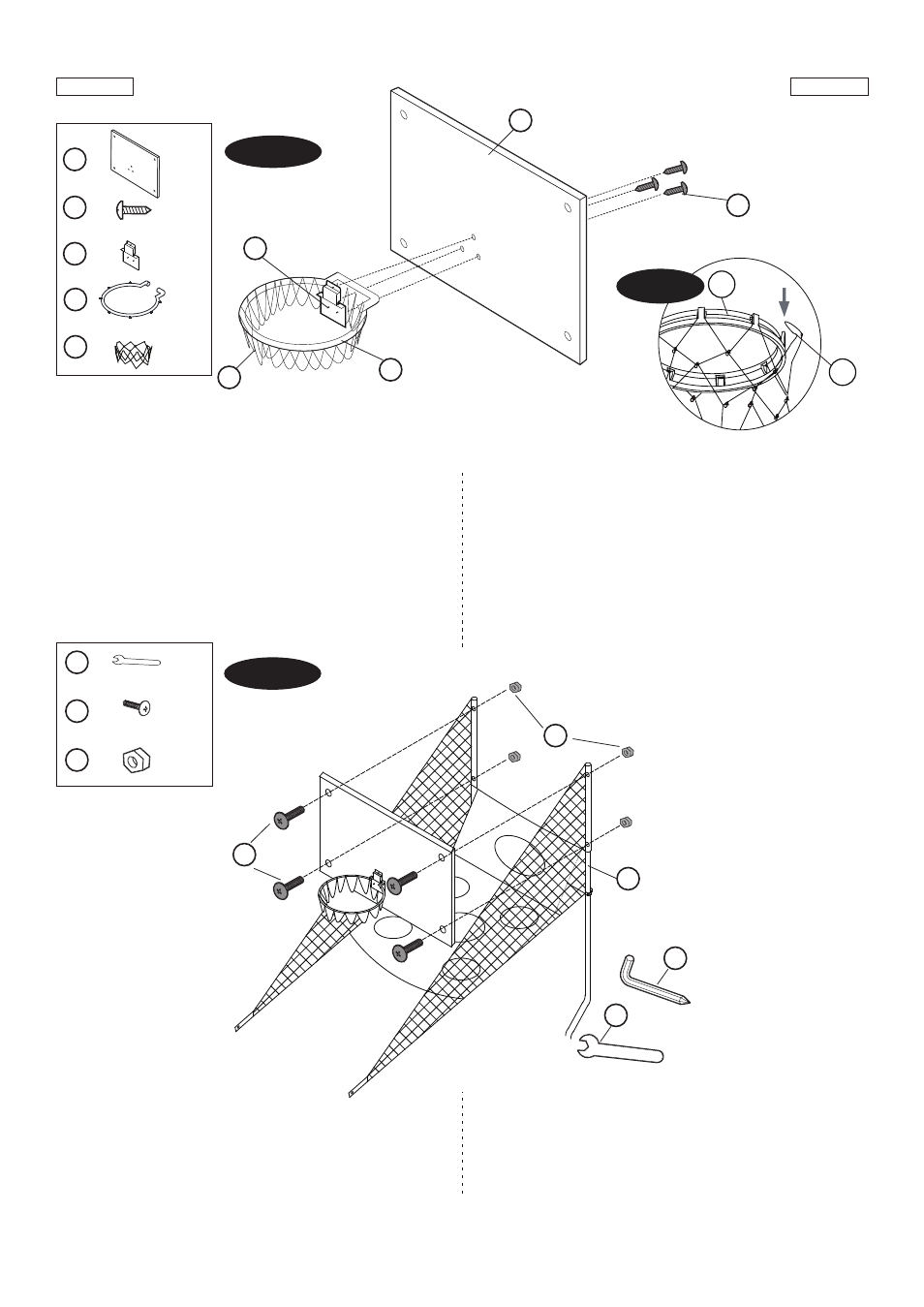

FIG.10
15. Adjunte el Canasta (#46) y Tarjeta Fijo(#45) al Tablero
del Baloncesto (#12) usando 3 Tornillos (#21).
Vea la FIG. 10.
16. Fije la Red del Baloncesto (#54) en la Canasta (#46)
deslizándolo la parte superior de la red sobre los
ganchos de la Canasta.
Véa FIG. 10A.
FIG.10
15. Attach the Rim (#46) and Fixed Card (#45) to the
Basketball Board (#12) using three Screws (#21).
See FIG. 10.
16. Attach the Basketball Net (#54) to the Rim (#46) by
slipping the top of the Net over the Rim hooks.
See FIG. 10A.
FIG.11
17. Adjunte el pre-ensamblado FIG. 10 al Poste de Baloncesto
(#10) usando 4 Cerrojos (#22) y 4 Tuercas (#23).
Vea la FIG. 11.
FIG.11
17. Attach the pre-assembled FIG.10 to the Basketball
Pole (#10) using four Bolts (#22) and four Nut (#23).
See FIG. 11.
FIG. 10
X 1
12
X 1
45
X 1
46
X 1
54
X 3
21
FIG. 11
X 4
X 4
23
22
X 1
13
10
23
24
13
22
FIG.10A
46
54
46
45
21
12
54
