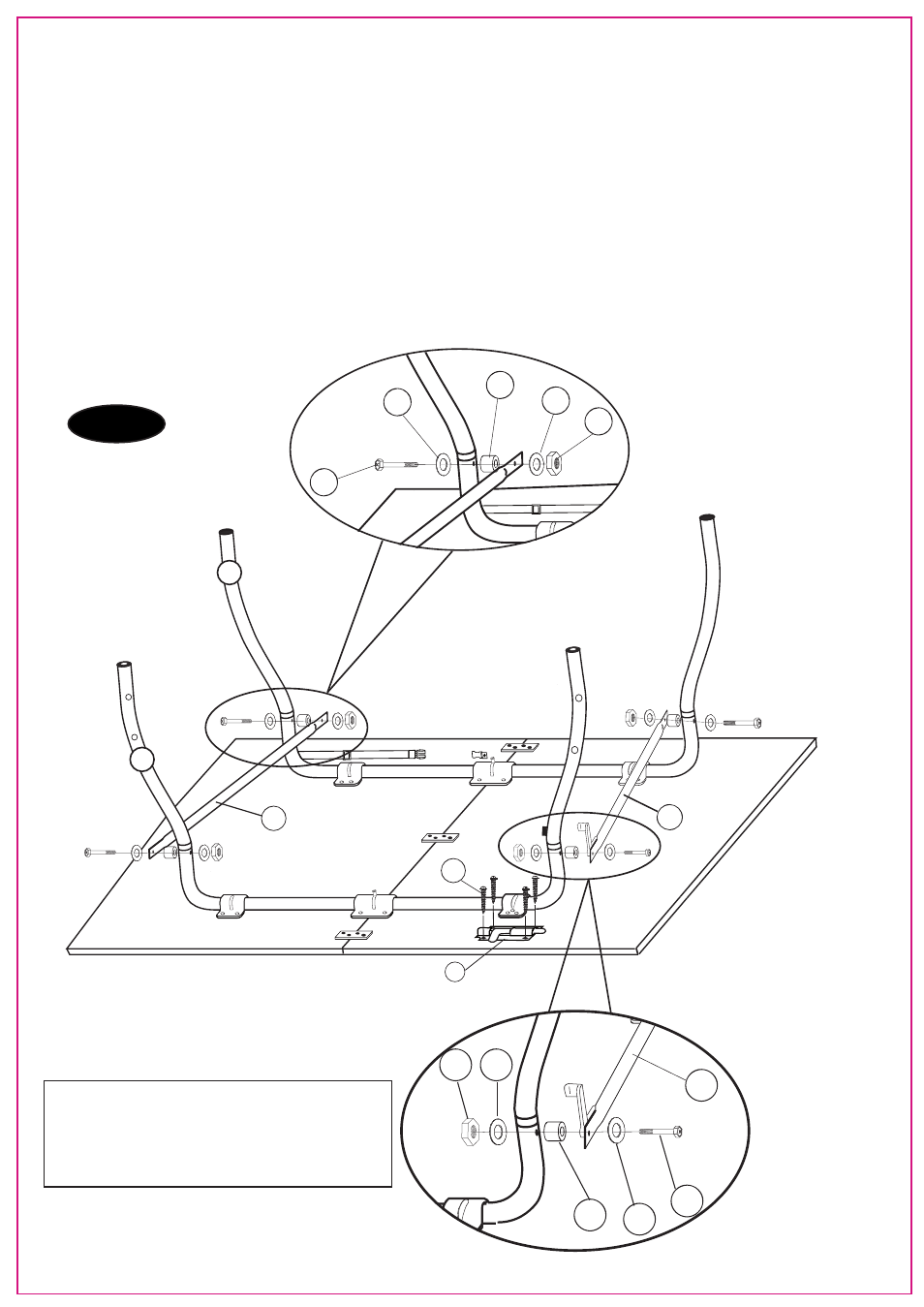

FIG.3
FIG. 3
14
13
4
3
4
7
14 4
3
4 13
8 7
5
6
17
9. Atar una terminal del tubo de conexión (#8) hacia parte interior de la pata curvada exterior (#5) usando una tornillo (#3)
dos arandelas (#4), un espaciador (#14) y una tuerca (#13)
10. Repetir los mismo pasos con otro terminal del tubo de conexión, solamente atando hacia parte exterior de la pata
curvada interior (#6).
11. Atando un terminal de este tubo de conexión con bloqueador (#7), en la parte interior de la pata curvada exterior (#5)
usando un tornillo (#3), dos arandelas (#4), un espaciador (#14) y una tuerca (#13).
12. Repetir los mismo pasos con otro terminal de la tubo de conexión, solamente atando en la parte exterior de la pata
curvada interior (#6).
13. Proximo paso, sujetar el pasador del bloqueo (#10) en la parte inferior de la mesa usando 4 tornillos (#18).
14. Repetir los mismo pasos con otra mitad de la mesa.
Centro
Jugador
18
10
Nota:
Tenga cuidado sobre la dirección de montaje
de dibujos cuando está montando el Tubo de
Conexión #7 y #8 para encajar la función de
pliegue.
