4 RP1001C 电流探头用户手册

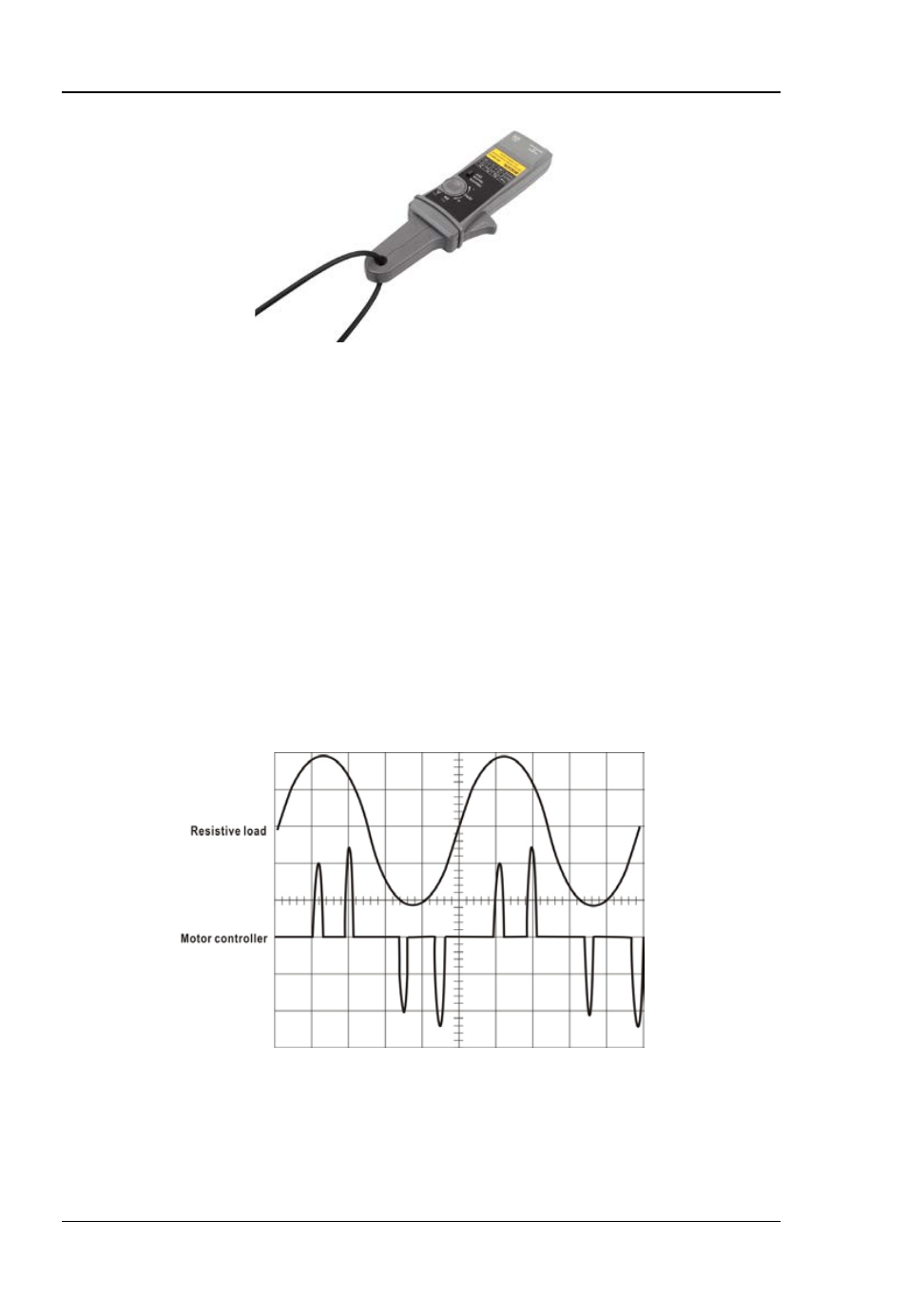

图
2 测试夹与导体的连接
5
适当的调节电流探头和示波器以获得稳定的波形。此时，您可以
同时查看到电流的
AC 和 DC 分量。当示波器的耦合方式设置为交
流时，您只可以查看电流的
AC 分量。AC 分量的计算方法：示波
器测得的的电压幅度与当前选择的电流探头档位（
10mV/A 或
100mV/A）的比值。
注意：连接不同的测量仪器所显示出来的电流会有所不同。虽然
RMS 电流只能适用于低频电流，但是其瞬时峰值可能会很高。下
图为用电阻负载所绘制的电流波形与用电机控制器所绘制的区
别。
图
3 典型的电流波形比较
