逻辑探头的使用方法

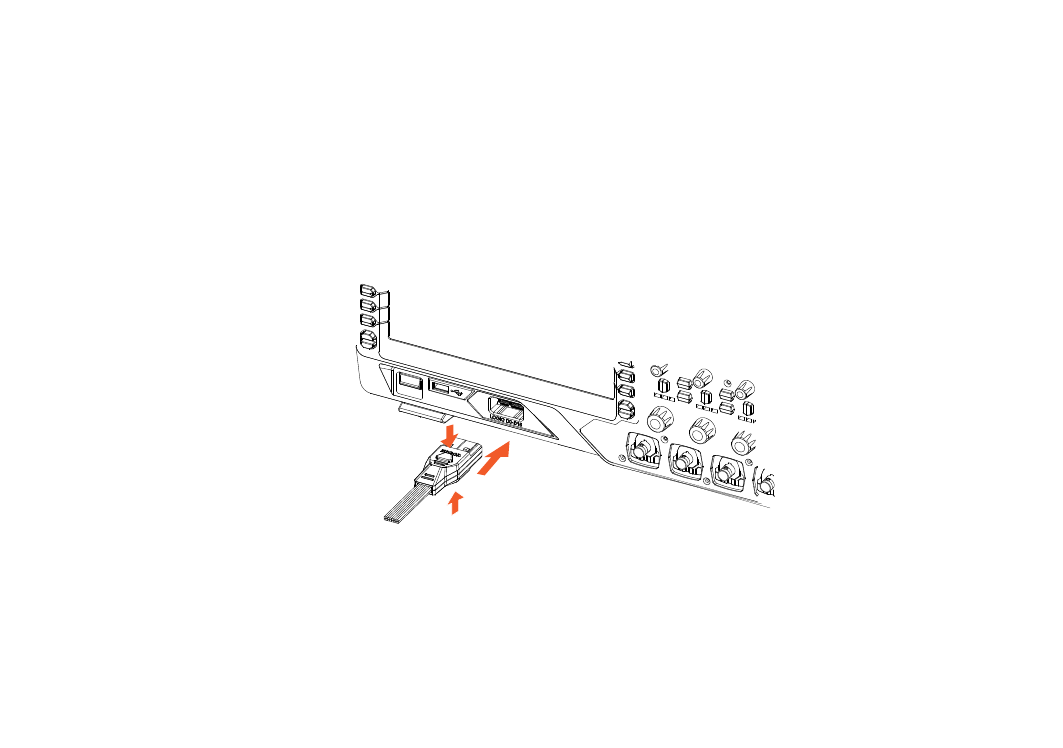

1． 连接 RPL2316 至示波器：上下按压逻辑探头单线端两侧的按钮，按照
下图箭头所指方向垂直连接至
MSO4000 系列数字示波器前面板的
[LOGIC D0-D15]接口。注意：“RIGOL”字样朝上，标签朝下。
2． 连接被测信号至 RPL2316：用户可以根据测试需要将任意数量（≤16）
的被测信号连接至
RPL2316，连接时需要注意，输入信号的幅度不能超
过探头的最大工作电压范围。为适应不同的应用场合，
RPL2316 提供了
