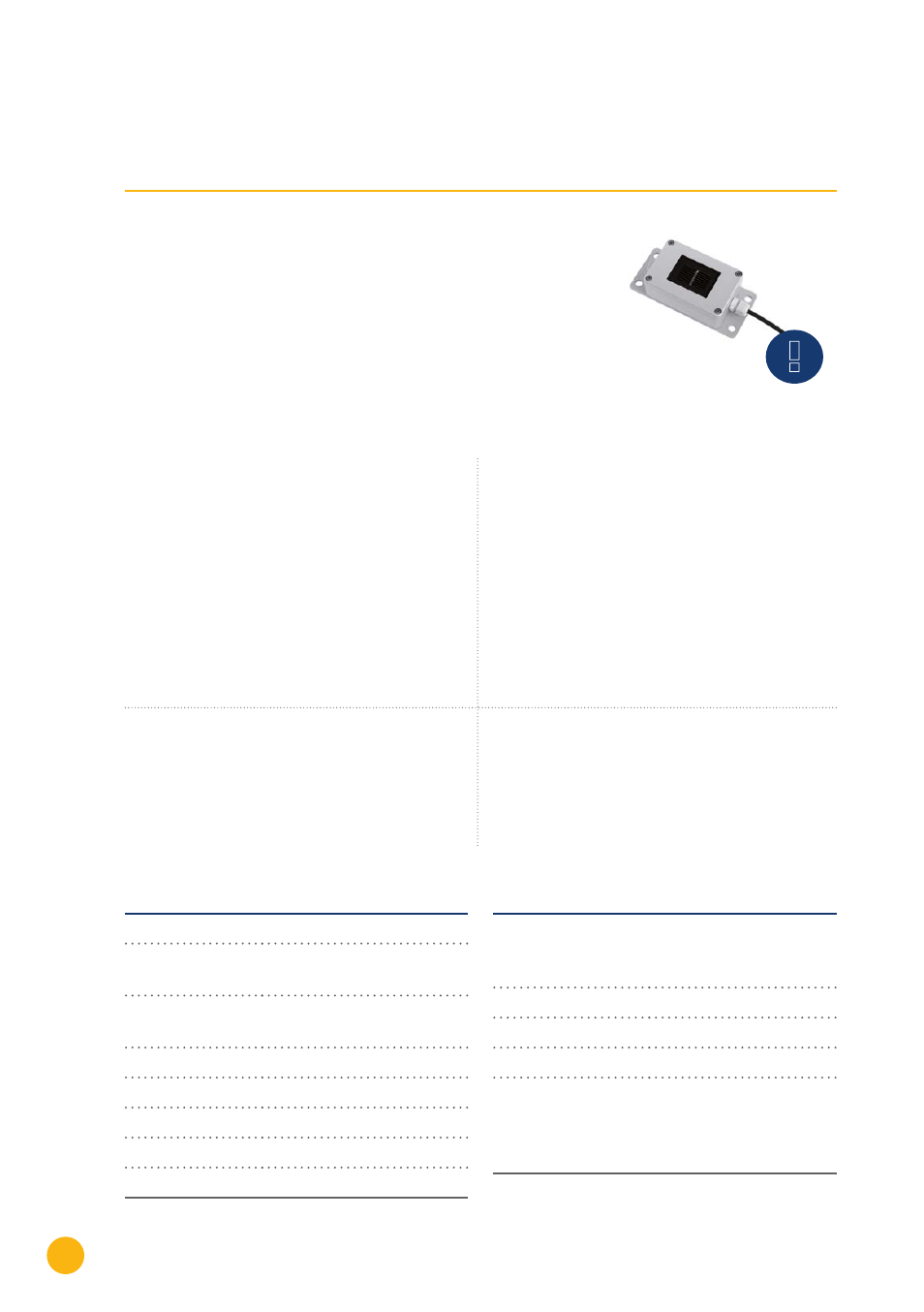

8
Sensore di irraggiamento in silici
Cella con misurazione integrata della temperatura
I sensori di irraggiamento solare rappresentano una soluzione
conveniente per controllare in qualsiasi momento l’andamento
della produzione degli impianti solari. Solo se irraggiamento
solare viene rilevato parallelamente alla potenza prodotta,
è possibile individuare con estrema facilità eventuali difetti
dei componenti.
Caratteristiche / Vantaggi
Comportamento simile ad un modulo solare
•
Buona corrispondenza fra l’intensità di irraggia-
mento misurata e la potenza dell’impianto solare
•
Elemento sensore: Cella solare cristallina, 20 mm
x 34 mm
•
campo di misurazione intensità di irraggiamento:
da 0 a 1400 W/m 2
Precisione elevata grazie alla compensazione
della temperatura
•
Errore massimo +/- 8 % (FSR) con raggio di
luce verticale e condizioni di prova standard
(STC)
Misurazione della temperatura della cella
•
Alternativa conveniente alla misurazione diretta
della temperatura del modulo (consente un
calcolo della produzione ancora più preciso)
•
Errore massimo di misurazione +/- 2 K con tem-
pera tura della cella a 25 °C elemento sensore:
KTY83-110
•
Campo di misurazione temperatura della cella:
-25 … +75 °C
Interfaccia segnale digitale secondo RS485
•
Elevata resistenza alle interferenze grazie alla
trasmissione differenziale dei dati
•
Cavo di collegamento allungabile fino a 50 m
Custodia sensore
Materiale Alluminio verniciato a polvere
Piastra di montaggio
3 mm alluminio verniciato a
polvere con foro M8
Dimensioni (exhxP)
138 mm x 38 mm x 64 mm
(con piastra di montaggio)
Peso ca. 440 g
Classe di protezione IP67
Temperatura ambiente -25 – +70 °C
Range di temperatura -25 – +85 °C
Umidità relativa dell’aria 20 – 95 %
Elettronica
Alimentazione
8 – 28 Vdc, tramite cavo per
trasmissione dati RS485 da
Solar-Log™
Assorbimento di corrente Tipicamente 10 mA
Interfaccia segnale RS485
Protocollo Solar-Log™, 9600 Baud, 8N1
Cavo di collegamento
•
a 4 poli, 3 m, resistente agli
agenti atmosferici e ai raggi
UV (LiY(St) 11 Y (4 x 0,14)
•
allungabile fino a max. 50 m
compatibile con tutti i
modelli attuali di Solar-Log™
