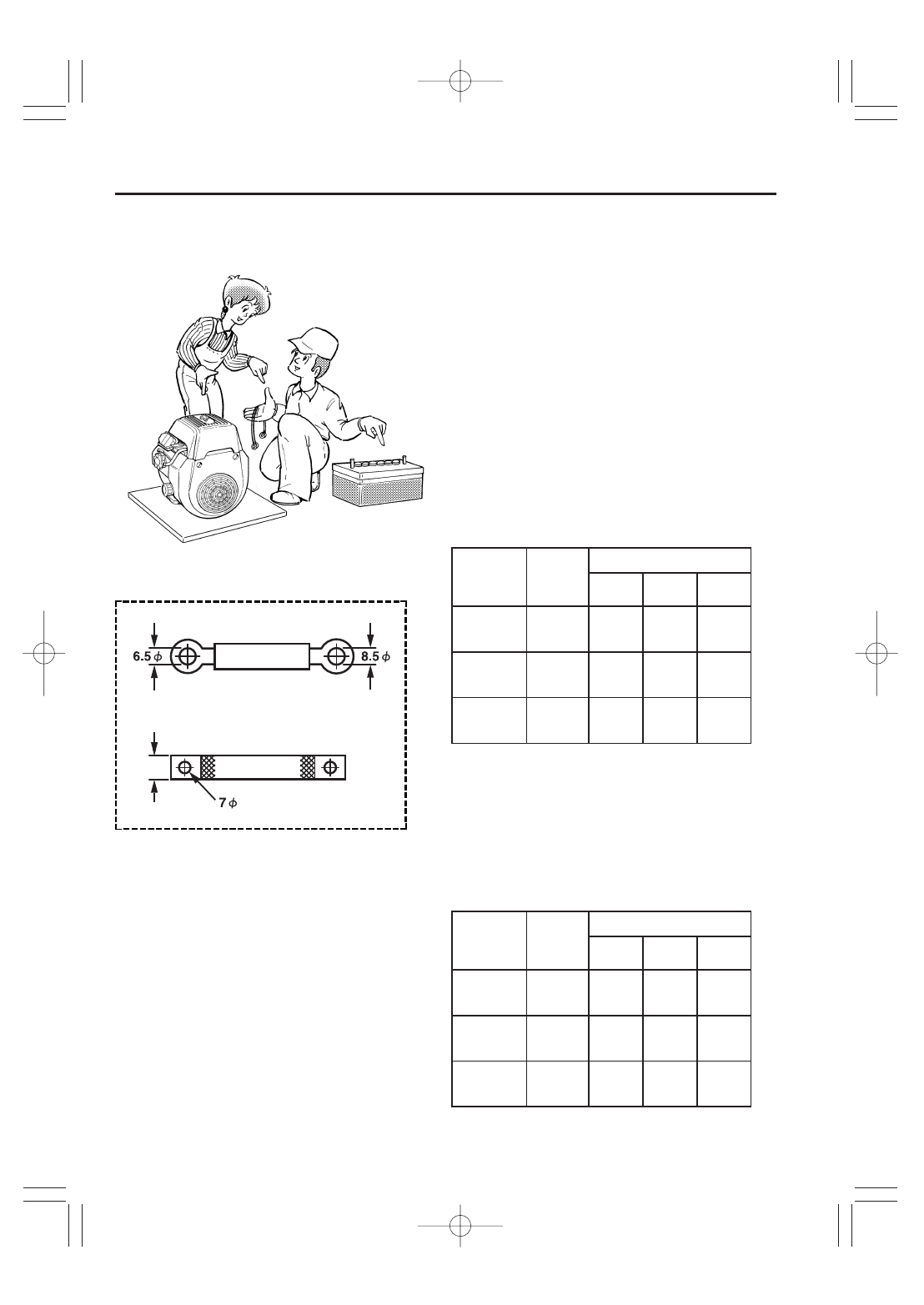

4. INSTALACIÓN DE LA BATERÍA
PIEZAS NECESARIAS
Utilice una batería de 12V-36AH o
más.
Emplee un cable adecuado y un cable
de toma de tierra para conectar la
batería, el interruptor de la llave y el
motor de arranque eléctrico.
CABLES DE LA BATERÍA
TOMA A TIERRA : utilice un cable plano
con terminales de sección de 0,03
pulgadas cuadradas o más.
(CALA SAE 4)
LA406
LA408
CABLE
CABLE A TIERRA
25mm
CABLE DEL INTERRUPTOR
DE LA LLAVE
Para el encendido del motor, es necesario realizar una instalación de cables antes
del funcionamiento normal del motor.
LONGITUD
CABLE
menos de
1,5 m
7,3 mm
1
6
AV15
1,5 m a
2,5 m
8,5 mm
0
4
AV20
2,5 m a
4,0 m
10,8 mm
3/0
2
AV30
DIAM.
CABLE
CALA CABLE
AWG (BS)
BWG
SAE
JIS
LONGITUD
CABLE
menos de
1,5 m
1,5 mm
14
16
AV1,25
1,5 m a
3,0 m
1,9 mm
12
14
AV2
3,0 m a
5,0 m
2,4 mm
10
13
AV3
DIAM.
CABLE
CALA CABLE
AWG (BS)
BWG
SAE
JIS
