10025808 5

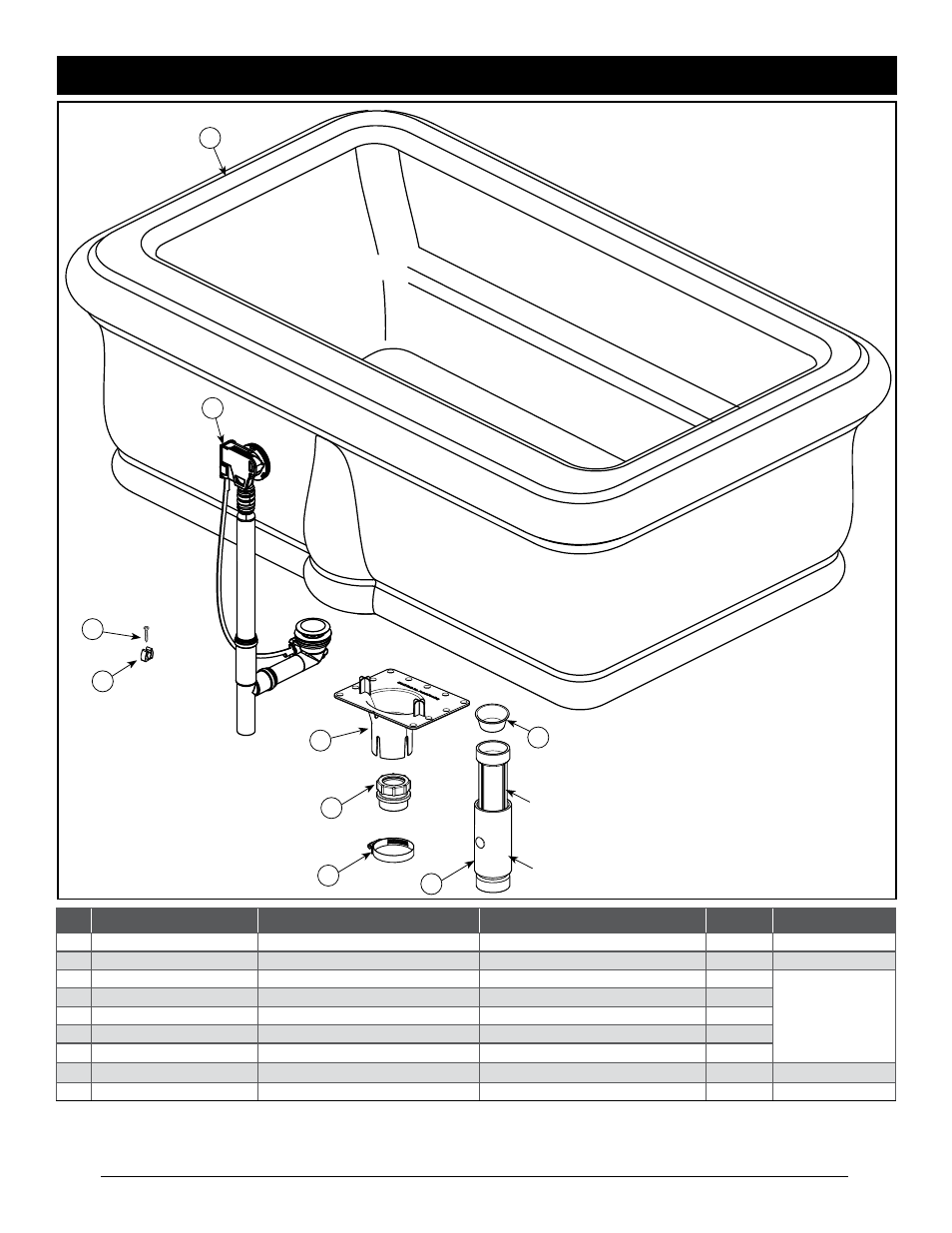

parts and components • liste des pièces et composantes • piezas y componentes
# part pièce pieza Qty • Qté code
1 Bathtub Baignoire Bañera 1 101398
2 Geberit Overflow Trop-plein Geberit Rebosadero Geberit 1 10025081-XXX
3a F 2 installation flange Bride d'installation F 2 Brida de instalación F 2 1
10032747
3b Drain adapter Adapteur pour siffon Adaptador para desagüe 1
3c Clamp Collet Abrazadera 1
3d Slip joint (Female-female) Raccord coulissant (Femelle-femelle) Junta de expansión (Hembra-hembra) 1
3e Prevention cap Bouchon de prevention Tapón de prevención 1
5 Anchors Ancrage Agarradera 4 10002739
6 #8 x 1" Screws Vis no 8 x 1 po Tornillos 8 x 1" 4 10009364
1
2
3b
3a
5
6
3c
3d
male end
bout mâle
extremo macho
female end
bout femelle
extremo hembra
3e
