4-735-023-

01(1)

E-mount

©2018 Sony Corporation

Printed in Thailand

SEL24F14GM

電気製品は、安全のための注意事項を守ら

ないと、人身への危害や火災などの財産へ

の損害を与えることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品
の取り扱いかたを示しています。この取扱説明書をよくお読
みの上、製品を安全にお使いください。お読みになったあとは、
いつでも見られる所に必ず保管してください。

この「取扱説明書」ではレンズの使いかたを説明し

ています。使用上のご注意など、レンズに共通した

ご注意や説明については別冊の「使用前のご注意」

でご覧頂けます。

必ずご使用の前に、本書と合わせてよくお読みのう

えでご使用ください。

本機はソニー製αカメラシステムEマウントカメラ専

用のレンズです。Aマウントカメラにはお使いになれ

ません。

35mm判相当の撮像素子範囲に対応しています。

35mm判相当の撮像素子搭載機種ではカメラ設定に

よってAPS-Cサイズでも撮影が可能です。

カメラの設定方法については、カメラの取扱説明書を

ご覧ください。
カメラ本体との互換情報については専用サポートサイ

トでご確認ください。

http://www.sony.jp/support/ichigan/

使用上のご注意

• レンズを絶対に太陽や強い光源に向けたままにしないで

ください。レンズの集光作用により、発煙や火災、ボディ・
レンズ内部の故障の原因になります。やむを得ず太陽光
下等におく場合は、前後レンズキャップを取り付けてく
ださい。

• 逆光撮影時は、太陽を画角から充分にずらしてください。

太陽光がカメラ内部で焦点を結び、発煙や火災の原因と
なることがあります。また、太陽を画角からわずかに外
しても発煙や火災の原因となることがあります。

• レンズを取り付けてカメラを持ち運ぶときは、カメラと

レンズの両方をしっかり持ってください。

• 本機は防じん、防滴性に配慮して設計されていますが、防

水性能は備えていません。雨中使用時などは、水滴がか
からないようにしてください。

フラッシュ使用時のご注意

• フラッシュ使用時には、レンズフードをはずして1m以上

離れて撮影してください。

• レンズとフラッシュの組み合わせによっては、レンズが

フラッシュ光を妨げ、写真の下部に影ができることがあ
ります。その場合は、撮影距離を調整して撮影してくだ
さい。

周辺光量について

• レンズは原理的に画面周辺部の光量が中心部に比べ低下

します。周辺光量の低下が気になる場合は、開放絞りか
ら1~ 2段絞り込んでご使用ください。

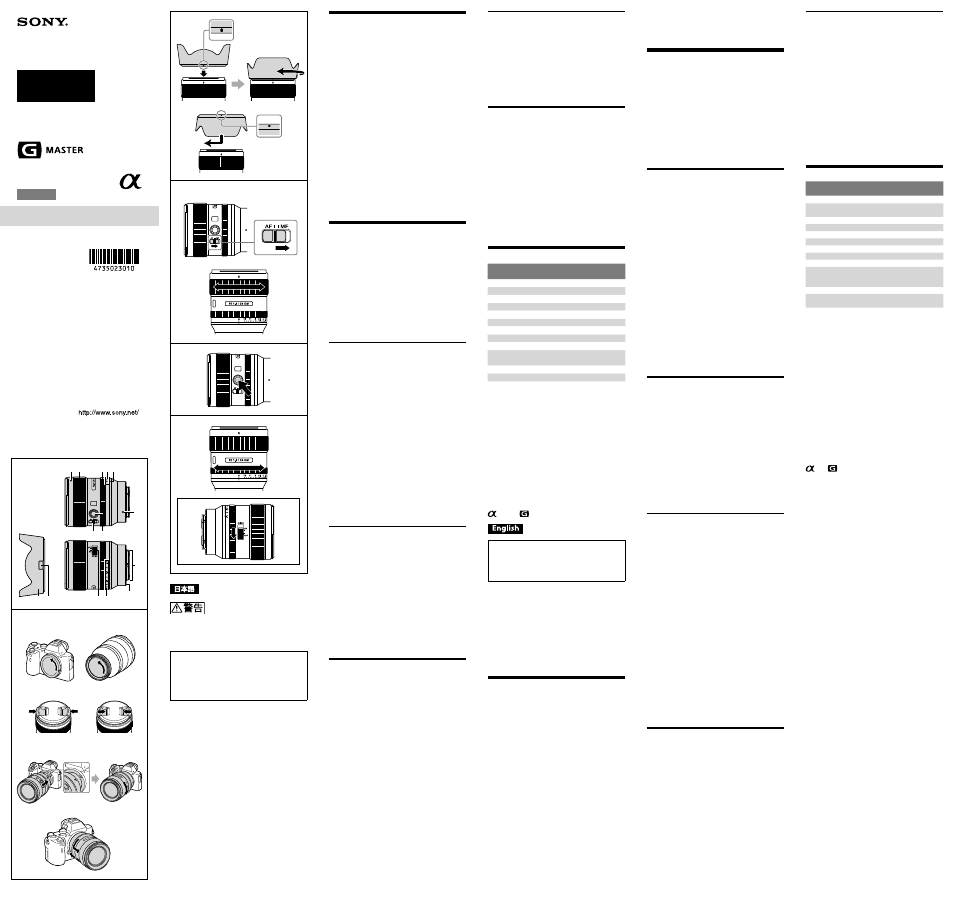

各部のなまえ

1 レンズフード指標

2 フォーカスリング

3 絞りリング

4 絞り目盛

5 絞り指標

6 マウント標点

7 フォーカスモードスイッチ

8 フォーカスホールドボタン

9 レンズフード

10 フード取りはずしボタン

11 絞りリングクリック切換スイッチ

12 レンズ信号接点*

13 レンズマウントゴムリング
* 直接手で触れないでください。

レンズの取り付けかた/取りはず

しかた

取り付けかた(イラスト

参照)

1

前後のレンズキャップとカメラのボディ

キャップをはずす。

• レンズフロントキャップは図の(1)、

(2)の2通りの方

法で取り付け/取りはずしができます。

(2)は、レン

ズフードを付けた状態でのレンズキャップの取り付
け/取りはずしに便利です。

2

レンズとカメラの白の点(マウント標点)を

合わせてはめ込み、レンズを軽くカメラに押
し当てながら、時計方向に「カチッ」とロック
がかかるまでゆっくり回す。

• レンズを取り付けるときは、カメラのレンズ取りは

ずしボタンを押さないでください。

• レンズを斜めに差し込まないでください。

取りはずしかた(イラスト

参照)

カメラのレンズ取りはずしボタンを押したま
ま、レンズを反時計方向に回してはずす。

レンズフードを取り付ける

画面外にある光が描写に影響するのを防ぐために、レ

ンズフードの使用をおすすめします。

レンズフードの赤線をレンズの赤線(レンズ
フード指標)に合わせてはめ込み、

「カチッ」とい

うまで時計方向に回す。

• カメラ内蔵、もしくは外付けフラッシュを使って撮影す

るときは、フラッシュ光が遮られることがありますので、
レンズフードをはずしてください。

• 撮影後レンズフードを収納するときは、逆向きにレンズ

に取り付けてください。

取りはずしかた

レンズフードのフード取りはずしボタンを押し
ながら、反時計方向に回してはずす。

ピントを合わせる

• 本製品のフォーカスモードスイッチは、一部のカメラ本

体においてお使いになれません。
カメラ本体との互換情報については専用サポートサイト
でご確認ください。

AF(オートフォーカス)/ MF(マニュアル

フォーカス)の切り替え

AF(オートフォーカス:自動ピント合わせ)/ MF(マ

ニュアルフォーカス:手動によるピント合わせ)の設定

を、レンズ側で切り替えることができます。

AFで撮影する場合は、カメラ側とレンズ側両方の設定

をAFにします。カメラ側あるいはレンズ側のいずれか

一方、または両方の設定がMFの場合、MFになります。

レンズ側の設定

フォーカスモードスイッチを、AFまたはMFの
いずれか設定したいほうに合わせる(1)。

• カメラのフォーカスモードの設定方法については、カメ

ラの取扱説明書をご覧ください。

• MFではファインダー等を見ながらフォーカスリングを

回して、ピントを合わせます(2)。

AF/MFコントロールボタンを装備したカメラをお

使いの場合

• AF動作時にAF/MFコントロールボタンを押すと、一時的

にMFへ切り替えることができます。

• MF動作時にAF/MFコントロールボタンで一時的にAFへ

切り替えができるのは、レンズの設定がAF、カメラの設
定がMFの場合となります。

フォーカスホールドボタンを使用

する

• 本製品のフォーカスホールドボタンは、一部のカメラ本

体においてお使いになれません。
カメラ本体との互換情報については専用サポートサイト
でご確認ください。

AF中にフォーカスホールドボタンを押すと、AFの駆

動を止めることができます。ピントが固定され、その

ままのピントでシャッターを切れます。シャッターボ

タンを半押しした状態で、フォーカスホールドボタン

を離すと、AFが再開します。

明るさを調節する

絞り指標に絞り目盛「A」を合わせると、オートアイリ

スモードになり、カメラ本体で明るさを調節できます。

また、絞りリングを回すことで、光量をF1.4 ~ F16にマ

ニュアル調節できます。

マニュアルで光量調節する

カメラがMモードまたはAモードの状態で、絞りリング

を回して、希望の絞り値(F値)に合わせる。

ご注意

動画撮影時に絞りリングを操作するときは、絞りリン

グクリック切換スイッチを「OFF」にしてください。

(イ

ラスト

-a

絞りリングクリック切換スイッチがOFFのときは、操

作音が軽減されます。

(動画撮影用)

絞りリングクリック切換スイッチを「ON」にしたまま

動画撮影中に絞りを変更すると、操作音が記録されま

す。

主な仕様

商品名

(型名)

FE 24mm F1.4 GM
(SEL24F14GM)

焦点距離(mm)

24

焦点距離イメージ*¹(mm)

36

レンズ群一枚

10-13

画角1*²

84°

画角2*²

61°

最短撮影距離*³(m)

0.24

最大撮影倍率(倍)

0.17

最小絞り

F16

フィルター径(mm)

67

外形寸法(最大径×長さ)

(約:mm)

75.4 × 92.4

質量(約:g)

445

手ブレ補正機能

なし

*¹ 撮像素子がAPS-Cサイズ相当のレンズ交換式デジタル

カメラ装着時の35mm判換算値を表します。

*² 画角1は35mm判カメラ、画角2はAPS-Cサイズ相当の撮

像素子を搭載したレンズ交換式デジタルカメラでの値
を表します。

*³ 最短撮影距離とは、撮像素子面から被写体までの距離を

表します。

• レンズの機構によっては、撮影距離の変化に伴って焦点

距離が変化する場合があります。記載の焦点距離は撮影
距離が無限遠での定義です。

同梱物(( )内の数字は個数)

レンズ(1)、レンズフロントキャップ(1)、

レンズリヤキャップ(1)、レンズフード(1)、

レンズケース(1)、印刷物一式
仕様および外観は、改良のため予告なく変更すること

がありますが、ご了承ください。

 および 

 はソニー株式会社の商標です。

This instruction manual explains how to use
lenses. Precautions common to all lenses such
as notes on use are found in the separate
“Precautions before using”. Be sure to read both
documents before using your lens.

This lens is designed for Sony α camera system
E-mount cameras. You cannot use it on A-mount
cameras.
The FE 24mm F1.4 GM is compatible with the range
of a 35mm format image sensor.
A camera equipped with a 35mm format image
sensor can also be set to shoot at APS-C size.
For details on how to set your camera, refer to its
instruction manual.

For further information on compatibility, visit the
web site of Sony in your area, or consult your dealer
of Sony or local authorized service facility of Sony.

Notes on Use

• Do not leave the lens exposed to the sun or a bright

light source. Internal malfunction of the camera body
and lens, smoke, or a fire may result due to the effect
of light focusing. If circumstances necessitate leaving
the lens in sunlight, be sure to attach the lens caps.

• When shooting against the sun, keep the sun

completely out of the angle of view. Otherwise, solar
rays may be concentrated at a focal point inside
the camera, causing smoke or a fire. Keeping the
sun slightly out of the angle of view may also cause
smoke or a fire.

• When carrying a camera with the lens attached,

always firmly hold both the camera and the lens.

• This lens is not water-proof, although designed with

dust-proofness and splash-proofness in mind. If using
in the rain etc., keep water drops away from the lens.

Precautions on using a flash

• When using a flash, always remove the lens hood and

shoot at least 1 m (3.3 feet) away from your subject.

• With certain combinations of lens and flash, the lens

may partially block the light of the flash, resulting in a
shadow at the bottom of the picture. In such a case,
adjust the shooting distance before shooting.

交換レンズ

Interchangeable Lens

Objectif interchangeable

取扱説明書

Operating Instructions
Mode d’emploi
Manual de instrucciones

FE 24mm

F1.4 GM

Vignetting

• When using the lens, the corners of the screen

become darker than the center. To reduce this
phenomena (called vignetting), close the aperture by
1 to 2 stops.

Identifying the Parts

1 Lens hood index
2 Focusing ring
3 Aperture ring
4 Aperture scale
5 Aperture index
6 Mounting index
7 Focus mode switch
8 Focus hold button
9 Lens hood
10 Hood release button
11 Aperture click switch
12 Lens contacts*
13 Lens mount rubber ring

* Do not touch the lens contacts.

Attaching and Detaching the

Lens

To attach the lens

(See illustration

.)

1

Remove the rear and front lens caps and

the camera body cap.

• You can attach/detach the front lens cap in two

ways, (1) and (2). When you attach/detach the
lens cap with the lens hood attached, use method
(2).

2

Align the white index on the lens barrel

with the white index on the camera
(mounting index), then insert the lens
into the camera mount and rotate it
clockwise until it locks.

• Do not press the lens release button on the

camera when mounting the lens.

• Do not mount the lens at an angle.

To remove the lens

(See illustration

.)

While holding down the lens release
button on the camera, rotate the lens
counterclockwise until it stops, then detach
the lens.

Attaching the Lens Hood

It is recommended that you use a lens hood to
reduce flare and ensure maximum image quality.

Align the red line on the lens hood with the
red line on the lens (lens hood index), then
insert the lens hood into the lens mount and
rotate it clockwise until it clicks into place.

• When using a built-in camera flash or an external

flash attached to the camera, remove the lens hood to
avoid blocking the flash light.

• When storing, fit the lens hood onto the lens

backwards.

To remove the lens hood

While holding down the hood release button
on the lens hood, rotate the lens hood
counterclockwise.

Focusing

• The focus mode switch of this lens does not function

with some camera models.
For further information on compatibility, visit the web
site of Sony in your area, or consult your dealer of
Sony or local authorized service facility of Sony.

To switch AF (auto focus)/

MF (manual focus)

The focus mode can be switched between AF and
MF on the lens.
For AF photography, both the camera and lens
should be set to AF. For MF photography, either or
both the camera or lens should be set to MF.

To set the focus mode on the lens

Slide the focus mode switch to the
appropriate mode, AF or MF (1).

• Refer to the camera manuals to set the focus mode of

the camera.

• In MF, turn the focusing ring to adjust the focus (2)

while looking through the viewfinder, etc.

To use a camera equipped with an AF/MF
control button

• By pressing the AF/MF control button during AF

operation, you can temporarily switch to MF.

• Pressing the AF/MF control button during MF

operation lets you temporarily switch to AF if the lens
is set to AF and the camera to MF.

Using the Focus Hold Buttons

• The focus hold button of this lens does not function

with some camera models.
For further information on compatibility, visit the web
site of Sony in your area, or consult your dealer of
Sony or local authorized service facility of Sony.

Press the focus hold button in AF to cancel AF.
The focus is fixed and you can release the shutter
on the fixed focus. Release the focus hold button
while pressing the shutter button halfway to start
AF again.

Adjusting the Exposure

When you align “A” on the aperture scale to the
aperture index, the camera is set to auto iris mode
and the exposure is set by the camera. And you can
adjust the amount of light between f/1.4 and f/16 by
rotating the aperture ring.

Adjust the amount of light manually

Rotate the aperture ring to the desired
exposure (f-stop) when the camera is set to
the M mode or A mode.

Notes

Set the aperture click switch to OFF when shooting
movies. (See illustration

-a)

When the aperture click switch is set to OFF, the
sound of the aperture ring is reduced. (For movie
recording)
If you change the aperture value while shooting a
movie with the aperture click switch set to ON, the
sound of the aperture ring will be recorded.

Specifications

Product name
(Model name)

FE 24mm F1.4 GM
(SEL24F14GM)

Focal length (mm)

24

35mm equivalent focal
length*¹ (mm)

36

Lens groups-elements

10-13

Angle of view 1*²

84°

Angle of view 2*²

61°

Minimum focus*³ (m (feet)) 0.24 (0.79)
Maximum magnification (X) 0.17
Minimum aperture

f/16

Filter diameter (mm)

67

Dimensions (maximum
diameter × height)
(approx., mm (in.))

75.4 Ч 92.4
(3 Ч 3 3/4)

Mass (approx., g (oz))

445 (15.7)

Shake compensation
function

No

*¹ This is the equivalent focal length in 35mm format

when mounted on an Interchangeable Lens Digital
Camera equipped with an APS-C sized image sensor.

*² Angle of view 1 is the value for 35mm cameras, and

angle of view 2 is the value for Interchangeable Lens
Digital Cameras equipped with an APS-C sized image
sensor.

*³ Minimum focus is the distance from the image

sensor to the subject.

• Depending on the lens mechanism, the focal length

may change with any change in shooting distance.
The focal lengths given above assume the lens is
focused at infinity.

Included items
(The number in parentheses indicates the number
of pieces.)
Lens (1), Front lens cap (1), Rear lens cap (1),
Lens hood (1), Lens case (1), Set of printed
documentation

Design and specifications are subject to change
without notice.

and

are trademarks of Sony Corporation.

Advertising
