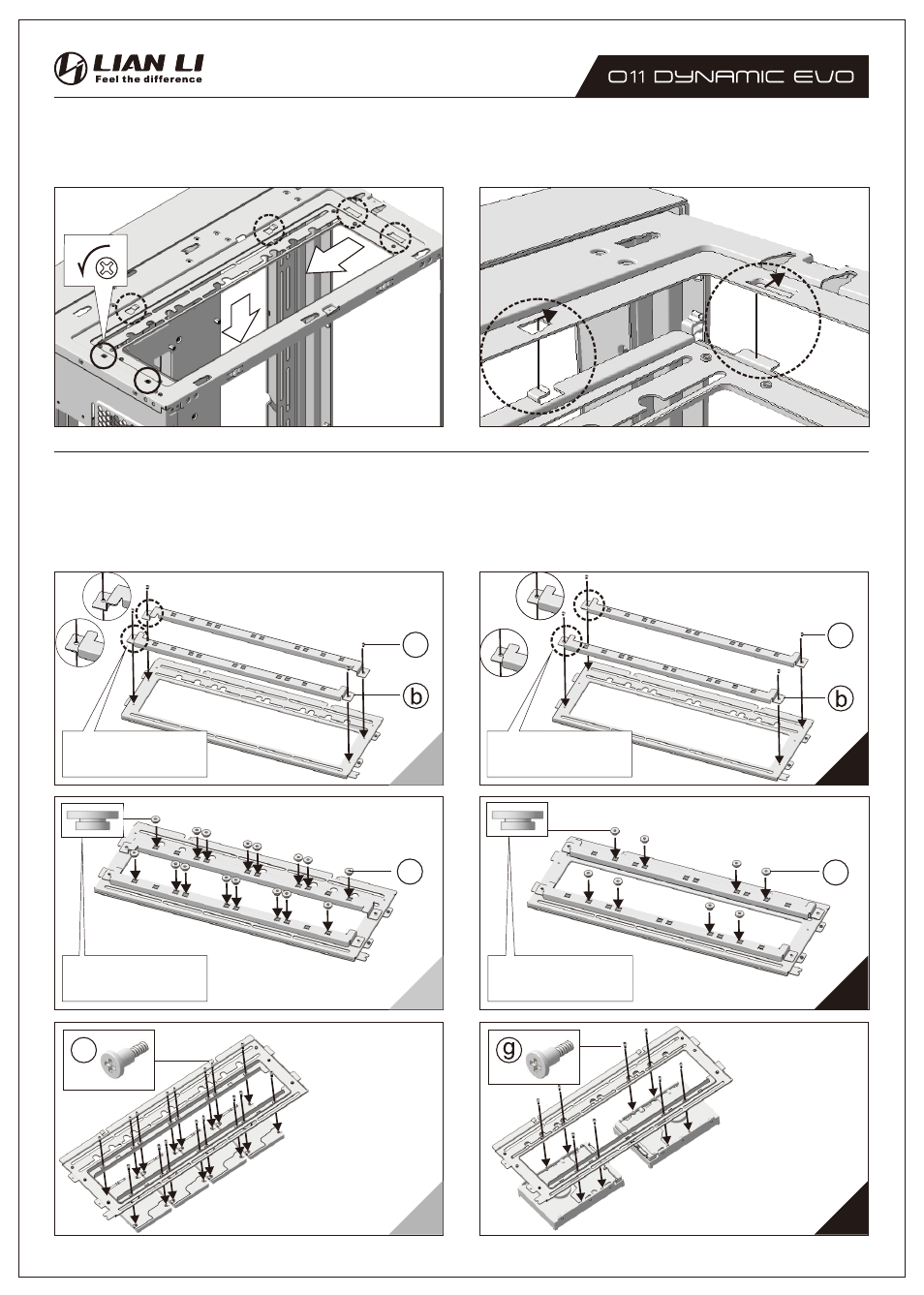

Lian Li O11 Dynamic EVO Mid-Tower Case (Black) - Manual (Page 14)

Remove the Top Fan Bracket
卸除上⾵扇⽀架 / Retirez le support du ventilateur supérieur / Entfernen Sie die obere Lüfterhalterung /
Retire el soporte del ventilador superior / 上部ファンブラケットを取り外します
Fit in
安 裝 扣 位
翻 轉 並 由 底 部 鎖 上 硬 碟
Transform Bottom Fan Bracket to Drive Holder
下⾵扇⽀架可安裝硬碟⽀架 Le support de ventilateur inférieur peut être installé avec un support de disque dur / /
Die untere Lüfterhalterung kann mit einer HDD-Halterung montiert werden / El soporte inferior del ventilador se puede
instalar con un soporte HDD / 下部 ファンブラケットは HDD ブラケットと⼀緒に取り付けることができます
- 14 -
1
o
2
3
e
注意⽅向
Attention direction
Anti-vibration rings installation
避 震 環 安 裝
2.5" SSD installation
2.5" 硬碟安裝
Turn over and fix the
2.5" SSD from the bottom
3.5" HDD bracket installation
3.5" 硬碟⽀架安裝
o
注意⽅向
Attention direction
Anti-vibration rings installation
避 震 環 安 裝
e
注意⽅向
Attention direction
3.5" HDD installation
3.5" 硬碟安裝
3
Turn over and fix the
3.5" HDD from the bottom
f
1
2
注意⽅向
Attention direction
2.5" SSD bracket installation
2.5" 硬碟⽀架安裝
翻 轉 並 由 底 部 鎖 上 硬 碟
1
2
3
