注意
确认所有接口都已正确的连接到 ATX 电源供应器上,以确保主板稳定的运行。

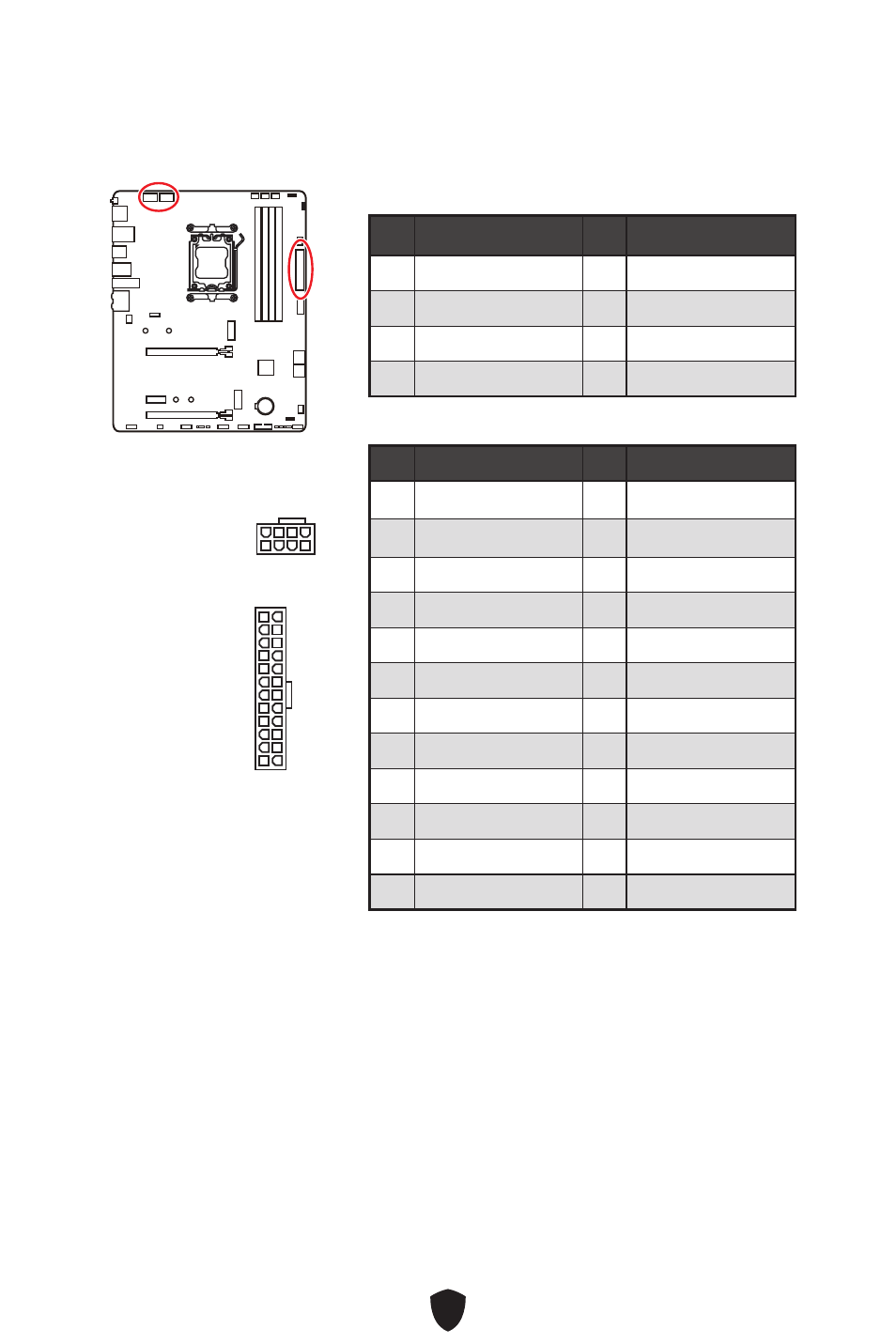

CPU_PWR1~2, ATX_PWR1: 电源接口
这些接口允许您连接一个 ATX 电源供应器。
CPU_PWR1~2
针脚
信号名称
针脚
信号名称
1
Ground
2
Ground
3
Ground
4
Ground
5
+12V
6
+12V
7
+12V
8
+12V
ATX_PWR1
针脚
信号名称
针脚
信号名称
1
+3.3V
2
+3.3V
3
Ground
4
+5V
5
Ground
6
+5V
7
Ground
8
PWR OK
9
5VSB
10
+12V
11
+12V
12
+3.3V
13
+3.3V
14
-12V
15
Ground
16
PS-ON#
17
Ground
18
Ground
19
Ground
20
Res
21
+5V
22
+5V
23
+5V
24
Ground
5
4
1
8
CPU_PWR1~2
24
13
1
12
ATX_PWR1
