JARGB_V2_1: A-RAINBOW V2 (ARGB Gen2) LED 接頭
JARGB_V2 接頭允許您連接ARGB Gen2 和基於 ARGB 規格的LED 燈條 。JARGB_V2 接頭
最多可支援 240 個可個別定址 RGB LED 燈條 ,最大額定功率為 3A (5V)。
接腳
訊號名稱
接腳
訊號名稱
1
+5V
2
Data
3
No Pin
4
Ground
1
1
1
1
D
+5V
JARGB_V2 接頭
JARGB_V2 接頭
系統風扇接頭
JARGB_V2 延長線
ARGB/ ARGB Gen2 LED 燈條

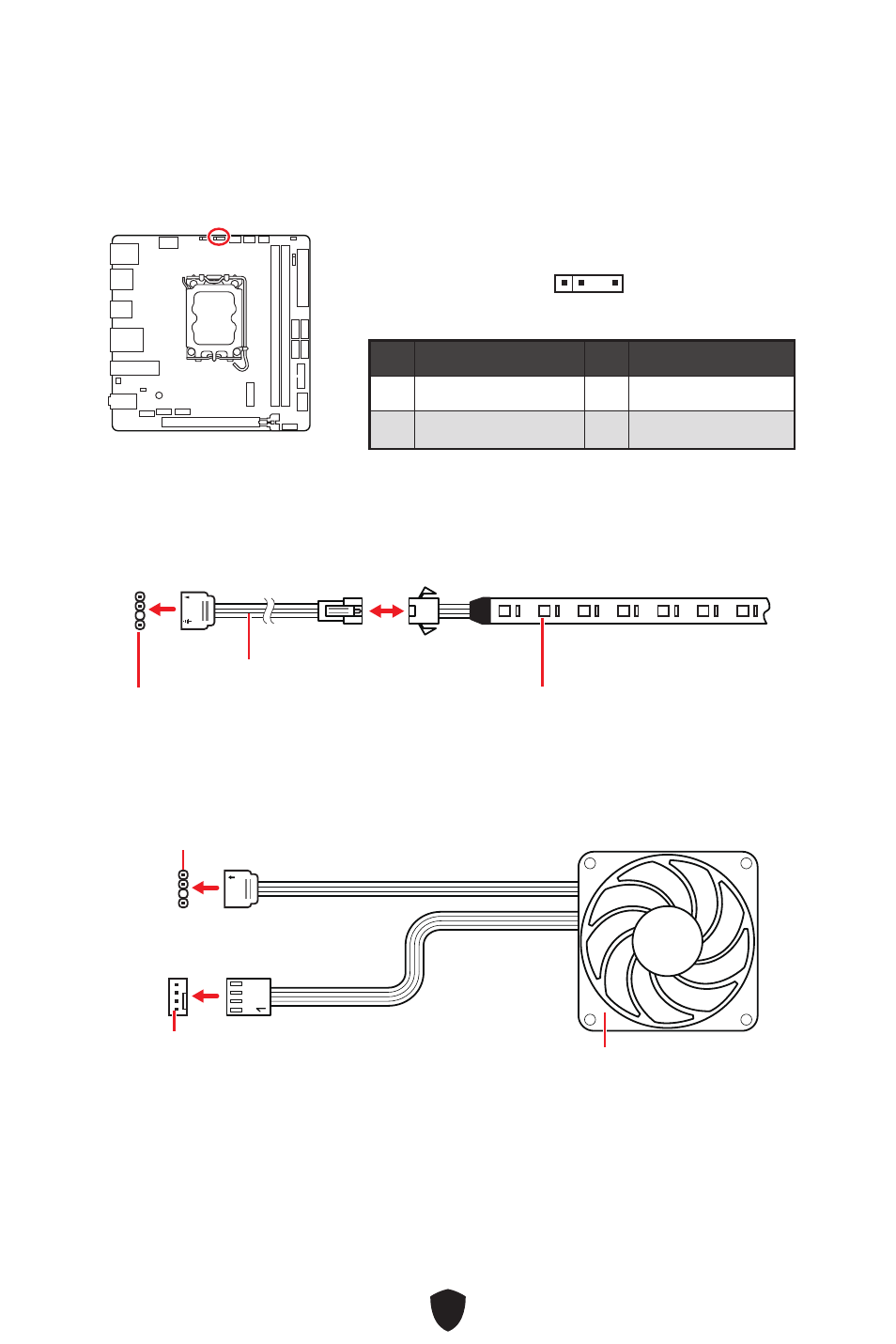

可定址 RGB LED 燈條連接示意圖
可定址 RGB LED 風扇連接示意圖
ARGB/ ARGB Gen2 LED 風扇
