42 | 57 SE

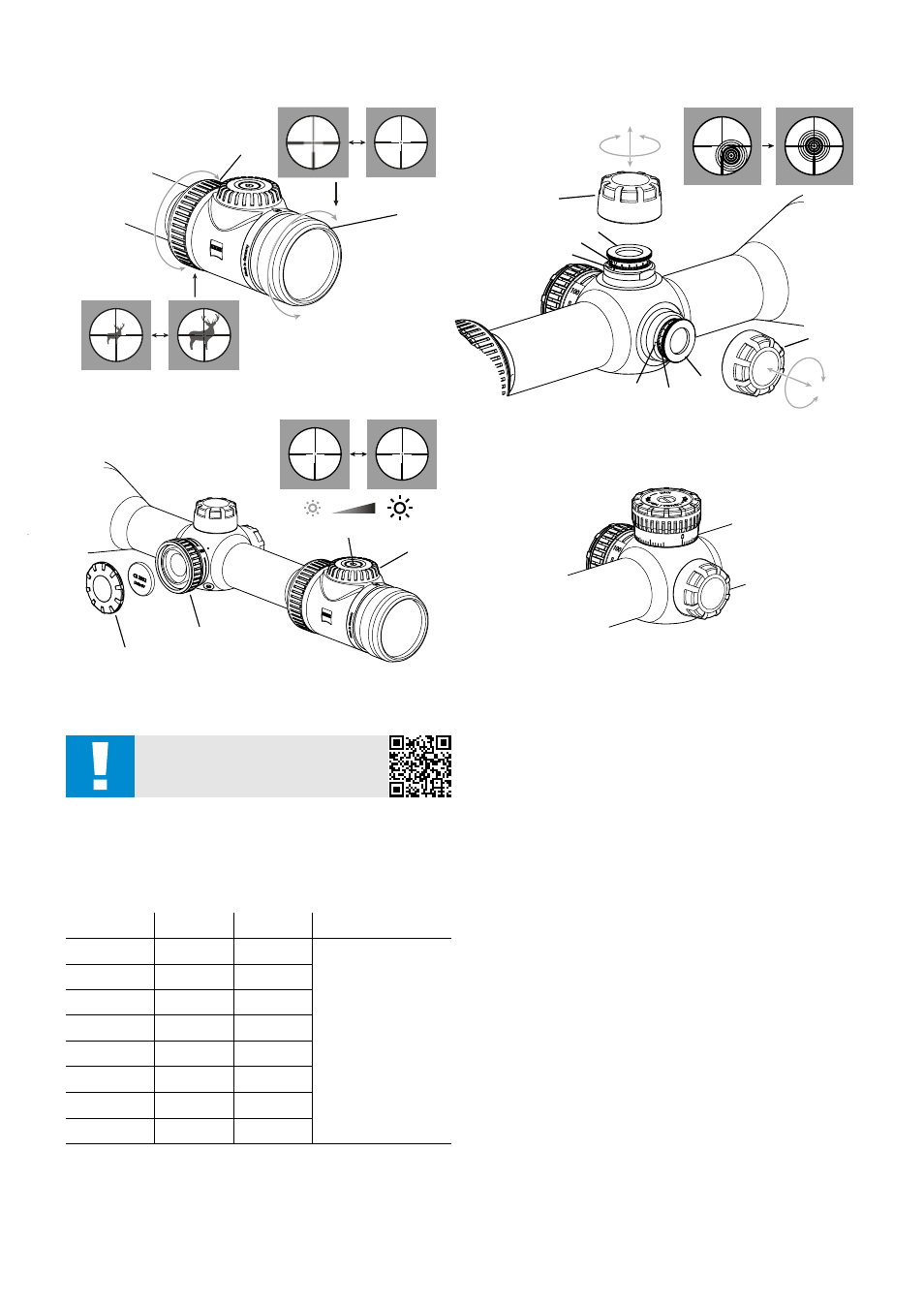

Delarnas namn
(1) Förstoringsväxlare
(2) Dioptrijustering för riktmedel
(3) Batterifacklock
(4) På-/Av-brytare (belysning av streckplattan)
(5) Vridreglage ljusstyrka (belysning av streckplattan)
(6) Inställningsknapp parallaxutjämning (på modellerna V8 1.1–8 inte tillgänglig)
(7) Skyddslock med streckplatteinställning (höjd)
(8) Skyddslock med streckplatteinställning (sida)
(9) Inställningsknapp med streckplatteinställning (höjd)
(10) Inställningsknapp med streckplatteinställning (sida)
(11) Delringens nollmarkering
(12) Indexmärke
(13) Streckplatteinställning (ASV)
Inställning av streckplattan
Skärpinställningen sker med hjälp av diopterjustering genom att vrida okularet (2) .
Kikarsiktet ZEISS V8 1.8-14x50 och ZEISS V8 2.8-20x56 är utrustade med
en parallaxutjämnare som låser sig vid 100 m. ZEISS V8 4.8-35x60 har en
parallaxutjämning som låser sig vid 300 m.
Inställning av av diopterutjämning och parallaxjustering
• För att ställa in kikarsiktet på den största tillgängliga förstoringen, vrid
förstoringsväxlaren (1) på okulärstödet.
• Sikta på ett mål på ett avstånd mellan 100–300 m, beroende på modell. Vrid
sedan justeringsknappen för parallaxutjämning (6) till 100 m eller 300 m spärr.
För att fokusera skärpan, vrid på justeringsratten för diopterutjämningen (2) .
Både målet och skärpan ska nu vara tydligt synliga. Dioptrijusteringen ska endast
utföras en gång.
• Genom att vrida parallaxutjämnaren (6) kan den optimala skärpan nu ställas in för
varje målavstånd och målfel på grund av parallax kan undvikas.
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
BRUKSANVISNING
Produkter från varumärket ZEISS präglas av enastående optisk prestanda,
precisionstillverkning och lång livslängd.
För att du ska kunna använda ditt kikarsikte på bästa sätt och under många år,
observera följande instruktioner.
Leveransomfattning
ZEISS V8 kikarsikte med belysning av streckplattan.
Produkt
Beställnings-
nummer Objektgänga Leveransomfattning
V8 1,1-8x24 M 522100 M 28x0,5
Kikarsikte
Skyddskåpa
Li-Batt. 3 V CR 2032
Rengöringsduk för optik
Quick Guide
Säkerhetsanvisningar och
regulatorisk information
V8 1,1-8x24 5522101 M 28x0,5
V8 1,8-14x50 M 522110 M 54x0,75
V8 1,8-14x50 522111 M 54x0,75
V8 2,8-20x56 M 522130 M 60x0,75
V8 2,8-20x56 522131 M 60x0,75
V8 4,8-35x60 M 522140 M 62x0,75
V8 4,8-35x60 522141 M 62x0,75
VARNING!
Beakta de bifogade säkerhetsanvisningarna och den
regulatoriska informationen. Dessa hittar du också under:
www.zeiss.com/cop/safety
(5)
(4)
(6)
(3)
(13)
